Контакт вспомогательный SystemePact MCP GVAD1001 GM2/GM3 Systeme Electric GMAD1001

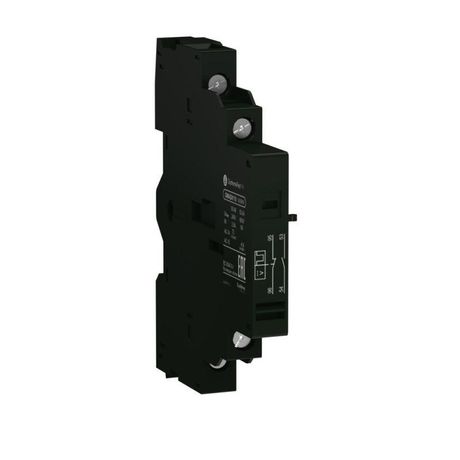

Контакт сигнализации аварийного отключения нормально открытый (НО) с дополнительным контактом нормально замкнутый (НЗ) ГСИ, ГСИ(н) от бренда Systeme Electric - это вспомогательный модуль для автоматических выключателей серии SystemePact GM2. Он передает сигнал о состоянии отключения через два типа контактов: один размыкающий (НО) и один замыкающий (НЗ). Артикул gmad1001 предназначен для систем контроля и безопасности на промышленном оборудовании.

Назначение и область применения

Этот контакт используется для передачи информации о положении автомата: включен/выключен, произошло ли аварийное отключение. Контакт НО активируется при расцеплении автомата - он замыкает цепь только тогда, когда выключатель отключен. Контакт НЗ работает наоборот: он замкнут, пока автомат включен, и размыкается при отключении. Оба контакта позволяют подключить сигнальную лампу, реле или контроллер, чтобы отслеживать состояние оборудования в реальном времени.

Подходит для установки на автоматические выключатели системы SystemePact GM2. Применяется в системах управления технологическим оборудованием: станках, конвейерах, насосных станциях, где важно знать момент отключения из-за перегрузки или короткого замыкания.

Технические характеристики

• Количество контактов НО: 1 - размыкающий при срабатывании автомата
• Количество контактов НЗ: 1 - замыкающий при обычной работе, размыкающий при отключении
• Номинальный рабочий ток: 0,3 А переменного тока (AC-15, 230 В) - рассчитан на управление маломощными цепями сигнализации
• Тип подключения: винтовые зажимы - надежное фиксирование провода до 1,5 мм2
• Способ монтажа: сбоку, слева от основного автомата - требует свободного места рядом с корпусом выключателя
• Гарантийный срок: 24 месяца
• Тип изделия: дополнительный контакт мгновенного действия - реакция происходит одновременно с механическим перемещением контактов автомата
• Переключающие контакты: отсутствуют - этот модуль не коммутирует силовые цепи, только управляющие

Совместимость и монтаж

Контакт сигнализации ГСИ, ГСИ(н) совместим исключительно с автоматическими выключателями серии SystemePact GM2. Установка возможна только на модели с соответствующим местом для бокового монтажа. Монтировать можно только слева от основного аппарата - справа или сверху невозможно. Для подключения используются винтовые зажимы: зачищенный провод до 1,5 мм2 затягивается ключом до плотного контакта. Перед установкой необходимо отключить питание и проверить соответствие габаритов между выключателем и модулем.

Безопасность и стандарты

Производитель указывает соответствие требованиям к устройствам вторичной цепи, однако явная ссылка на международные стандарты (IEC, EN) в предоставленных данных отсутствует. Электрическая прочность обеспечена конструкцией контактов, работающих при напряжении до 230 В AC и токе 0,3 А. Не предназначен для работы в условиях повышенной взрывоопасности или высокой степени запыления вне защиты IP65+.

Преимущества

• Увеличивает функциональность автомата без замены всего устройства
• Обеспечивает двойную сигнализацию: НО для “отключен”, НЗ для “включен” - позволяет реализовать более точную диагностику
• Мгновенное действие - контакт реагирует точно с движением главных контактов автомата
• Фиксация винтовыми зажимами снижает риск потери связи при вибрации

Ограничения применения

• Не силовые цепи - максимальный ток 0,3 А недостаточно для управления двигателями или мощными нагрузками
• Работает только с выключателями SystemePact GM2 - несовместим с другими сериями даже от того же бренда
• Требуется стороннее место для монтажа - нельзя установить, если рядом с аппаратом нет свободного пространства слева
• Не имеет собственной защиты от внешних воздействий - не следует использовать без корпуса или в условиях попадания воды, масла, металлической стружки

Примеры использования

• На станке: лампа горит, когда машина отключилась - оператор сразу видит проблему
• В системе конвейера: сигнал НЗ подается на PLC, который прекращает работу следующего участка при отключении предыдущего
• В щите управления: оба контакта подключаются к реле, формирующему тревожный сигнал при любом отключении

Практические советы

• Выбирая контакт, всегда проверяйте наличие места слева от вашего автомата - монтаж невозможен без этого
• При подключении проводов не переусердствуйте с усилием - перетянуть винт можно повредив зажим
• Для долговечности рекомендовано использовать медные жилы с опрессовкой или наконечниками - особенно при частых вибрациях
• Не путайте с контактами для других серий - система SystemePact MCP-OPTIMUM отличается от GM2; данный модуль не подходит для них
• Артикул gmad1001 - единственный подходящий вариант для этой задачи в рамках Series GM2; аналоги от других брендов не гарантируют совместимости
