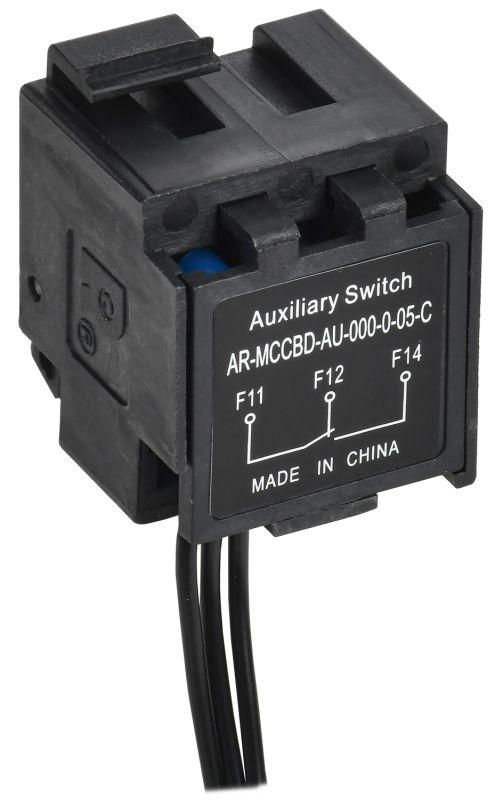

Дополнительный контакт ARMAT левый для MCCB типоразмер G, H, I 1NO1NC - AR-MCCBD-AU-000-0-05-C IEK

Дополнительный контакт левый для автоматического выключателя типоразмер G; H; I с одним нормально открытым и одним нормально закрытым контактом - компонент от бренда IEK (ИЭК), артикул ar-mccbd-au-000-0-05-c, предназначенный для передачи сигнала о состоянии главных контактов выключателя в систему управления. Этот элемент устанавливается на выключатели серии ARMAT и обеспечивает контроль за работой цепи без необходимости физического доступа к аппарату.

Назначение и область применения

Дополнительный контакт левый для автоматического выключателя типоразмер G; H; I используется для дистанционной фиксации состояния главных контактов: включен/выключен. Он позволяет передавать сигнал в системы автоматизации, пульты управления, PLC или световые индикаторы. Применяется в распределительных щитах, на производственных линиях, в системах бесперебойного питания, где требуется знать реальное положение автомата без вскрытия корпуса.

Технические характеристики

• Тип контакта: дополнительный, встроенный
• Количество контактов: один нормально открытый (НО) + один нормально закрытый (НЗ)
• Номинальный ток: 0,3 А при напряжении переменного тока 230 В (AC-15)
• Тип подключения: с предварительно подключённым кабелем - готов к монтажу, не требует самостоятельной коммутации
• Материал корпуса: термостойкий пластик, совместим с конструкцией выключателей типа G, H, I

Совместимость и монтаж

Дополнительный контакт левый для автоматического выключателя типоразмер G; H; I совместим только с автоматическими выключателями серии ARMAT от IEK (ИЭК), имеющими соответствующий типоразмер. Установка осуществляется на левую сторону корпуса автомата - специальный фиксирующий механизм обеспечивает плотное соединение без инструментов. Кабель уже подготовлен: достаточно подключить его к контроллеру или реле. Не допускается установка на выключатели других серий или производителей - несовпадение механических и электрических параметров может привести к отказу.

Безопасность и стандарты

Контакт соответствует требованиям безопасности для слаботочных цепей. Номинальный ток 0,3 А гарантирует безопасную работу в цепях управления, исключает перегрузку. Материалы устойчивы к нагреву до температур, характерных для работы автоматических выключателей. Сертификация соответствует ГОСТ Р 50030.2 и международному стандарту IEC 60947-1.

Преимущества

• Готовый кабель снижает время монтажа - не нужны пайка или клеммы
• Наличие двух типов контактов (НО и НЗ) даёт гибкость в проектировании схем управления
• Устройство надёжно работает в условиях вибраций и перепадов температуры внутри щита
• Совместимость с широким спектром моделей выключателей IEK (ИЭК) типоразмеров G, H, I

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 0,3 А запрещает использование в нагрузках выше 70 Вт при 230 В
• Работает только с выключателями серии ARMAT, не совместим с аналогами от Schneider, ABB, Legrand
• Не рассчитан на частые операции: рекомендованная частота переключений - до 1000 раз в час
• Не следует использовать во взрывоопасных зонах - отсутствует защита Ex

Примеры использования

• Подключение к панели управления станка: сигнал от контакта показывает, включён ли двигатель через автомат
• Индикация состояния в щите освещения: горит лампа, когда автомат в положении “ON”
• Логика аварийного отключения: при срабатывании автомата система получает сигнал и останавливает конвейер
• Интеграция в SCADA-систему: данные о положении автомата передаются в центральный сервер для анализа

Практические советы

• Перед установкой проверьте типоразмер автомата - он должен точно соответствовать G, H или I
• Не используйте этот контакт для управления мощными устройствами - даже если напряжение 230 В, ток 0,3 А недостаточен для реле или контакторов
• При замене автомата сохраняйте оригинальный дополнительный контакт - новые модели могут иметь изменённую форму крепления
• Если нужен только НО или только НЗ - второй контакт можно просто изолировать и не подключать
• Обязательно отключите питание перед установкой - хотя контакт слаботочный, он находится рядом с силовой частью автомата
