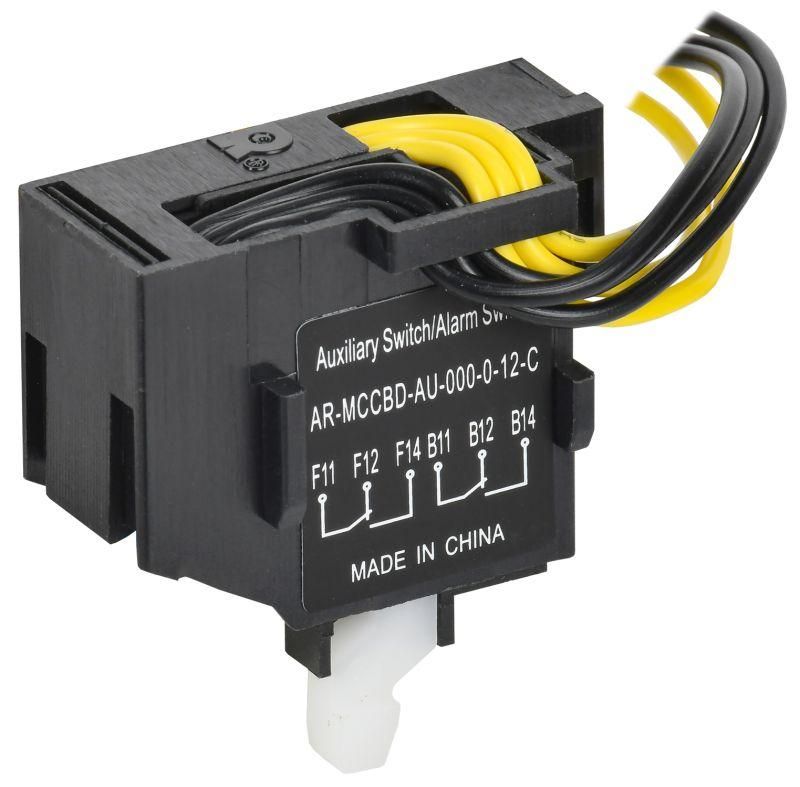

Дополнительный контакт ARMAT совмещённый с аварийным левый для MCCB типоразмер S 1NO1NC - AR-MCCBD-AU-000-0-12-C IEK

Контакт дополнительный совмещённый с аварийным левый для MCCB типоразмер S 1NO1NC от IEK (ИЭК), артикул ar-mccbd-au-000-0-12-c, предназначен для установки на автоматические выключатели серии ARMAT для передачи сигналов о состоянии коммутационного аппарата - включено/выключено и аварийное отключение.

Назначение и область применения

Этот контакт используется для удалённой сигнализации состояния автомата - например, когда выключатель сработал из-за перегрузки или КЗ. Он совмещает две функции: дополнительный контакт (показывает положение - вкл/выкл) и аварийный контакт (реагирует только на аварийное отключение). Подходит для установки на MCCB типа S от IEK (ИЭК) в распределительных щитах, на станках, конвейерах, системах управления промышленным оборудованием.

Технические характеристики

• Тип: дополнительный контакт совмещённый с аварийным
• Количество контактов: 2 - один нормально замкнутый (НЗ) и один нормально разомкнутый (НО), каждый имеет свою пару - всего два НЗ и два НО
• Номинальный рабочий ток: 0,3 А при переменном токе AC-15, 230 В - подходит только для цепей управления, не для силовой нагрузки
• Исполнение: наружное / встроенное - устанавливается как на внешнюю сторону корпуса, так и внутрь механизма выключателя
• Монтаж: наружный / встроенный - совместим с обоими способами фиксации
• Подключение: с предварительно подключенным кабелем - готов к подключению без дополнительной зачистки и обжима

Совместимость и монтаж

Контакт совместим только с автоматическими выключателями MCCB типоразмера S от IEK (ИЭК) серии ARMAT. Установка возможна слева от основного устройства. Монтаж выполняется путём вставки в специальный паз на боковой стенке выключателя - зажим происходит механически, без инструментов. Предварительно подключённый кабель позволяет сразу соединить контакт с контроллером или реле, исключая ошибки при сборке.

Преимущества

• Объединяет два функционала в одном модуле - экономит место и снижает количество элементов в щите
• Готовый кабель с выводами уменьшает время монтажа и повышает надёжность соединений
• Работает в широком температурном диапазоне, рассчитан на промышленную среду
• Совместим с сериями ARMAT - обеспечивает точное соответствие геометрии и механической связи с выключателем

Ограничения применения

• Не предназначена для работы с токами выше 0,3 А - нельзя использовать для управления мощными устройствами
• Устанавливается только на MCCB типоразмера S - несовместим с другими типоразмерами (M, L и т.д.)
• Функция аварийного контакта активируется только при аварийном отключении (например, срабатывание защиты), а не при ручном отключении - важно учитывать при проектировании логики управления
• Не герметичен - не рекомендуется для установки во влажных или запылённых местах без дополнительной защиты

Примеры использования

• На конвейере: сигнал “аварийное отключение” отправляется на HMI для отображения причины остановки
• В распределительном щите: дополнительный контакт подключён к световому индикатору, показывающему, что автомат выключен
• В системе безопасности: аварийный контакт связан с реле, которое отключает питание других участков при срабатывании защиты

Практические советы

• Перед установкой проверьте, что выключатель полностью отключён - попытки монтажа под напряжением недопустимы
• При использовании встроенной версии убедитесь, что внутри корпуса достаточно места - контакт занимает объём около 15–20 мм в глубину
• Кабель имеет фиксированную длину - планируйте трассировку заранее, чтобы избежать натяжения или перегибов
• Для долгой службы не допускайте воздействия вибраций - закрепите провода вблизи точки выхода
• Если нужен контакт справа - используйте правосторонний аналог, этот модель только левый
