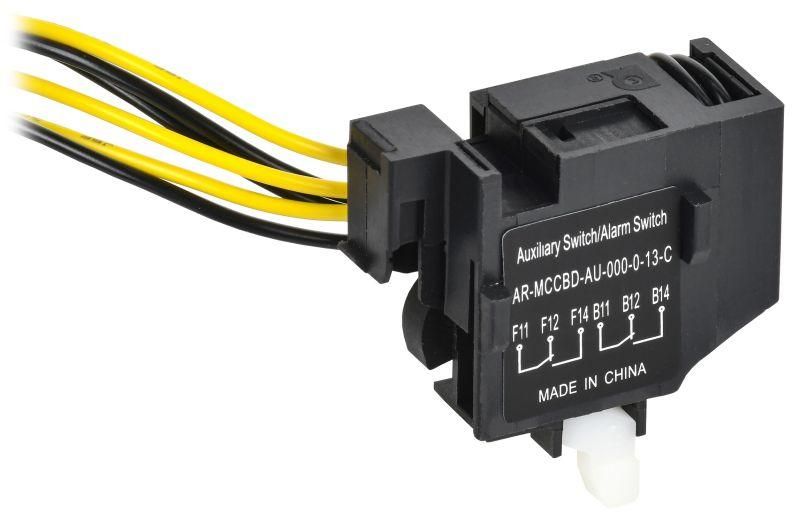

Дополнительный контакт ARMAT совмещённый с аварийным правый для MCCB типоразмер S 1NO1NC - AR-MCCBD-AU-000-0-13-C IEK

Контакт дополнительный совмещённый с аварийным правый для MCCB типоразмер S 1NO1NC от IEK (ИЭК), артикул ar-mccbd-au-000-0-13-c, предназначен для установки на автоматические выключатели типа S в литом корпусе. Он одновременно передаёт сигналы о состоянии включения/выключения и аварийном отключении, упрощая систему управления и диагностики.

Назначение и область применения

Этот контакт используется для удалённой фиксации состояния автомата: когда выключатель срабатывает вручную или из-за защиты, контакт меняет своё положение и даёт сигнал в цепь управления. Подходит для систем автоматизации, где важно знать, произошло ли отключение - например, на станках, конвейерах, распределительных щитах. Поскольку он совмещает две функции - дополнительный и аварийный контакт - позволяет сэкономить место и количество проводов.

Технические характеристики

• Тип: дополнительный контакт совмещённый с аварийным
• Число переключающих контактов: 2 пары (1НО + 1НЗ каждая)
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Номинальный рабочий ток: 0,3 А при переменном токе AC-15, 230 В
• Исполнение: наружное / встроенное - возможно монтирование как поверх корпуса, так и внутрь механизма
• Метод подключения: с заводским кабельным выводом - готовые провода для быстрого соединения

Совместимость и монтаж

Контакт дополнительно совмещённый с аварийным правый для MCCB типоразмер S 1NO1NC совместим только с автоматическими выключателями IEK ARMAT типоразмера S. Устанавливается на правую сторону корпуса выключателя. Монтаж выполняется путём защёлкивания - никаких инструментов не требуется. Кабель уже подключен, поэтому не нужна своя проводка. Перед установкой проверьте, что свободная сторона корпуса выключателя имеет соответствующий посадочный участок - не все модели поддерживают этот модуль.

Преимущества

• Объединяет два сигнала (состояние вкл./выкл. и аварийное отключение) в одном устройстве - снижает число элементов в схеме
• Готовый кабельный вывод исключает необходимость самостоятельного подсоединения проводов
• Устойчив к механическому воздействию благодаря прочному исполнению
• Работает в составе серийной системы IEK ARMAT - гарантирует точное соответствие геометрии и надёжность взаимодействия

Ограничения применения

• Не для постоянных нагрузок выше 0,3 А - возможен выход из строя при превышении
• Поддерживает только автоматические выключатели IEK ARMAT типоразмера S; несовместим с другими брэндами или типоразмерами
• Не рассчитан на работу во взрывоопасных средах - требует установки в обычных условиях
• Не предназначена для коммутации силовых цепей - работает только в цепях управления и контроля

Примеры использования

• На промышленном конвейере: сигнал от контакта отправляется в PLC, чтобы система знала, почему остановился двигатель - по команде оператора или из-за перегрузки
• В распределительном шкафу: зуммер или индикация активируются при аварийном отключении, отличаясь от ручного отключения
• В системах учёта энергоресурсов: фиксируется факт внепланового отключения для аналитики

Практические советы

• Перед заменой старого контакта убедитесь, что новый - именно правый вариант. Левые и правые контакты не взаимозаменяемы
• Проверяйте целостность кабеля до монтажа - повреждённая изоляция может вызвать ложные срабатывания
• Не используйте контакт в цепях с высокой частотой переключений - срок службы ограничен при более чем 1000 циклов в час
• При сборке щита учитывайте, что контакт занимает место справа от автомата - планируйте расположение других элементов заранее
