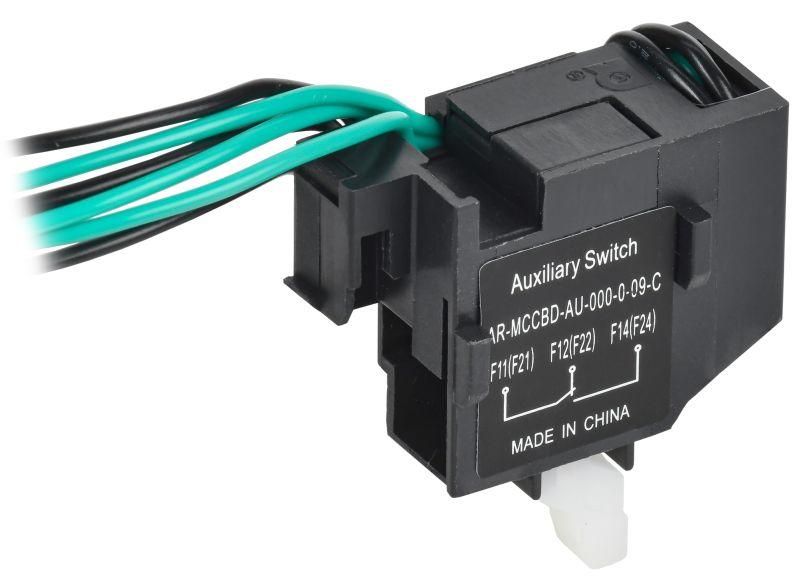

Дополнительный контакт ARMAT правый для MCCB типоразмер S 2NO2NC - AR-MCCBD-AU-000-0-09-C IEK

Дополнительный контакт правый для автоматического выключателя MCCB типоразмер S 2NO2NC от IEK (ИЭК), артикул ar-mccbd-au-000-0-09-c, позволяет получать сигнал о состоянии главных контактов выключателя - включен или отключен - без физического доступа к устройству. Подходит для интеграции в системы управления и сигнализации.

Назначение и область применения

Дополнительный контакт правый для автоматического выключателя MCCB типоразмер S 2NO2NC используется для передачи информации о положении главных контактов автомата - включено/выключено - на внешние устройства: контроллеры, панели управления, световые индикаторы или системы АСУ ТП. Применяется там, где требуется удалённый контроль состояния питания или аварийного отключения.

Подходит для установки на автоматические выключатели типа MCCB с типоразмером S от IEK (ИЭК) серии ARMAT. Часто встречается в распределительных щитах промышленных объектов, на конвейерах, насосных станциях, системах вентиляции и других местах, где важна автоматизация контроля.

Технические характеристики

• Тип изделия: дополнительный контакт
• Количество контактов: 2 нормально замкнутых (НЗ) + 2 нормально открытых (НО)
• Номинальный рабочий ток: 0,3 А - предназначены для слаботочных цепей управления, не для коммутации силовой нагрузки
• Исполнение: наружное / встроенное - монтируется прямо на боковую поверхность автомата
• Способ монтажа: совпадает с исполнением - устанавливается на корпус выключателя без сверления или доработки
• Тип подключения: с предварительно подключенным кабелем - готов к подключению, не требует самостоятельной проводки

Совместимость и монтаж

Дополнительный контакт правый для автоматического выключателя MCCB типоразмер S 2NO2NC совместим только с выключателями MCCB типоразмера S из серии ARMAT от IEK (ИЭК). Установка происходит путём защёлкивания на специальный крепёжный выступ справа от основного аппарата. Кабель уже подготовлен - достаточно подсоединить его к клеммам управления. Не требует инструментов, но необходимо отключить питание перед монтажом.

Не устанавливается на другие типоразмеры (M, L, XL) или модели от других производителей - даже если они кажутся внешне похожими.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.2 и международными стандартами IEC 60947-2. Компоненты рассчитаны на работу в условиях промышленной среды, имеют достаточную механическую прочность и надёжность при частых переключениях. Однако не предназначен для работы во взрывоопасных зонах или при наличии агрессивных газов - для таких условий нужны специальные исполнения.

Преимущества

• Готовый кабель с выводами снижает время монтажа и исключает ошибки при соединении
• Чёткая схема: 2 НО + 2 НЗ позволяют реализовать различные логические сценарии (например, одновременная сигнализация включения и отключения)
• Механическая связь с главным контактом обеспечивает точную передачу состояния без задержек и ложных срабатываний
• Работает в широком температурном диапазоне, характерном для промышленных щитов

Ограничения применения

• Номинальный ток 0,3 А - нельзя использовать для управления мощными нагрузками (реле, катушки, двигатели); только для входов PLC, индикации, сигнализации
• Совместим только с MCCB типоразмера S от IEK (ИЭК) серии ARMAT - не подойдёт к другим моделям, даже аналогичным
• Не имеет защиты от пыли и влаги выше IP20 - не устанавливать в открытых или сырых помещениях без дополнительной защиты щита
• Не рекомендован для частых циклов более 1000 в час - возможен быстрый износ контактов

Примеры использования

• Сигнализация отключения станка через PLC - при срабатывании автомата система получает сигнал и останавливает линию
• Индикация “питание есть” на пульте управления - один из НО контактов включает лампу при включении автомата
• Автоматическое оповещение о сбое в системе вентиляции - НЗ контакт активирует тревогу при отключении
• Логическая цепь в щите управления: два НО используются для параллельного включения двух устройств, два НЗ - для последовательного отключения

Практические советы

• Перед установкой проверьте, что ваш автомат - именно типоразмер S, а не M или L; иначе контакт не защёлкнется
• Не используйте этот контакт для подключения к сети 220 В - он рассчитан только на слаботочные цепи до 0,3 А
• Если нужен контакт с другой стороны - можно установить аналогичный левый контакт (если доступен)
• При использовании в системах безопасности - регулярно проверяйте целостность контактов и состояние кабеля, особенно после длительной эксплуатации
• Артикул ar-mccbd-au-000-0-09-c - запомните его для закупки запасных элементов; он уникален для этой модели
