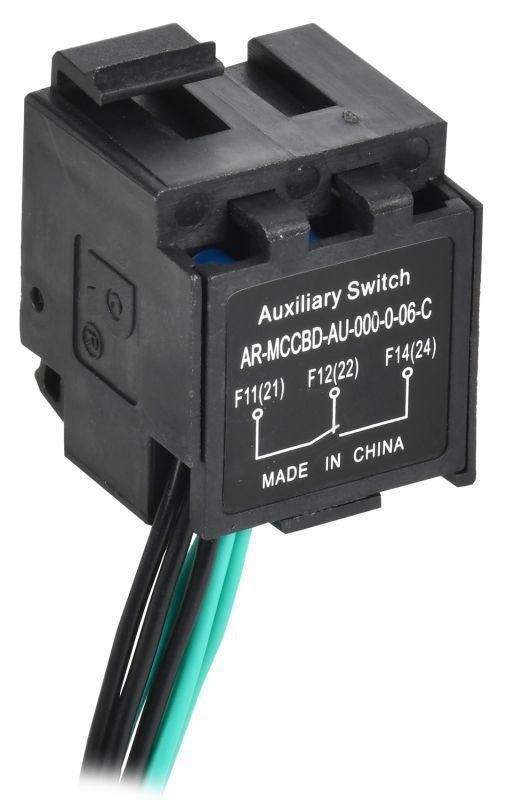

Дополнительный контакт ARMAT левый для MCCB типоразмер G, H, I 2NO2NC - AR-MCCBD-AU-000-0-06-C IEK

Дополнительный контакт левый для автоматического выключателя MCCB типоразмер G; H; I 2NO2NC от бренда IEK (ИЭК) - компонент для передачи сигнала о состоянии главных контактов выключателя в систему управления. Артикул ar-mccbd-au-000-0-06-c совместим с сериями ARMAT и устанавливается на выключатели типоразмеров G, H, I.

Назначение и область применения

Дополнительный контакт левый для автоматического выключателя MCCB типоразмер G; H; I 2NO2NC используется для дистанционной фиксации состояния главных контактов: замкнуты они или разомкнуты. Это позволяет интегрировать выключатель в системы автоматизации, контроля и защиты - например, в панели управления, PLC или SCADA. Подходит для установки на промышленные автоматические выключатели в цепях с малыми токами управления.

Технические характеристики

• Тип изделия: дополнительный контакт
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Номинальный рабочий ток (Ie): 0,3 А - предназначены для управления, не для коммутации силовых цепей
• Исполнение: наружное / встроенное - может использоваться как внешний модуль, так и внутренний элемент
• Способ монтажа: наружный / встроенный - гибкая установка в зависимости от модели выключателя
• Тип подключения: с предварительно подключенным кабелем - готов к подключению без дополнительной зачистки или пайки

Совместимость и монтаж

Дополнительный контакт левый для автоматического выключателя MCCB типоразмер G; H; I 2NO2NC совместим только с выключателями MCCB типа G, H, I из серии ARMAT от IEK. Установка выполняется на левой стороне корпуса выключателя. Кабель уже подключен - достаточно подсоединить его к соответствующему входу контроллера. Перед монтажом проверьте, что выключатель находится в отключенном состоянии. Не используйте контакт на других типоразмерах - несовместимость может повредить механизм или вызвать ложные сигналы.

Преимущества

• Готовый кабельный вывод исключает необходимость самостоятельного подключения проводов
• Четкое разделение НО и НЗ контактов обеспечивает надежную передачу двух состояний (вкл./выкл.)
• Механизм рассчитан на долгую работу в условиях промышленной среды
• Универсальный способ монтажа - подходит как для новых установок, так и для модернизации существующих щитов

Ограничения применения

• Не предназначен для коммутации нагрузок выше 0,3 А - использование в силовых цепях приведёт к выходу из строя
• Работает только с выключателями MCCB типоразмеров G, H, I - не совместим с другими типоразмерами или конкурентными брендами
• Не имеет собственной защиты от перенапряжений - рекомендуется использовать с дополнительными защитными устройствами в цепях управления
• Не рассчитан на частые механические воздействия - не применяйте там, где возможны удары или вибрация без демпфирования

Примеры использования

• Подключение к PLC для отображения статуса включения автомата на экране оператора
• Формирование сигнала тревоги при отключении питания на участке конвейера
• Логика взаимоблокировки между двумя выключателями через цепь управления
• Автоматическое отключение оборудования при срабатывании защиты

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключен и обесточен
• Проверьте соответствие типоразмера (G/H/I) - даже небольшое расхождение может помешать фиксации контакта
• Избегайте перегибов кабеля - он жесткий и не предназначен для многократного изгиба
• При монтаже в шкафу оставьте запас длины кабеля - это упростит обслуживание и замену
• Для длительной работы в условиях высокой влажности или пыли используйте дополнительную герметизацию мест соединений
