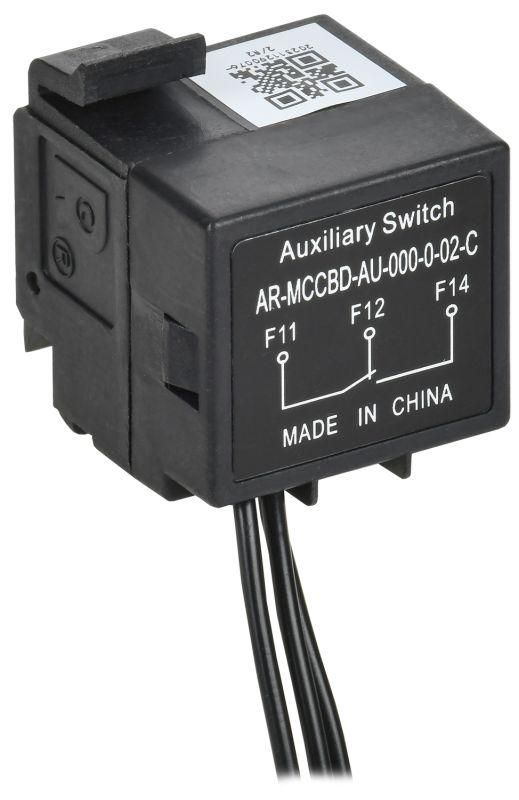

Дополнительный контакт ARMAT левый для MCCB типоразмер A, D 1NO1NC - AR-MCCBD-AU-000-0-02-C IEK

Дополнительный контакт левый для автоматического выключателя MCCB типоразмер A, D 1NO1NC от IEK (ИЭК) - компонент для передачи сигнала о состоянии главных контактов выключателя в систему управления. Артикул ar-mccbd-au-000-0-02-c совместим с автоматическими выключателями серии ARMAT и устанавливается на левой стороне устройства.

Назначение и область применения

Дополнительный контакт левый для автоматического выключателя MCCB типоразмер A, D 1NO1NC используется для дистанционной фиксации состояния главных контактов: включен / отключен. Это позволяет интегрировать выключатель в системы автоматизации, контроля и защиты - например, в панели управления, SCADA или PLC. Подходит для оборудования на промышленных объектах: станки, конвейеры, насосные станции, распределительные щиты.

Технические характеристики

• Тип контакта: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный рабочий ток: 0,3 А - предназначено только для цепей управления, не для силовой нагрузки
• Подключение: в сборе с кабелем - готов к подключению без дополнительной проводки
• Способ монтажа: установка сверху, интегрированная - не требует демонтажа выключателя
• Исполнение: наружное/встроенное - контакт расположен сбоку, доступен для внешнего подключения
• Количество переключающих контактов: 1 группа (1НО+1НЗ)

Совместимость и монтаж

Дополнительный контакт левый для автоматического выключателя MCCB типоразмер A, D 1NO1NC совместим только с выключателями MCCB типа A и D из серии ARMAT бренда IEK (ИЭК). Установка выполняется сверху - без снятия крышки или разборки корпуса. Кабель уже припаян и защищён, достаточно подключить его к входному модулю контроллера. Не совместим с другими типоразмерами (B, C, E) или выключателями других серий.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-2. Компонент рассчитан на работу в условиях промышленной среды, не содержит опасных материалов. Работает в пределах температур от -25C до +70C. Не предназначен для взрывоопасных зон.

Преимущества

• Готовый кабельный вывод исключает ошибки при монтаже
• Установка без инструментов - просто защёлкивается на место
• Два контакта (НО+НЗ) позволяют реализовать различные логические сценарии (например, сигнал “выключен” и “включен” одновременно)
• Совместимость с широкой линейкой выключателей ARMAT от IEK (ИЭК)

Ограничения применения

• Не использовать для коммутации силовых цепей - максимальный ток 0,3 А!
• Работает только с MCCB типоразмеров A и D; не подходит для B, C, E
• Не рекомендован для постоянной работы в условиях повышенной влажности без дополнительной герметизации
• Не заменяет штатную сигнализацию - служит лишь для передачи состояния контактов

Примеры использования

• Сигнал “выключатель отключён” - запуск аварийной световой индикации
• Состояние “включён” - отправка данных в SCADA-систему для учёта времени работы
• Логическая связь с другим оборудованием: например, пуск вентилятора только после включения MCCB
• Автоматическое определение отказа: если ни один контакт не меняет состояние - возможна механическая неисправность

Практические советы

• Перед установкой проверьте соответствие типоразмера: только A и D. Для других - нужен другой контакт
• При подключении к PLC используйте гальваноразвязанные входы - даже при малом токе 0,3 А есть риск помех
• Не затягивайте кабель слишком сильно - он не рассчитан на механическую нагрузку
• Артикул ar-mccbd-au-000-0-02-c всегда указывается в документации к выключателю - сохраните его для заказа запчастей
• Если требуется аналогичный контакт справа - выбирайте правостороннюю версию, она отличается по расположению
