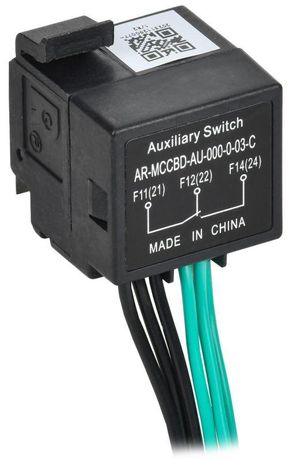

Контакт дополнительный ARMAT, типоразмер A, 2НО 2НЗ, левый IEK (ИЭК) AR-MCCBD-AU-000-0-03-C

Дополнительный контакт левый для автоматического выключателя типоразмер A, 2 нормально открытых 2 нормально закрытых контакта от бренда IEK (ИЭК), артикул ar-mccbd-au-000-0-03-c, используется для передачи сигнала о состоянии главных контактов выключателя в систему управления или контроля. Этот компонент совместим с автоматическими выключателями серии ARMAT и устанавливается на левой стороне устройства.

Назначение и область применения

Дополнительный контакт позволяет получать сигнал о том, включен или выключен основной автоматический выключатель - без необходимости физического доступа к самому аппарату. Это необходимо для автоматизации, контроля состояния цепи, интеграции в системы безопасности, SCADA или панели управления. Применяется в промышленном оборудовании: станках, конвейерах, распределительных щитах, системах аварийного отключения.

Технические характеристики

• Тип: дополнительный контакт, интегрированный в корпус выключателя
• Количество контактов: 2 нормально замкнутых (НЗ), 2 нормально разомкнутых (НО)
• Номинальный рабочий ток: 0,3 А - подходит только для слаботочных цепей управления, не для силовой нагрузки
• Метод подключения: предварительно собран с кабелем - готов к подключению без дополнительной коммутации
• Исполнение: наружный/встроенный - монтируется внутрь корпуса выключателя, но выводы выходят наружу
• Количество переключающих контактов: 2 - каждый из них работает парой НЗ+НО

Совместимость и монтаж

Дополнительный контакт левый для автоматического выключателя типоразмер A, 2 нормально открытых 2 нормально закрытых контакта совместим только с автоматическими выключателями типа A серии ARMAT от IEK. Установка происходит во время монтажа самого выключателя - контакт встраивается в левую часть корпуса и фиксируется механически. Подключение осуществляется через уже подготовленный кабель - не требует пайки или клеммной колодки. Монтаж возможен только до установки выключателя в шкаф - после сборки модуль недоступен.

Безопасность и стандарты

Произведён в соответствии с требованиями к устройствам управления и защиты электроустановок. Соответствует стандартам на коммутационную безопасность для слаботочных цепей. Не имеет сертификата для взрывоопасных зон. Не предназначен для работы в условиях повышенной влажности вне защищённых шкафов.

Преимущества

• Готовый кабельный вывод исключает ошибки при подключении
• Чёткая синхронизация с положением главных контактов - сигнал соответствует реальному состоянию автомата
• Уменьшает количество внешних проводов в щите - все контакты внутри одного модуля
• Не требует дополнительных элементов для установки - полностью интегрирован

Ограничения применения

• Рабочий ток всего 0,3 А - нельзя использовать для питания реле, индикации или других мощных нагрузок
• Поддерживает только типоразмер A - несовместим с другими размерами (B, C, D) даже от IEK
• Устанавливается только на левой стороне - правые модели отличаются конструкцией
• Недоступен для замены после монтажа - если контакт вышел из строя, требуется замена всего выключателя
• Не рассчитан на частые операции - не предназначен для импульсного управления

Примеры использования

• Сигнал “выключено” от автомата подаётся на PLC для отображения статуса на HMI
• Цепь с НЗ-контактом активирует световую индикацию “Автомат отключён”
• НО-контакт запускает реле, которое включает вентилятор охлаждения после включения оборудования
• Оба типа контактов используются в схеме блокировки - например, чтобы запретить запуск станка, пока дверца шкафа открыта

Практические советы

• Перед заказом проверьте типоразмер вашего автомата - он должен быть именно A, иначе контакт не подойдёт
• Убедитесь, что вы выбираете левый контакт - правый аналог имеет другую ориентацию и не подойдёт
• Проверьте длину и цвет кабеля - они должны соответствовать вашей схеме подключения
• Не используйте этот контакт для управления двигателями, нагревателями или любыми нагрузками выше 0,3 А - риск оплавления контактов
• При проектировании учтите, что контакт не является самостоятельным устройством - он работает только в связке с выключателем ARMAT
