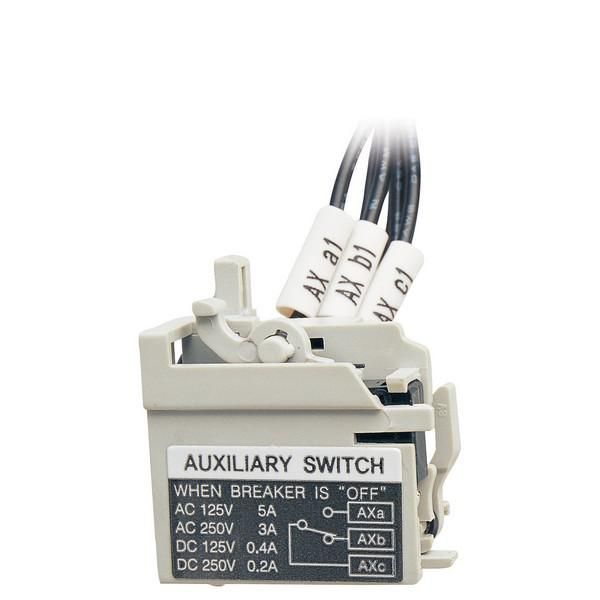

Контакт сигнализации положения выключателя для Metasol MCCB 400-800 AF A AX2 LWT ABE/S/L400a~800a/H400a LS Electric 83011136003 LSIS

Контакт сигнализации положения выключателя LS Electric 83011136003 предназначен для передачи сигналов о состоянии включения/отключения автоматических выключателей серии A AX2 LWT с током 400–800 А. Устройство устанавливается непосредственно на выключатель и обеспечивает удалённый контроль через внешние цепи управления.

Назначение и область применения

Контакт сигнализации положения выключателя LS Electric 83011136003 используется для дистанционного определения состояния автомата - включено или отключено. Он не управляет самим аппаратом, а лишь передаёт информацию о его положении в систему автоматизации, пульт управления или PLC. Применяется в промышленных установках, где требуется мониторинг работы силового оборудования: на станциях распределения энергии, в панелях управления насосными станциями, на конвейерах, в системах бесперебойного питания.

Технические характеристики

• Тип контакта: нормально разомкнутый (NO) / нормально замкнутый (NC) - комбинированный, согласован с конструкцией выключателя
• Рабочий ток: до 5 А (AC/DC)
• Напряжение: до 250 В AC / 250 В DC
• Механическая связь: напрямую соединён с механизмом переключения выключателя, не требует внешних приводов
• Интеграция: совместим только с автоматическими выключателями серии A AX2 LWT с номиналом 400–800 А
• Условия эксплуатации: температура от -25C до +60C, относительная влажность до 95%

Совместимость и монтаж

Контакт LS Electric 83011136003 устанавливается исключительно на автоматические выключатели серии A AX2 LWT с номинальным током 400–800 А. Монтаж выполняется при отключенном питании. Контакт фиксируется на специальном креплении на боковой поверхности выключателя - никаких инструментов, кроме отвертки для подключения проводов, не требуется. Подключение осуществляется к клеммам контакта, расположенным сбоку модуля. После установки проверьте механическую синхронизацию: перемещение рычага выключателя должно вызывать четкое переключение контактов.

Безопасность и стандарты

Контакт соответствует международным требованиям IEC 60947-1 и IEC 60947-2 для вспомогательных устройств автоматических выключателей. Обеспечивает изоляцию между силовыми и слаботочными цепями, что предотвращает помехи и повреждение чувствительной электроники. Нет открытых токоведущих частей при установленном корпусе.

Преимущества

• Высокая надёжность за счёт прямой механической связи с механизмом выключателя - нет зависимости от внешних датчиков
• Не требует внешнего питания - работает как пассивный элемент, реагирующий на физическое движение
• Закрытая конструкция защищена от пыли и механических воздействий
• Легко диагностируется: изменение состояния контакта сразу видно в системе управления

Ограничения применения

• Не поддерживается с другими сериями автоматов - даже аналогичными по току, но другого производителя или модели
• Не предназначены для управления нагрузкой - только для сигнализации; максимальный ток через контакты - 5 А
• Не рекомендовано использовать в средах с постоянными вибрациями выше 1g без дополнительной фиксации
• Не имеет защиты от перенапряжений - при использовании в цепях с высокой индуктивностью необходимо применять гашение дуги (RC-цепочка или варистор)

Примеры использования

• На щите распределения электроэнергии: сигнал о том, что главный автомат отключился, отправляется в SCADA-систему
• На конвейере: система остановки производства активируется при отключении питания двигателя
• В системе резервирования: контроллер переключает питание на резервный источник, когда основной автомат отключён

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключён и заблокирован от случайного включения
• Проверьте соответствие номера артикула 83011136003 с моделью выключателя - он подходит только для A AX2 LWT с током 400–800 А
• При подключении используйте жилы сечением 0,5–2,5 мм2 - более толстые провода могут не войти в клеммы
• Если контакт не срабатывает - проверьте механический зазор между ним и рычагом выключателя; возможна деформация при неправильной установке
• Для длительной службы избегайте установки рядом с источниками тепла свыше 60C - это снижает срок службы пластиковых компонентов
