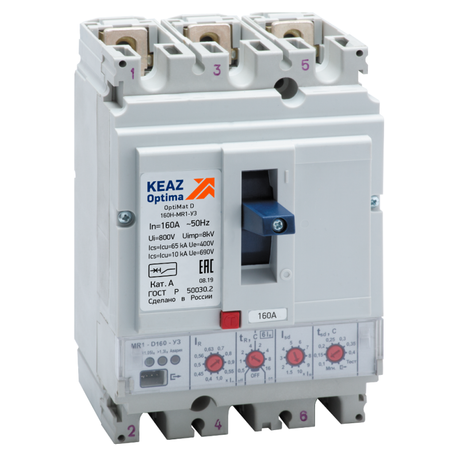

Выключатель автоматический OptiMat D160H-MR1-У3 160А 65кА КЭАЗ (Курский электроаппаратный завод) 285503

Автоматический выключатель КЭАЗ OptiMat D 160A D160H-MR1-У3 в литом корпусе предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных установках с номинальным током до 160 А. Устройство сочетает надёжную механическую конструкцию с электронным расцепителем, обеспечивая точную защиту и диагностику аварийных ситуаций.

Назначение и область применения

Автоматический выключатель КЭАЗ OptiMat D 160A D160H-MR1-У3 используется для защиты силовых цепей переменного тока в промышленных объектах: на станках, конвейерах, распределительных щитах, системах энергообеспечения. Подходит для установки в помещениях с контролируемой средой благодаря защите IP30. Применяется там, где требуется высокая точность срабатывания, возможность настройки порогов защиты и ведение журналов событий.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 65 кА
• Количество полюсов: 3
• Тип расцепителя: электронный, с возможностью регулировки тока срабатывания КЗ от 96 до 1600 А
• Способ монтажа: стационарный, на монтажной плате
• Тип подключения: болтовое соединение
• Привод: ручной, рычажковый
• Степень защиты: IP30 (защита от доступа к токоведущим частям и крупным частицам, но не от воды и пыли)
• Моторный привод: есть - позволяет удалённо управлять выключателем
• Количество вспомогательных контактов: 0
• Код РЭП: РЭ-2519/20

Совместимость и монтаж

Выключатель КЭАЗ OptiMat D 160A D160H-MR1-У3 монтируется исключительно на монтажную плиту - не предназначен для крепления на DIN-рейку. Для установки требуются подготовленные отверстия и фиксирующие болты. Болтовые зажимы обеспечивают надёжное соединение с медными шинами или кабелями сечением до 95 мм2. Моторный привод подключается внешним кабелем - необходимо предусмотреть место для проводки и источник питания 24 В постоянного тока. Отсутствие вспомогательных контактов требует использования внешних модулей, если нужны сигналы состояния.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Электронный расцепитель обеспечивает селективность с другими устройствами серии OptiMat D, что предотвращает ложные отключения в многоуровневых сетях. Конструкция с мостиковыми контактами роторного типа снижает риск нагрева и окисления, повышая безопасность длительной работы. Наличие индикации причин срабатывания помогает оперативно определить тип аварии - перегрузка, КЗ или нештатное состояние.

Преимущества

• Электронный расцепитель с широким диапазоном настройки тока КЗ (96–1600 А) - гибкость адаптации под нагрузку
• Функция токоограничения - снижает энергию КЗ, защищая оборудование и шины от повреждений
• Журнал событий - записывает время и тип срабатывания, упрощает анализ отказов
• Индикация причины отключения - сразу видно, почему произошло отключение
• Моторный привод - позволяет дистанционно включать/выключать устройство без доступа к щиту
• Совместимость с линейкой OptiMat D - гарантирует селективность при использовании нескольких уровней защиты

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• Защита IP30 не допускает использование в сырых, пыльных или открытых условиях
• Отсутствие вспомогательных контактов требует доработки системы сигнализации
• Требуется стационарная установка на монтажную плату - нельзя использовать в передвижных или временных установках
• Не поддерживает коммуникационные интерфейсы (Modbus, Profibus) - управление возможно только через моторный привод и кнопки

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощностью до 110 кВт
• Защита питающей линии к группе станков с ЧПУ
• Щит управления конвейерной линией с несколькими двигателями
• Централизованное отключение участка при плановых работах с помощью моторного привода

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - рекомендации указаны в руководстве КЭАЗ
• При настройке тока срабатывания КЗ используйте коэффициент запаса 1,2–1,5 от максимального рабочего тока нагрузки
• Для работы с моторным приводом подключите источник 24 В DC - недостаточное питание вызовет отказ привода
• Если нужна сигнализация состояния, установите внешние вспомогательные контакты или реле контроля
• Регулярно осматривайте болтовые соединения - даже при хорошем контакте возможен нагрев при многократных циклах включения
• Обновляйте прошивку расцепителя при наличии обновлений от производителя - это улучшает точность диагностики
