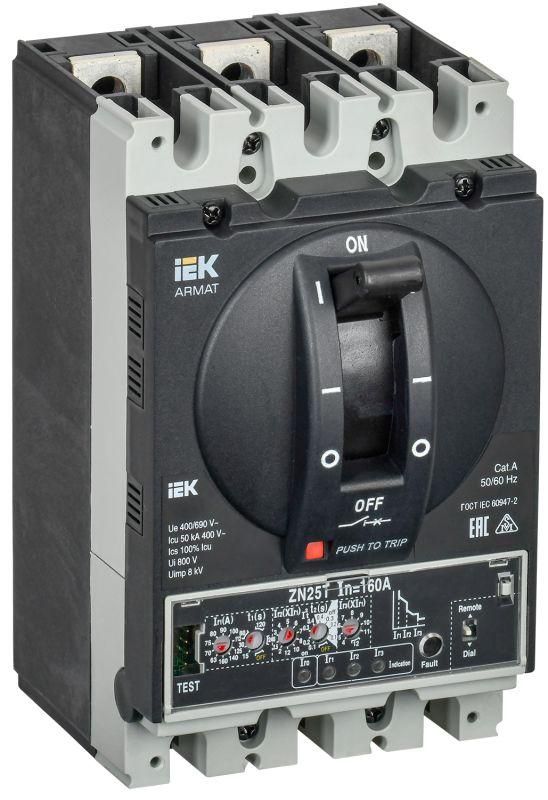

Выключатель автоматический в литом корпусе 3п D 50кА 160А расцепитель электронный продвинутый ARMAT IEK AR-MCCB-3D-050-0160A-ELPC

Автоматический выключатель в литом корпусе 3P D 50кА 160А расцепитель электронный продвинутый от бренда IEK (ИЭК), артикул ar-mccb-3d-050-0160a-elpc, предназначен для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Применяется в промышленных распределительных щитах и ВРУ, где требуется точная и быстрая реакция на аварийные ситуации.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P D 50кА 160А расцепитель электронный продвинутый используется для защиты мощных трехфазных нагрузок в промышленных и коммерческих объектах. Подходит для установки в распределительных щитах, ВРУ, на входе в цеховые сети, у защищаемого оборудования - станков, насосов, конвейеров, систем вентиляции. Электронный расцепитель обеспечивает гибкую настройку порогов срабатывания, что делает его предпочтительным выбором для сложных систем с переменной нагрузкой.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 50 кА - способен безопасно отключить цепь при крупном КЗ
• Тип расцепителя: электронный продвинутый - позволяет настроить время и ток срабатывания по нескольким параметрам
• Диапазон настройки защиты от перегрузки: 320–1920 А - можно задать порог выше номинала аппарата для защиты двигателей и других инерционных нагрузок
• Защита по минимальному напряжению: да - отключает цепь при проседании напряжения ниже допустимого уровня
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли; требует установки внутри закрытого шкафа
• Способ монтажа: монтажная плата - фиксируется на DIN-рейке или специальной платформе
• Подключение: болтовое - провода затягиваются винтами, обеспечивают надежный контакт
• Тип управления: ручка-переключатель - удобно вручную включать/выключать
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Моторный привод: опционально - можно дополнительно оснастить для дистанционного управления
• Вспомогательные контакты: 0 - не имеет сигналов состояния, при необходимости потребуется внешнее решение

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P D 50кА 160А расцепитель электронный продвинутый совместим с DIN-рейками стандарта EN 60715. Устанавливается в шкафах класса защиты не ниже IP54. Для монтажа необходимы инструменты для затяжки болтов (торкс или ключи соответствующего размера). Обязательно проверьте соответствие сечения кабеля и момента затяжки - указаны в руководстве IEK. Монтажная плата должна быть жестко закреплена, чтобы избежать вибраций, влияющих на контакт. Отсутствие вспомогательных контактов требует отдельного решения для сигнализации состояния (например, через реле контроля).

Безопасность и стандарты

Автоматический выключатель в литом корпусе 3P D 50кА 160А расцепитель электронный продвинутый соответствует международным стандартам IEC 60947-2. Производится на автоматизированных линиях с постоянным контролем качества. Все изделия проходят испытания в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных центрах. Гарантийный срок - 5 лет.

Преимущества

• Электронный расцепитель позволяет точно настраивать защиту под конкретную нагрузку - особенно важно для двигателей и частотных преобразователей
• Высокая отключающая способность (50 кА) обеспечивает безопасность даже при серьезных КЗ в промышленных сетях
• Функция защиты от минимального напряжения предотвращает самозапуск оборудования после восстановления питания
• Совместимость с другими изделиями серии ARMAT - легко формировать согласованную систему распределения энергии
• Готов к модернизации: возможность установки моторного привода для удаленного управления

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует герметичного шкафа
• Отсутствие вспомогательных контактов исключает прямую интеграцию в системы SCADA без дополнительных реле
• Настройка расцепителя требует знаний и инструкций - неквалифицированная настройка может привести к ложным срабатываниям или отказу защиты
• Не рекомендован для использования вне температурного диапазона, указанного в документации (не указано - уточните у производителя)
• Номинальный ток 160 А не подходит для защиты цепей с меньшими нагрузками - выбирайте более низкий номинал, если ток менее 80 А

Примеры использования

• Защита главного ввода в цеховом распределительном щите с мощностью до 100 кВт
• Щит питания группы станков с двигателями 75–110 кВт - настройка расцепителя на 1200 А для учета пусковых токов
• Входной аппарат в ВРУ торгового центра с ответвлением на лифты, HVAC, освещение
• Система бесперебойного питания с дизель-генератором - защита от просадки напряжения при переходе на резерв

Практические советы

• Перед первым запуском обязательно настройте расцепитель по реальным условиям нагрузки - используйте таблицу из инструкции IEK
• Проверяйте момент затяжки болтов - недостаточная затяжка вызывает нагрев, избыточная - повреждает контакт
• Если нужна сигнализация состояния (вкл/выкл/отключен), установите отдельное реле или используйте модель с вспомогательными контактами
• Для дистанционного управления заказывайте моторный привод сразу при покупке - он не устанавливается после монтажа
• Не используйте этот автомат вместо УЗО - он не защищает от утечек тока на землю
• При замене старого автомата сверьте посадочные размеры - хотя стандартные, возможны отличия в глубине или форме крепления
