Автоматический выключатель AV POWER-2/3 250А 100kA ETU6.0 AVERES | mccb-23-250H-6.0-av EKF

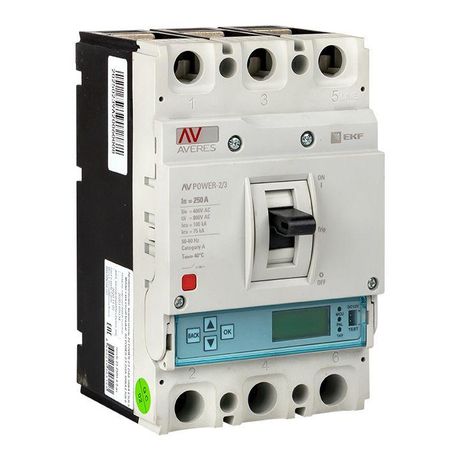

Автоматический выключатель AV POWER-2/3 ETU6.0 EKF - это трёхполюсное коммутационное устройство с номинальным током 250 А и отключающей способностью до 100 кА, предназначенное для защиты мощных электрических цепей в промышленных объектах. Модель из серии Averes оснащена электронным расцепителем ETU6.0 и моторным приводом, что делает её подходящей для автоматизированных систем с высокими требованиями к надёжности.

Назначение и область применения

AV POWER-2/3 ETU6.0 EKF используется для защиты электрических сетей от перегрузок, коротких замыканий и аварийных режимов. Применяется в распределительных щитах промышленного оборудования: на входе в цеховые сети, перед крупными двигателями, на участках с высокой плотностью нагрузки. Подходит для систем с частотой 50–60 Гц и напряжением до 690 В. Благодаря возможности замены расцепителей, устройство можно адаптировать под новые задачи без замены всего аппарата.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 100 кА
• Номинальное напряжение: 400–690 В
• Тип расцепителя: Электронный ETU6.0 (термомагнитный принцип работы с микропроцессорной обработкой сигнала)
• Диапазон настройки защиты от перегрузки: 100–250 А
• Диапазон настройки защиты от КЗ: 500–3500 А
• Степень защиты IP30: защищён от доступа пальцев и твёрдых предметов, но не герметичен
• Моторный привод: да - возможность удалённого включения/отключения через внешний сигнал
• Способ монтажа: на монтажную плату (панель)
• Подключение силовых проводов: болтовое
• Индикация расцепления: есть - визуальный указатель положения рычага
• Привод: ручной + моторный
• Тип управления: рычажковый
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

AV POWER-2/3 ETU6.0 EKF совместим с базовыми рамами серии Averes, позволяющими менять тип расцепителя без изменения габаритов. Для монтажа требуется панель толщиной не менее 2 мм, с отверстиями под крепёж. Установка выполняется с соблюдением зазора минимум 50 мм сверху и снизу для теплоотвода. Болтовые клеммы рассчитаны на провода сечением до 95 мм2. Обязательно проверьте соответствие момента затяжки - указан в руководстве производителя. Моторный привод требует подключения управляющего напряжения 24...230 В переменного или постоянного тока - источник питания должен быть отдельно запитан.

Безопасность и стандарты

AV POWER-2/3 ETU6.0 EKF соответствует международному стандарту IEC 60947-2. Расцепитель ETU6.0 обеспечивает селективную защиту, снижая риск ложных срабатываний. Наличие индикатора расцепления позволяет оперативно определить причину отключения. Устройство не предназначено для работы во взрывоопасных средах - степень защиты IP30 исключает применение в условиях повышенной влажности, пыли или агрессивных паров.

Преимущества

• Высокая отключающая способность (100 кА) - подходит для мест с большой короткозамкнутой мощностью
• Гибкая настройка токов срабатывания - можно точно адаптировать под конкретную нагрузку
• Возможность замены расцепителя - продлевает срок службы и снижает стоимость обслуживания
• Моторный привод - позволяет интегрировать выключатель в системы АСУ ТП
• Унифицированная конструкция - совместим с другими аппаратами серии Averes

Ограничения применения

• Не применяется в помещениях с классом защиты выше IP44 - отсутствует защита от брызг и пыли
• Не рекомендован для частого ручного включения/отключения - длительная работа в режиме коммутации сокращает срок службы механики
• Нет встроенных вспомогательных контактов - для сигнализации потребуется внешняя арматура
• Требует профессиональной настройки - некорректные параметры могут привести к отказу защиты
• Не подходит для бытовых или слаботочных систем - слишком высокие параметры и цена

Примеры использования

• Защита главного ввода в цеховом распределительном пункте
• Коммутирующее устройство перед частотным преобразователем мощностью более 100 кВт
• Щитовая защита конвейерной линии с несколькими асинхронными двигателями
• Входной автомат в системе бесперебойного питания (UPS) промышленного уровня

Практические советы

• Перед первым включением обязательно настройте пороги перегрузки и КЗ согласно расчетной нагрузке - используйте таблицу в документации ETU6.0
• Проверьте температурный режим окружающей среды - максимальная рабочая температура +40 C; при более высоких значениях требуется принудительное охлаждение
• Для подключения моторного привода используйте отдельный кабель с экранированием - помехи могут вызвать ложное срабатывание
• При замене расцепителя всегда отключите питание и разрядите конденсаторы - даже при выключенном автоматах внутри остаётся заряд
• Обратите внимание на посадочные размеры - серия Averes имеет стандартизованный шаг крепления, но не все панели совместимы с моделями других брендов
