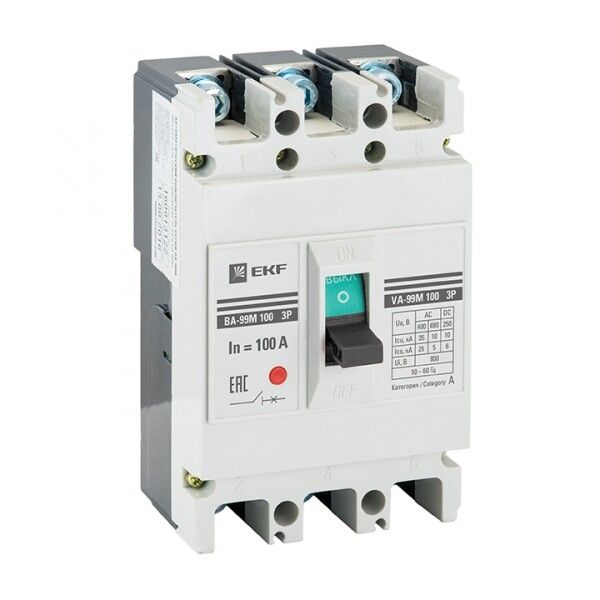

Выключатель автоматический ВА-99М 100/20А 3P 35кА EKF PROxima|mccb99-100-20m|EKF

Автоматический выключатель ВА-99М - трёхполюсное коммутационное устройство с термомагнитным расцепителем, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Бренд EKF, артикул mccb99-100-20m, обеспечивает надёжную работу в промышленных распределительных щитах на напряжение до 690 В.

Назначение и область применения

Автоматический выключатель ВА-99М защищает силовые цепи переменного тока от аварийных режимов: перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования - станков, конвейеров, насосных групп, компрессоров. Применяется там, где требуется высокая отключающая способность (до 35 кА) и устойчивость к импульсным нагрузкам.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 690 В - допустимое рабочее напряжение сети
• Номинальная отключающая способность: 35 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузок и магнитную от быстрого КЗ
• Диапазон регулировки срабатывания КЗ: 200 А - порог срабатывания магнитного расцепителя установлен жёстко, не регулируется пользователем
• Степень защиты: IP30 - защита от доступа пальцами и твёрдых предметов >2,5 мм, но не от воды
• Тип подключения: болтовое - провода крепятся винтами к клеммам
• Управление: рычажковый переключатель - удобное положение «вкл/выкл» с визуальным индикацией состояния
• Индикация: есть указатель расцепления - видно, что автомат отключился именно из-за сработавшей защиты
• Монтаж: на монтажную плату - крепится через отверстия в корпусе, не требует DIN-рейки
• Моторный привод: да - позволяет удалённо включать/отключать выключатель через внешний привод
• Блок защиты: да - встроенная система предотвращает случайное включение после срабатывания
• Гарантия: 84 месяца - один из самых длинных сроков в классе аналогичных устройств

Совместимость и монтаж

Автоматический выключатель ВА-99М монтируется на монтажную плиту (плату) с помощью четырёх крепёжных отверстий. Для работы необходима прочная металлическая или композитная плита толщиной не менее 2 мм. Устройство не совместимо с DIN-рейкой - нельзя использовать в типовых шкафах с рейками. Подключение силовых проводов - только болтовое; сечения проводов должны соответствовать рекомендациям производителя (обычно 1–25 мм2). Моторный привод подключается отдельными кабелями к клеммам на боковой стенке - перед монтажом проверьте наличие свободного места для привода и его проводки.

Безопасность и стандарты

Автоматический выключатель ВА-99М соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция корпуса изготовлена из самозатухающей термостойкой пластмассы, не поддерживающей горение. Наличие блока защиты исключает возможность включения при повреждении. Индикатор расцепления позволяет точно определить причину отключения - не путать с механическим сбоем. IP30 не обеспечивает защиту от влаги - не применяйте во влажных помещениях без дополнительной герметизации щита.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для сетей с большими токами КЗ
• Жёсткий порог срабатывания КЗ (200 А) - снижает риск ложных срабатываний при пусковых токах
• Встроенный моторный привод - позволяет автоматизировать управление без ручного вмешательства
• Надёжная конструкция моноблока - минимум точек отказа, долгий срок службы
• Длинная гарантия (7 лет) - подтверждает качество сборки и материалов
• Индикация расцепления - ускоряет диагностику и восстановление

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной монтажной платы
• IP30 - не используется в условиях повышенной влажности, пыли или на улице
• Нет вспомогательных контактов - невозможно подключить сигнализацию или блокировку в цепях управления
• Фиксированная настройка КЗ - нельзя изменить порог срабатывания, только подбирать по току
• Требуется место для моторного привода - увеличивает габариты установки

Примеры использования

• Защита трёхфазного двигателя мощностью до 15 кВт в цеху
• Щит питания конвейерной линии с частотниками
• Распределительный щит насосной станции с глубинными насосами
• Централизованное управление оборудованием с дистанционным включением через моторный привод

Практические советы

• Перед монтажом проверьте, что ток короткого замыкания в вашей сети не превышает 35 кА - иначе выключатель не справится
• При использовании моторного привода убедитесь, что он совместим с моделью ВА-99М - используйте оригинальные комплектующие EKF
• При затяжке болтов соблюдайте момент - слишком слабо - плохой контакт, слишком сильно - повредите клемму
• Не устанавливайте в щиты без вентиляции - перегрев снижает срок службы
• Проверяйте индикатор расцепления после каждого отключения - если он не активировался, проблема не в автоматах, а в другом участке цепи
• Для обслуживания отключите питание полностью - даже при выключенном рычаге часть токоведущих деталей остаётся под напряжением
