Выключатель автоматический ВА-99М 63/20А 3P 5In 25кА EKF PROxima | mccb99-3P5In63-20m

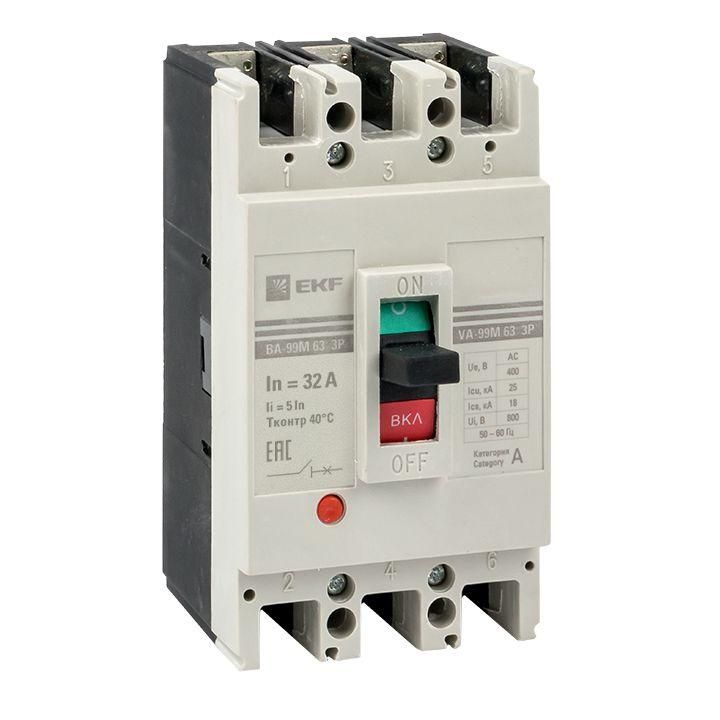

Автоматический выключатель ВА-99М 63/20А 3P 5In 25кА от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Моноблочная конструкция, болтовое подключение и монтаж на плату делают его удобным решением для сборки распределительных щитов в промышленном оборудовании. Артикул mccb99-3p5in63-20m соответствует серии PROxima.

Назначение и область применения

Выключатель ВА-99М 63/20А 3P 5In 25кА защищает трёхфазные сети переменного тока от аварийных токов: длительных перегрузок и внезапных коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования - станков, конвейеров, насосных групп, систем вентиляции. Применяется там, где требуется надёжная защита с высокой отключающей способностью и возможность ручного управления.

Технические характеристики

• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400–690 В - работает в сетях до 690 В переменного тока
• Номинальная отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до 25 тысяч ампер
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузки и магнитную от быстрого КЗ
• Настройка защиты от перегрузки: жёстко задана на 20 А - нельзя изменить
• Уставка срабатывания при КЗ: 100 А - магнитный расцепитель сработает при токе выше 100 А
• Кратность уставки КЗ: 5 In - ток срабатывания равен 5 × номинальный ток (20 А × 5 = 100 А)
• Степень защиты IP30 - предохраняет от доступа пальцев и крупных предметов, но не от пыли и воды
• Подключение: болтовое - провода крепятся винтами к клеммам
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку через специальные кронштейны
• Привод: ручной рычажковый - управление вручную, положение «Вкл./Выкл.» видно визуально
• Указатель расцепления: есть - показывает причину отключения (перегрузка или КЗ)
• Дополнительный расцепитель: независимый - можно подключить внешний сигнал для удалённого отключения
• Моторный привод: опционально - возможно подключение электропривода для дистанционного управления
• Вспомогательные контакты: 0 шт - нет контактов для сигнализации состояния
• Конструкция: моноблок с термостойким корпусом - всё внутри герметично, без открытых деталей

Совместимость и монтаж

Выключатель ВА-99М 63/20А 3P 5In 25кА монтируется на стандартную DIN-рейку шириной 35 мм. Для этого используются кронштейны, входящие в комплект или приобретаемые отдельно. Болтовое подключение требует подготовки проводов: зачищенные концы должны иметь длину около 8–10 мм. Номинальный момент затяжки клемм - 1,5–2,0 Нм. Убедитесь, что площадь монтажной платы позволяет разместить выключатель с учётом свободного доступа к рукоятке и клеммам. Отсутствие вспомогательных контактов исключает возможность передачи сигнала о состоянии в систему управления - если нужна сигнализация, выбирайте другую модель.

Безопасность и стандарты

Выключатель ВА-99М соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция корпуса изготовлена из самозатухающего термостойкого материала, не поддерживающего горение. Защита IP30 обеспечивает механическую безопасность, но не предназначена для работы во влажных или запылённых средах без дополнительной защиты щита. Работа в условиях температур ниже –25 C или выше +60 C не рекомендована - возможны изменения характеристик расцепителей.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных объектов
• Жёсткая настройка на 20 А - исключает случайную перенастройку, повышает надёжность
• Указатель расцепления - сразу видно, почему произошло отключение
• Наличие независимого расцепителя - даёт гибкость для автоматизации
• Моноблочная конструкция - снижает риск попадания сторонних предметов внутрь
• Серия PROxima от EKF - совместимость с другими изделиями этой линейки

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 400–690 В
• IP30 не защищает от пыли и влаги - не устанавливать вне помещений или в сырых помещениях без бокса
• Нет вспомогательных контактов - невозможно подключить световую или сигнальную индикацию
• Фиксированная уставка перегрузки - нельзя адаптировать под другие нагрузки
• Требуется ручное включение после срабатывания - не подходит для полностью автоматических систем без оператора

Примеры использования

• Защита двигателя 15 кВт на конвейере в пищевой промышленности
• Щит питания группы станков с ЧПУ в металлообрабатывающем цехе
• Распределительный щит насосной станции с трёхфазными насосами
• Линия подачи воздуха в системе вентиляции с частотным преобразователем

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - для 20 А используйте медные провода минимум 2,5 мм2
• При использовании моторного привода учитывайте наличие места для его установки и подвода управляющих сигналов
• Проверяйте состояние клемм каждые 6–12 месяцев - особенно в условиях вибраций
• Тестовая кнопка служит для проверки работоспособности расцепителя - используйте её ежеквартально
• Если нужна сигнализация срабатывания - рассмотрите модели с вспомогательными контактами, например, ВА-99М с индексом “+AC”
• Не заменяйте этот выключатель на более слабый - даже при меньшей нагрузке, так как 25 кА - важный параметр для безопасности всей системы
