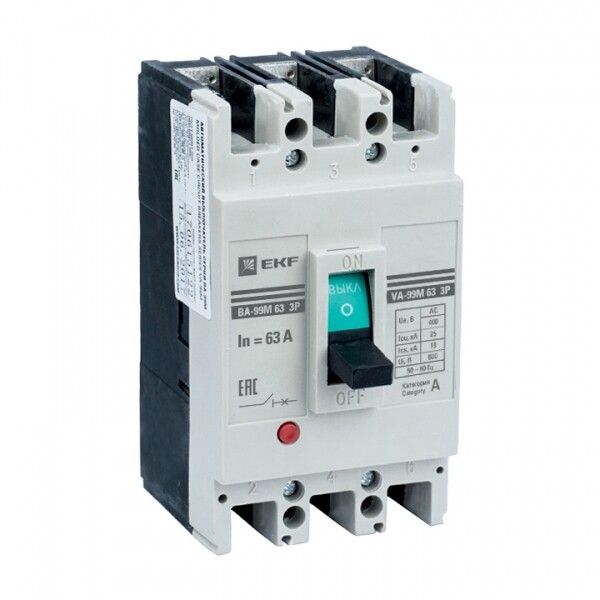

Автоматический выключатель ВА-99М 63/20А 3P 20кА EKF Basic | mccb99-63-20m

Автоматический выключатель ВА-99М - это надёжное коммутационное и защитное устройство от бренда EKF, предназначенное для защиты цепей от перегрузок и коротких замыканий в промышленных системах. Артикул mccb99-63-20m соответствует модели с номинальным током 20 А и отключающей способностью 25 кА, что делает его подходящим для установки в распределительных щитах и на производственном оборудовании.

Назначение и область применения

Автоматический выключатель ВА-99М используется для редких ручных включений и отключений нагрузки в штатном режиме, а также для аварийной защиты электрических сетей. Применяется в промышленных объектах: на заводах, в цехах, на конвейерах, в распределительных пунктах и щитовых помещениях. Подходит для работы в условиях постоянного переменного тока 50 Гц с напряжением до 400 В. Устройство защищает оборудование от повреждений при перегреве и сверхтоке, обеспечивая безопасную работу технологических процессов.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 20 А
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 25 кА
• Род тока: переменный (AC), 50 Гц
• Тип расцепителя: тепловой (для перегрузки) и электромагнитный (для КЗ)
• Уставка срабатывания при КЗ: 200 А
• Диапазон настройки защиты от перегрузки: фиксированная - 20 А (не регулируется)
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Климатическое исполнение: УХЛ3 (работает при температурах от -40 C до +55 C)
• Тип управления: рычажный переключатель
• Подключение: болтовое, шинное (на DIN-рейку через монтажную плату)
• Индикатор отключения: есть (визуальное определение положения)
• Указатель расцепления: есть (показывает причину отключения - перегрузка или КЗ)
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-99М монтируется на монтажную плату, которая крепится к DIN-рейке. Для подключения используются болты - провода зажимаются в клеммах сверху и снизу. Подходящий сечения проводов - согласно таблице производителя, обычно до 25 мм2. Моторный привод встроен, что позволяет подключить внешнее управление (например, дистанционное отключение). Устройство совместимо с другими элементами серии PROxima и может использоваться в комплектных щитах EKF. Обратите внимание: не предназначен для установки в открытых местах без защиты от осадков - степень IP30 требует размещения внутри закрытого щита.

Безопасность и стандарты

Автоматический выключатель ВА-99М сертифицирован по ГОСТ Р 50030.2-2010, который полностью соответствует международному стандарту МЭК 60947-2. Это гарантирует соответствие требованиям безопасности, точности срабатывания и долговечности. Наличие указателя расцепления и индикатора состояния снижает риск ошибок при обслуживании. Корпус изготовлен из термостойкой ABS-пластмассы, предотвращающей распространение горения при перегреве.

Преимущества

• Упрощённая конструкция - меньше деталей, выше надёжность
• Компактные габариты и меньший вес по сравнению с базовой серией ВА-99
• Фиксированный порог срабатывания по КЗ (200 А) - исключает случайную настройку
• Встроенный моторный привод - возможность дистанционного управления
• Ярко выраженные индикации - легко определить причину отключения без тестирования
• Длительная гарантия - 84 месяца, что говорит о высокой уверенности производителя в качестве

Ограничения применения

• Не предназначен для установки вне помещений - IP30 не защищает от влаги и пыли
• Нельзя использовать в цепях постоянного тока - только переменный (AC) 50 Гц
• Номинальный ток 20 А нельзя изменить - устройство имеет фиксированную настройку, не подлежит регулировке
• Требуется монтажная плата; не устанавливается прямо на DIN-рейку без неё
• Не рекомендован для частых включений (более 10–15 раз в день) - рассчитан на редкие операции

Примеры использования

• Защита двигателя насоса на водопроводной станции
• Отключение конвейерной ленты в пищевом цехе
• Щитовая защита группы оборудования на производстве
• Распределительный пункт в холодильном комплексе
• Обеспечение безопасности вентиляторов и компрессоров в промышленных HVAC-системах

Практические советы

• При выборе проверьте, чтобы номинальный ток нагрузки не превышал 20 А - иначе возможны ложные срабатывания
• Для удобства диагностики используйте устройства с индикацией расцепления - они сразу покажут, была ли причина перегрузка или КЗ
• При сборке щита соблюдайте минимальные зазоры между аппаратами - даже при малых габаритах требуется теплоотвод
• Если нужна дистанционная коммутация - подключите моторный привод к контроллеру, но учтите, что он работает только при наличии питания
• Не заменяйте этот автомат на менее мощный - 25 кА отключающей способности важны для сетей с высокими токами КЗ, характерными для промышленных объектов
