Выключатель автоматический ВА-99М 100/25А 3P 35кА EKF PROxima|mccb99-100-25m|EKF

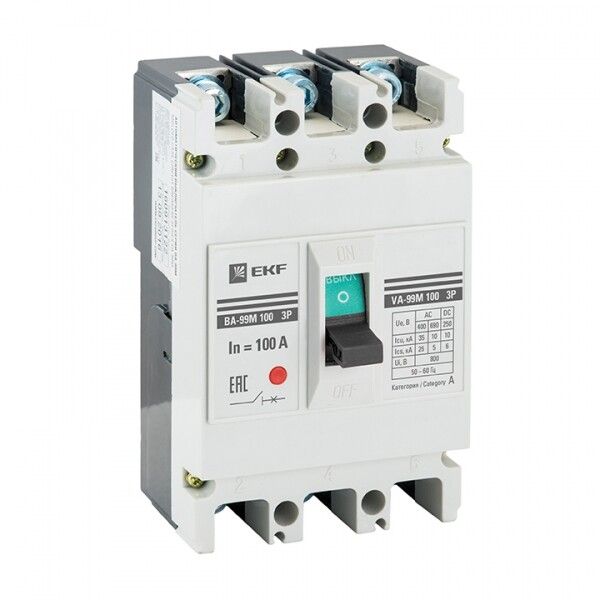

Автоматический выключатель ВА-99М - трёхполюсное коммутационное устройство с термомагнитным расцепителем, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Бренд EKF, артикул mccb99-100-25m, обеспечивает надёжную работу в промышленных сетях с напряжением до 690 В. Устройство смонтировано на монтажной плате и оснащено функцией тестирования и индикацией отключения.

Назначение и область применения

Автоматический выключатель ВА-99М защищает силовые цепи переменного тока от аварийных режимов: длительных перегрузок и внезапных коротких замыканий. Подходит для установки в щитах управления, распределительных устройствах и на промышленном оборудовании - станках, конвейерах, насосных группах, где требуется высокая отключающая способность и компактность. Применяется в системах с напряжением 400–690 В, частотой 50/60 Гц.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 25 А
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до 35 тысяч ампер
• Номинальное напряжение: 400...690 В
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузок и магнитную отсечку при КЗ
• Диапазон регулировки отсечки: 250 А - автоматически отключается при токе выше этого значения
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Подключение силовой цепи: болтовое - провода фиксируются винтами, требует точного затягивания
• Управление: рычажковый привод - ручное включение/выключение через перемещение рычага
• Индикация: есть указатель положения и возможность установки индикатора отключения
• Конструкция: моноблок с корпусом из самозатухающей термостойкой пластмассы
• Блок защиты: встроен - предохраняет от сверхтоков без внешних модулей
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или жёсткую поверхность
• Гарантия: 84 месяца
• Опционально: возможна установка моторного привода для дистанционного управления

Совместимость и монтаж

Автоматический выключатель ВА-99М рассчитан на монтаж на монтажной плате. Для установки необходима прочная поверхность с отверстиями под крепёж. Диаметр отверстий и расположение крепёжных элементов соответствуют габаритам корпуса. Не совместим с классическими DIN-рейками - требует жёсткого крепления. Подключение проводов осуществляется болтовым зажимом: сечение кабеля рекомендуется 1,5–25 мм2. Перед монтажом убедитесь, что нагрузка не превышает 25 А постоянного тока и не создаёт импульсных перегрузок выше 250 А.

Безопасность и стандарты

Автоматический выключатель ВА-99М соответствует требованиям безопасности для оборудования в промышленных условиях. Конструкция исключает случайный доступ к токоведущим частям благодаря герметичному корпусу IP30. Материалы корпуса не поддерживают горение, снижают риск возгорания при перегреве. Индикатор отключения позволяет визуально определить причину отключения - перегрузка или КЗ. Наличие кнопки «Тест» позволяет проверить работоспособность расцепителя без демонтажа.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных объектов
• Встроенный блок защиты - не требует дополнительных модулей
• Функция тестирования - позволяет диагностировать исправность без снятия с цепи
• Чёткая индикация состояния - видно, был ли сработан механизм
• Долгий гарантийный срок - 7 лет
• Компактная моноблочная конструкция - экономит место в шкафу

Ограничения применения

• Не предназначена для установки на DIN-рейку - требует специального крепления
• Защита IP30 не допускает использование во влажных помещениях или на улице
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию или удалённое управление без доработки
• Нет возможности регулировать порог срабатывания по перегрузке - только фиксированный ток 25 А
• Максимальное напряжение 690 В - не подходит для высоковольтных сетей выше этого значения

Примеры использования

• Щит управления станком ЧПУ - защита двигателя 15 кВт от КЗ
• Распределительный пункт на заводе - отключение линии питания конвейерной системы
• Электрооборудование химического производства - защита насосов и нагревателей в сухих помещениях
• Системы автоматизации с питанием 400 В - когда нужна надёжная отсечка при скачках тока

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки болтов - слабый контакт вызывает перегрев
• Используйте индикатор отключения, чтобы быстро определять причину срабатывания - особенно в многоканальных системах
• Проверяйте работу кнопки «Тест» ежеквартально - это сохраняет надёжность защиты
• Если требуется дистанционное управление - заказывайте версию с моторным приводом сразу при покупке
• Не используйте в местах с повышенной запылённостью или влагой - IP30 недостаточно для таких условий
• При замене убедитесь, что новый ВА-99М имеет те же параметры: 25 А / 35 кА / 3P - неверный выбор может привести к отказу защиты
