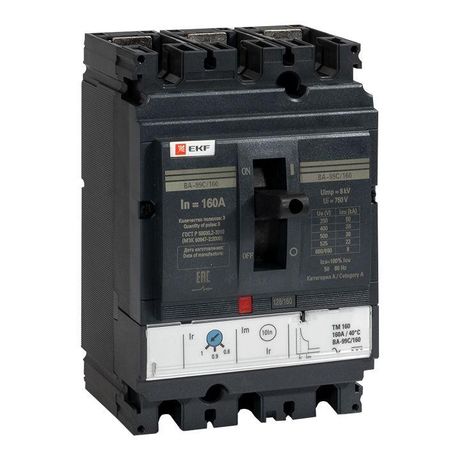

Выключатель автоматический ВА-99C (Compact NS) 160/25А 3P 36кА PROxima | mccb99C-160-25 EKF

Автоматический выключатель ВА-99C (Compact NS) 160/25А 3P 36кА от EKF - надёжное коммутационное устройство для защиты трёхфазных цепей от перегрузок и коротких замыканий. Выполнен в компактном моноблоке, предназначен для монтажа на плате и подходит для промышленного оборудования, где важна устойчивость к высоким токам аварийных режимов.

Назначение и область применения

Выключатель ВА-99C (Compact NS) 160/25А 3P 36кА используется для защиты электрических цепей переменного тока с напряжением до 690 В. Он обеспечивает автоматическое отключение при превышении допустимого тока (перегрузка) или возникновении короткого замыкания. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных системах, вентиляционных установках и других устройствах с высокими пусковыми токами.

Технические характеристики

• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Номинальная отключающая способность: 36 кА - способность безопасно прервать ток короткого замыкания до 36 тысяч ампер
• Номинальное напряжение: 400–690 В - работает в сетях с напряжением от 400 до 690 вольт
• Диапазон настройки защиты от перегрузки: 20–25 А - можно настроить порог срабатывания по перегрузке в этом интервале; заводская установка - 25 А
• Диапазон регулировки расцепителя КЗ: 250 А - порог срабатывания при коротком замыкании фиксирован на уровне 250 А
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных скачков тока
• Степень защиты: IP30 - предохраняет от доступа пальцев и твердых предметов, но не защищена от воды
• Подключение: болтовое - провода крепятся винтами к клеммам
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную платформу внутри шкафа
• Индикатор отключения: да - визуально показывает положение рычага (вкл/выкл)
• Указатель расцепления: да - отличает ручное отключение от сработавшей защиты
• Дополнительные расцепители: независимый и минимального напряжения - позволяют удалённо отключать устройство по сигналу или при снижении напряжения ниже заданного уровня
• Моторный привод: да - возможность подключения внешнего электропривода для дистанционного управления
• Конструкция: моноблок с корпусом - все элементы собраны в едином герметичном блоке
• Тип управления: рычажковый - управление через поворотный рычаг
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных устройств

Совместимость и монтаж

Выключатель ВА-99C (Compact NS) 160/25А 3P 36кА совместим с DIN-рейками стандарта EN 60715. Монтаж осуществляется на металлическую или пластиковую плату с отверстиями под крепёж. Болтовые зажимы рассчитаны на провода сечением до 25 мм2. Для подключения дополнительных модулей (например, моторного привода или сигнализирующего контакта) используются боковые разъёмы. Убедитесь, что свободное место вокруг аппарата позволяет открывать крышку и выполнять обслуживание. Не рекомендуется монтаж в условиях повышенной влажности или прямого попадания воды - степень защиты IP30 не предусматривает защиту от жидкости.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Конструкция выполнена из самозатухающей термостойкой пластмассы, не поддерживающей горение. Наличие указателя расцепления и индикатора состояния исключает случайное включение после аварии. Компоненты проходят тестирование на механическую прочность и долговечность более 10 000 операций включения/отключения.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для мощных промышленных систем с большими токами КЗ
• Функциональная гибкость: наличие двух типов дополнительных расцепителей позволяет реализовать сложные системы управления
• Моноблочная конструкция - минимизирует риск некорректной сборки и увеличивает надёжность
• Длинная гарантия (7 лет) - подтверждает качество материалов и сборки
• Возможность дистанционного управления через моторный привод - удобно для автоматизации и удалённого контроля

Ограничения применения

• Не предназначен для работы во влажных средах - IP30 не защищает от влаги и пыли
• Нельзя использовать в качестве главного рубильника для частого ручного включения/отключения - не рассчитан на частые циклы, как контактор
• Не имеет переключающих контактов - нельзя применять для коммутации нагрузки, только для защиты
• Требуется точная настройка тока срабатывания - неверная установка может привести к ложным срабатываниям или отказу защиты

Примеры использования

• Защита трёхфазного двигателя 15 кВт на конвейере - ток 25 А соответствует номинальному потреблению
• Щитовая защита группы станков в цеху - 36 кА обеспечивают безопасность даже при крупных авариях
• Система с дистанционным отключением - при срабатывании пожарной сигнализации активируется независимый расцепитель
• Энергоэффективные установки с контролем напряжения - расцепитель минимального напряжения отключает оборудование при просадке сети

Практические советы

• Перед первым запуском проверьте настройку тока перегрузки - она должна соответствовать номиналу защищаемого оборудования (не выше 25 А)
• При использовании моторного привода убедитесь, что питание привода согласовано с напряжением сети (24 В, 230 В и т.д.)
• Проверяйте затяжку болтов при монтаже - недостаточно плотное соединение вызывает нагрев и выход из строя
• Регулярно используйте кнопку «Тест» - она имитирует срабатывание расцепителя и проверяет исправность механизма
• Не устанавливайте рядом с источниками тепла - температурные колебания влияют на работу теплового расцепителя
• При замене - выбирайте тот же артикул: ВА-99C (Compact NS) 160/25А 3P 36кА от EKF - другие модели могут иметь другую габаритную привязку и характеристики
