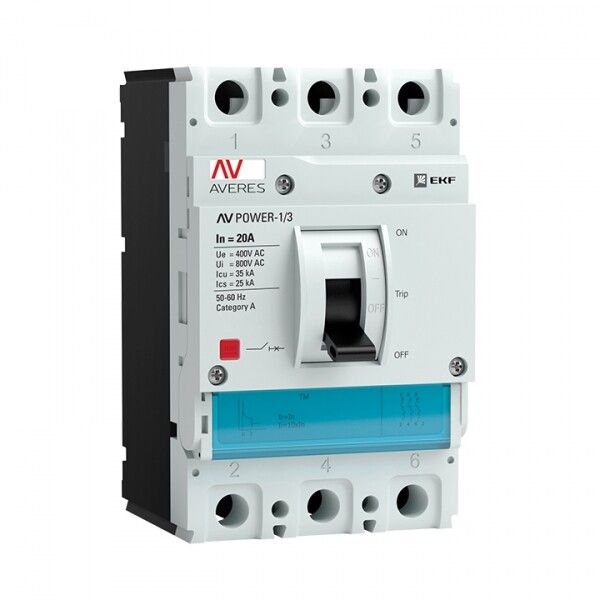

Автоматический выключатель AV POWER-1/3 20А 35kA TR | mccb-13-20-TR-av EKF

Автоматический выключатель AV POWER-1/3 20А 35кА TR от бренда EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах. Модель из серии AV-POWER оснащена электромагнитным и тепловым расцепителем, поддерживает болтовое подключение и рассчитана на работу в условиях УХЛ3. Артикул mccb-13-20-tr-av соответствует требованиям ГОСТ Р 50030.2-2010.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 20А 35кА TR используется для защиты распределительных сетей и электродвигателей в промышленных объектах. Он обеспечивает безопасное отключение цепи при превышении допустимого тока или возникновении короткого замыкания. Подходит для оборудования с номинальным напряжением 400 В переменного тока частотой 50 Гц. Применяется в системах управления станками, конвейерами, насосными группами и других устройствах с высокими пусковыми токами.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Номинальный ток: 20 А
• Отключающая способность: 35 кА - способен безопасно прервать максимальный ток КЗ на входе сети
• Защита от перегрузки: фиксированная настройка 20 А (не регулируется)
• Защита от короткого замыкания: порог срабатывания 200 А
• Тип расцепителя: комбинированный - тепловой (для перегрузки) + электромагнитный (для КЗ)
• Степень защиты: IP30 - защищён от доступа пальцев и твердых предметов, но не от воды
• Подключение: болтовое, максимальное сечение кабеля - 70 мм2
• Тип управления: рычажковый переключатель с индикацией положения
• Индикаторы: есть световая индикация отключения и указатель причины расцепления (перегрузка / КЗ)
• Способ монтажа: на монтажную плату (DIN-рейку не поддерживается)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, умеренно влажный климат
• Гарантия: 120 месяцев (10 лет)
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель AV POWER-1/3 20А 35кА TR устанавливается исключительно на монтажную плату с помощью крепёжных отверстий. Для правильного монтажа необходимо соблюдать шаг крепления и использовать болты с моментом затяжки, соответствующим сечению проводника до 70 мм2. Не совместим с DIN-рейками. Расцепители не меняются самостоятельно - устройство является компактным и герметичным, ремонт внутри невозможен. Моторный привод предусмотрен, но требует внешнего управления через контактную схему - сам по себе он не активируется автоматически.

Безопасность и стандарты

AV POWER-1/3 20А 35кА TR сертифицирован по ГОСТ Р 50030.2-2010, что гарантирует соответствие европейским требованиям IEC 60947-2. Индикатор отключения и указатель причины расцепления повышают безопасность обслуживания - оператор сразу видит причину отключения. Наличие двухступенчатой защиты (тепловой + электромагнитный) снижает риск ложных срабатываний и обеспечивает селективность в многоуровневых сетях.

Преимущества

• Высокая отключающая способность (35 кА) - надёжно работает даже в зонах с большими токами КЗ
• Фиксированная настройка защиты - исключает случайную неквалифицированную регулировку
• Чёткая индикация состояния - позволяет быстро диагностировать проблему без дополнительных приборов
• Долгий срок службы - 10 лет гарантии свидетельствуют о прочности материалов и сборки
• Унифицированная конструкция - совместима с другими изделиями серии AV-POWER при проектировании шкафов

Ограничения применения

• Не предназначен для частых включений/выключений - рекомендовано не более 1–2 операций в час
• IP30 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях без дополнительной оболочки
• Отсутствует DIN-монтаж - требует специальной платы, усложняя замену в существующих щитах
• Номинальный ток фиксирован - невозможно адаптировать под другие значения (например, 16 А или 25 А)
• Не поддерживает управление по сети - требуется ручное или внешнее механическое воздействие

Примеры использования

• Щиты питания промышленных станков с двигателями мощностью до 11 кВт
• Распределительные пункты на заводах с трёхфазными нагрузками
• Контрольные шкафы конвейерных линий в пищевой и химической промышленности
• Системы аварийного отключения насосных установок

Практические советы

• При выборе убедитесь, что посадочные отверстия на вашей плате совпадают с габаритами AV POWER-1/3 20А 35кА TR - размеры указаны в техническом чертеже производителя
• Для долговечности используйте медные жилы с термостойкой изоляцией, особенно при работе рядом с нагреваемыми элементами
• Не устанавливайте в местах с постоянной вибрацией - возможны ложные срабатывания
• Проверьте наличие свободного места вокруг аппарата - нужен воздушный зазор для теплоотвода
• При замене старого автомата - проверьте, был ли предыдущий аппарат на DIN-рейке; если да, потребуется переделка шкафа
