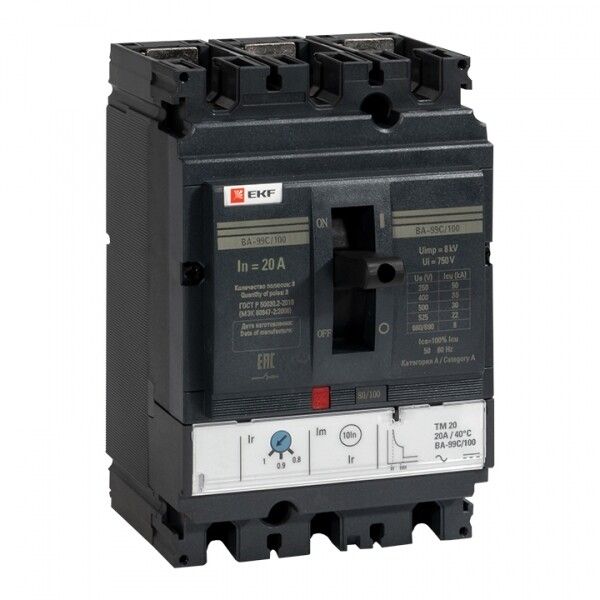

Автоматический выключатель ВА-99C (Compact NS) 100/20А 3P 36кА EKF PROxima | mccb99C-100-20

Автоматический выключатель трехполюсный ВА-99C 100/20А 36кА Compact NS от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах. Этот аппарат из серии PROxima сочетает надежность, компактность и высокую отключающую способность, что делает его удобным решением для монтажа в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА-99C 100/20А 36кА Compact NS используется для редких операций включения и отключения нагрузки в штатном режиме, а также для аварийного отключения при перегрузке или коротком замыкании. Применяется в промышленных электроустановках: на станках, конвейерах, в распределительных щитах производственных помещений, насосных станциях и других объектах с переменным током 50 Гц. Подходит для установки в стандартные щитовые камеры благодаря компактному дизайну.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 36 кА
• Количество полюсов: 3
• Род тока: переменный (AC), 50 Гц
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Диапазон регулировки расцепителя КЗ: до 200 А
• Степень защиты: IP30 - защищён от доступа пальцев и твердых предметов, но не от воды
• Тип управления: рычажный механизм
• Подключение силовой цепи: болтовое, шинное
• Способ монтажа: на монтажную плату (DIN-рейку)
• Индикация: есть указатель расцепления
• Блок защиты: да - предотвращает случайное включение после срабатывания
• Моторный привод: наличие - позволяет удаленно управлять выключателем через внешний привод
• Климатическое исполнение: УХЛ3 - работает при температурах от -40 C до +55 C
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-99C 100/20А 36кА Compact NS монтируется на DIN-рейку шириной 35 мм. Он совместим с другими устройствами серии PROxima и может устанавливаться плотно друг к другу без зазора - экономит место в щите. Для подключения используются болты на входе и выходе; провода должны иметь сечение, соответствующее току 20 А (обычно 2,5–4 мм2 медный). Моторный привод подключается дополнительно, если требуется дистанционное управление. Нет встроенных вспомогательных контактов - их можно добавить отдельно, если необходимо.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010. Благодаря наличию блока защиты и индикатора расцепления исключено случайное включение после срабатывания. Конструкция выполнена в литом корпусе - снижает риск механических повреждений и обеспечивает долговечность. Отличается высоким уровнем токоограничения: при КЗ ток ограничивается быстрее, чем у обычных аппаратов, что снижает термическую и электродинамическую нагрузку на всю сеть.

Преимущества

• Высокая отключающая способность (36 кА) - подходит для сетей с большими токами КЗ
• Токоограничивающий эффект - минимизирует повреждения оборудования при аварии
• Компактность и возможность плотной установки - оптимизация места в щите
• Работоспособность при грозовых перенапряжениях и электромагнитных помехах
• Долгий гарантийный срок - 84 месяца
• Устойчивость к экстремальным температурам - от -40 C до +55 C

Ограничения применения

• Не предназначен для частых операций включения/выключения - не рассчитан на интенсивную коммутацию
• Степень защиты IP30 - нельзя использовать во влажных помещениях или на улице без дополнительной защиты
• Отсутствие встроенного набора вспомогательных контактов - требует доработки при необходимости сигнализации состояния
• Не поддерживает модульную расширяемость - все функции фиксированы
• Только шинное подключение - не подходит для прямого подвода кабелей без шины

Примеры использования

• Защита двигателя 15 кВт на производственной линии
• Распределительный щит цеха с несколькими потребителями на 400 В
• Щитовая на холодильной установке с возможностью дистанционного отключения через моторный привод
• Объекты с высокой вероятностью КЗ - сварочные участки, мощные преобразователи

Практические советы

• Выбирая ВА-99C 100/20А 36кА Compact NS, проверьте соответствие расчетного тока КЗ в вашей сети - он не должен превышать 36 кА
• При монтаже используйте качественные шины и затягивайте болты моментом, рекомендованным производителем - избегайте перетяга
• Если нужна сигнализация отключения - установите отдельный вспомогательный контакт (например, тип SDE)
• Для дистанционного управления подключите моторный привод к контроллеру - это особенно актуально в автоматизированных системах
• Проверяйте индикатор расцепления перед восстановлением питания - это предотвратит повторное включение при неустраненной причине аварии
• Убедитесь, что окружающие устройства не нагреваются выше +55 C - даже при UHL3 допускается работа в пределах заявленного диапазона
