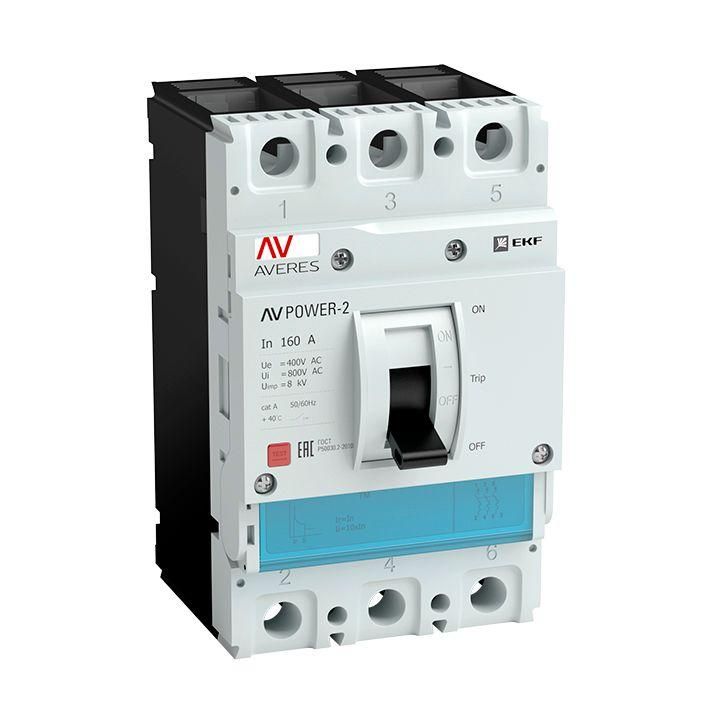

Автоматический выключатель AV POWER-1/3 16А 80kA TR AVERES | mccb-13-16H-TR-av EKF

Автоматический выключатель 16А 80кА TR AVERES EKF - это трёхполюсное коммутационное устройство с высокой отключающей способностью, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Модель из серии Averes подходит для промышленного оборудования, где требуется надёжная защита при больших токах КЗ, особенно в условиях частых пусков двигателей.

Назначение и область применения

Автоматический выключатель 16А 80кА TR AVERES EKF защищает силовые цепи переменного тока с напряжением до 690 В. Он применяется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, системах вентиляции и других нагрузках с высокими пусковыми токами. Благодаря высокой отключающей способности (80 кА) устройство безопасно работает даже в сетях с большими токами короткого замыкания.

Технические характеристики

• Номинальный ток: 16 А - постоянный рабочий ток, при котором выключатель не отключается
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 80 кА - максимальный ток КЗ, который устройство может безопасно прервать
• Номинальное напряжение: 400–690 В - работает в сетях среднего и высокого напряжения
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от перегрузки и магнитную от быстрого КЗ
• Диапазон настройки защиты от перегрузки: 16 А - фиксированная настройка, не регулируется
• Диапазон срабатывания при КЗ: 160 А - магнитный расцепитель сработает при токе в 10×номинала
• Степень защиты IP30 - предохраняет от доступа пальцев и твёрдых предметов, но не от воды
• Моторный привод: да - возможность подключения внешнего привода для дистанционного управления
• Способ монтажа: на монтажную плату - крепится к панели болтами через отверстия
• Подключение: болтовое - провода зажимаются в клеммах с помощью гаек
• Указатель расцепления: есть - визуально показывает, что выключатель сработал
• Привод: ручной, рычажковый - управление осуществляется вручную переключением рычага
• Вспомогательные контакты: 0 - нет возможности подключить сигнализацию или удалённое управление без доп. модулей

Совместимость и монтаж

Автоматический выключатель 16А 80кА TR AVERES EKF монтируется на монтажную плату с помощью четырёх крепёжных отверстий. Для правильной установки необходимо соблюдать момент затяжки болтов - не более 1,5 Нм, чтобы не повредить клеммы. Подключение проводов - только медными жилами сечением до 25 мм2. Поскольку вспомогательные контакты отсутствуют, для передачи сигнала состояния потребуется установка дополнительного модуля. Моторный привод совместим с сертифицированными приводами серии Averes, но требует отдельного заказа.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертификация подтверждает соответствие нормам безопасности для промышленного электрооборудования. Высокая отключающая способность обеспечивает безопасность при аварийных режимах, однако использование вне температурного диапазона (-25…+70 C) снижает надёжность работы.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для мощных промышленных сетей
• Фиксированный порог срабатывания - исключает случайную настройку, повышает надёжность
• Интегрированный указатель положения - легко определить причину отключения
• Поддержка моторного привода - готов к модернизации системы автоматизации
• Унифицированная база - совместим с другими расцепителями серии Averes при необходимости замены

Ограничения применения

• Не предназначена для защиты цепей с постоянным током - только переменный ток 50/60 Гц
• Защита от утечек отсутствует - для задач с риском поражения током нужен дифференциальный автомат
• IP30 - нельзя использовать во влажных помещениях, на улице или в местах с брызгами воды
• Отсутствие вспомогательных контактов - невозможно реализовать дистанционную сигнализацию без доработки
• Фиксированная настройка - нельзя адаптировать порог перегрузки под другие нагрузки

Примеры использования

• Щит питания станка ЧПУ с асинхронным двигателем 11 кВт
• Распределительный щит конвейерной линии в пищевой промышленности
• Защита группы насосов в системе водоснабжения
• Компонент в шкафу управления HVAC-системой

Практические советы

• Перед установкой проверьте, что расчетный ток КЗ в вашей сети не превышает 80 кА - иначе устройство может не справиться
• При использовании в многоквартирных домах или офисах с низким уровнем КЗ выбирайте менее мощные модели - 10–25 кА достаточно
• Если нужна сигнализация срабатывания - закажите отдельный модуль вспомогательных контактов, совместимый с Averes
• Не используйте этот автомат там, где требуется защита от утечек тока - для этого нужны устройства типа ACI или RCCB
• При замене старого автомата сверьте тип крепления - Averes требует именно монтажной платы, а не DIN-рейки
