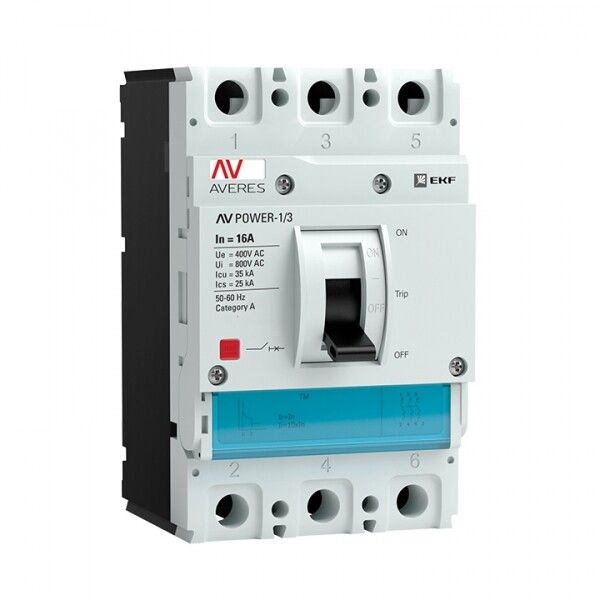

Автоматический выключатель AV POWER-1/3 16А 35kA TR | mccb-13-16-TR-av EKF

Автоматический выключатель AV POWER-1/3 16А 35кА TR - трёхполюсное компактное устройство серии AV POWER от EKF, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах с напряжением до 400 В. Модель обеспечивает надёжную коммутацию и удобный монтаж на DIN-рейку, сочетая высокую отключающую способность и совместимость с типовыми решениями.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 16А 35кА TR используется для защиты распределительных сетей и электродвигателей в условиях промышленного оборудования. Подходит для частых операций включения и отключения в шкафах управления, на конвейерах, насосных станциях, станках с ЧПУ и других объектах с переменным током 50 Гц. Предназначен для работы в составе комплексных систем защиты, где требуется точная реакция на сверхтоки.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 16 А
• Номинальная отключающая способность: 35 кА - способен безопасно прерывать большие токи короткого замыкания
• Число полюсов: 3
• Тип расцепителя: электромагнитный + тепловой - защищает одновременно от КЗ и перегрузки
• Диапазон регулировки срабатывания КЗ: 160 А - порог срабатывания электромагнитного расцепителя установлен на уровне 10×Iн
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Максимальное сечение кабеля: 70 мм2 - позволяет подключать мощные провода
• Тип подключения: болтовое - фиксация жил через зажимы с винтами
• Способ монтажа: на монтажную плату (DIN-рейку)
• Индикация: есть указатель расцепления - наглядно показывает причину отключения
• Привод: ручной рычажковый - управление вручную, без автоматического привода
• Моторный привод: да - возможно подключение внешнего двигателя для удалённого управления
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, умеренный и холодный климат
• Гарантия: 120 месяцев (10 лет)
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель AV POWER-1/3 16А 35кА TR совместим с любыми DIN-рейками шириной 35 мм. Благодаря унифицированному формату модулей серии AV POWER, можно заменять расцепители без изменения основания - например, поменять тепловой расцепитель на более чувствительный или добавить функционал. Для подключения используйте медные кабели сечением до 70 мм2. Все клеммы затягиваются гаечными ключами - рекомендуется контролировать момент затяжки, чтобы избежать повреждения контактных поверхностей. Моторный привод подключается дополнительно - требует наличия внешнего источника питания и управления.

Безопасность и стандарты

Автоматический выключатель AV POWER-1/3 16А 35кА TR соответствует требованиям ГОСТ Р 50030.2-2010 и международному стандарту МЭК 60947-2. Это гарантирует соответствие уровня безопасности, тестирования на долговечность и отказоустойчивость. Индикатор расцепления предупреждает о причинах отключения - перегрузка или КЗ - что снижает время диагностики. Отсутствие степени защиты выше IP30 требует установки внутри закрытых щитов - не допускается использование на открытых площадках без дополнительной защиты.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для промышленных сетей с большими потенциальными токами КЗ
• Универсальный формат расцепителей - возможность замены без замены всего устройства
• Явная индикация состояния - легко определить причину отключения без дополнительных приборов
• Поддержка моторного привода - позволяет реализовать дистанционное управление
• Длительная гарантия - 10 лет, что говорит о высокой надёжности сборки
• Широкий диапазон рабочих температур - стабильная работа даже в неотапливаемых помещениях

Ограничения применения

• Не предназначен для постоянного частого включения/выключения - рассчитан на нечастые операции
• Защита IP30 исключает использование вне герметичных шкафов - нельзя устанавливать во влажных или запылённых местах без дополнительной оболочки
• Отсутствуют встроенные вспомогательные контакты - для сигнализации или блокировки потребуется внешнее оборудование
• Не подходит для защиты цепей постоянного тока - только переменный ток 50 Гц
• Требует профессионального монтажа - неправильно затянутые клеммы могут вызвать перегрев

Примеры использования

• Щит управления станком с ЧПУ - защита главного силового контура
• Распределительный шкаф на заводе - отключение участка сети при аварии
• Система водоснабжения - защита насосного электродвигателя от перегрузки
• Конвейерная линия - коммутирование и защита нескольких двигателей
• Объекты с высокой нагрузкой - когда возможны скачки тока до 35 кА

Практические советы

• Выбирая AV POWER-1/3 16А 35кА TR, проверьте, что расчетный ток нагрузки не превышает 80% от номинала (не более 12–13 А) - это продлит срок службы
• При использовании моторного привода убедитесь, что источник питания совпадает с требованиями привода - обычно 24 В DC или 230 В AC
• При замене расцепителя всегда отключите питание и используйте инструменты с изоляцией
• Для контроля температуры в шкафу - учитывайте теплоотдачу от соседних аппаратов; AV POWER-1/3 занимает один модуль, но нагревается при длительной работе близко к Iн
• Сохраняйте сертификаты и документацию - при необходимости сервисного обслуживания они обязательны
