Ручка на дверь шкафа РП-333E для ВА-333E | 22533DEK DEKraft APC

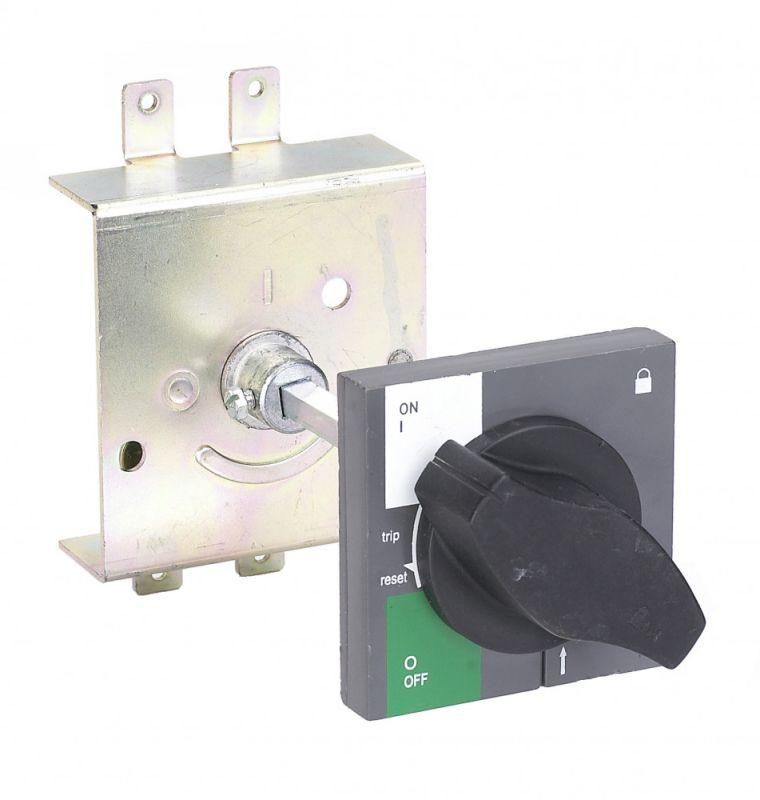

Ручка на дверь шкафа ВА-333E от DEKraft (арт. 22533dek) позволяет управлять автоматическим выключателем через закрытую дверцу шкафа - без необходимости открывать её для ручного воздействия.

Назначение и область применения

Ручка на дверь шкафа ВА-333E используется для удалённого управления автоматическим выключателем серии ВА-333E. Устанавливается на внешнюю поверхность дверцы распределительного щита или шкафа. Позволяет включать и отключать питание, не вскрывая корпус - обеспечивает безопасную работу при обслуживании оборудования.

Технические характеристики

• Тип изделия: ручка поворотная
• Тип рукоятки: флажок - удобна для быстрого определения положения “вкл/выкл”
• Удлинённая ось: да - передаёт движение на механизм внутри шкафа
• Удлинение вала: да - позволяет установить ручку на толстой дверце
• Напряжение питания: 220 В - указывает на совместимость с сетями переменного тока напряжением до 220 В

Совместимость и монтаж

Ручка на дверь шкафа ВА-333E совместима исключительно с автоматическими выключателями серии ВА-333E. Монтируется через предварительно просверленное отверстие в дверце шкафа. Диаметр отверстия должен соответствовать габаритам оси - рекомендовано проверять по чертежу производителя. Установка требует доступа внутрь шкафа для фиксации механизма на валу выключателя. Для надёжной работы необходимо точно совпадать типоразмером выходного вала устройства ВА-333E.

Преимущества

• Избавляет от необходимости открывать дверцу шкафа во время операций включения/отключения
• Флажковый дизайн позволяет легко визуально определять состояние аппарата (“вкл” / “выкл”) даже при плохой видимости
• Удлинённый вал и ось обеспечивают возможность установки на толстые стенки шкафов (до 8–10 мм)
• Механизм работает механически - не требует внешнего питания

Ограничения применения

• Не другие серии автоматических выключателей - только ВА-333E
• Не предназначен для частых циклов включения/отключения более 10 раз в минуту - риск преждевременного износа соединений
• Не рассчитана на использование вне помещений - отсутствует защита от влаги и пыли
• Не заменяет функционал кнопочных устройств или электроуправляемых систем - только ручное управление

Примеры использования

• Электрошкафы на производстве - управление питанием станков через закрытую дверцу
• Щитовые помещения в офисах - безопасное отключение группы нагрузок без доступа к внутренним элементам
• Обслуживание распределительных пунктов - минимизация контакта с токоведущими частями при плановых работах

Практические советы

• Перед установкой проверьте соответствие диаметра вала выключателя ВА-333E и оси ручки - несоответствие вызовет пробуксовку
• Закручивайте крепления равномерно - перегрузка может деформировать пластиковую часть рукоятки
• На дверцах с высокой степенью защиты (IP54+) используйте герметичные проходные муфты для сохранения класса защиты
• Подпишите положение ручки (“ON/OFF”), особенно если она расположена рядом с другими аналогичными устройствами
