Ручка на дверь шкафа ВА-305 | 22940DEK DEKraft APC

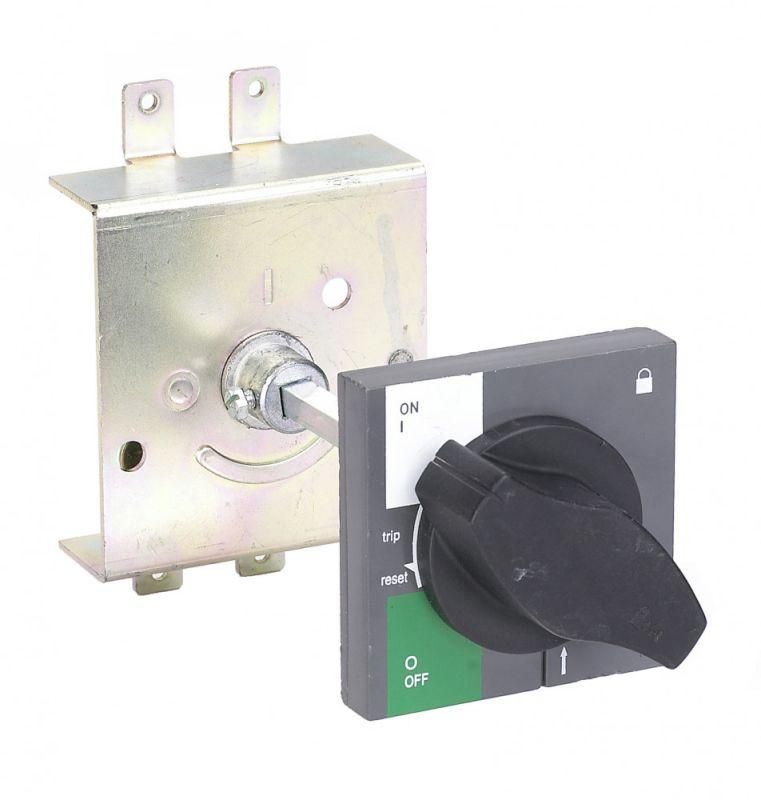

Ручка на дверь шкафа ВА-305 - это поворотный механизм, позволяющий управлять автоматическим выключателем серии ВА-305 через закрытую дверцу шкафа, не открывая её. Произведённая компанией DEKraft, эта ручка обеспечивает безопасную и удобную операцию в условиях, где доступ к оборудованию ограничен.

Назначение и область применения

Ручка на дверь шкафа ВА-305 предназначена для дистанционного включения и отключения автомата ВА-305 через дверь распределительного шкафа. Она используется там, где требуется частый или безопасный доступ к коммутационному устройству - например, в промышленных щитах, центрах управления, системах автоматизации. Механизм позволяет выполнять операции без вскрытия корпуса, что снижает риск поражения током и сохраняет степень защиты IP шкафа.

Технические характеристики

• Тип изделия: ручка поворотная
• Вид рукоятки: флажок - обеспечивает наглядное положение «вкл/выкл»
• Удлинение вала: да - позволяет соединить ручку с механизмом выключателя на расстоянии до 8–12 см
• Материал: прочный пластик и металлический сердечник
• Совместима с автоматическими выключателями серии ВА-305

Совместимость и монтаж

Ручка на дверь шкафа ВА-305 устанавливается вместо стандартной рукоятки автомата ВА-305. Для монтажа необходимо:

• Вынуть оригинальную рукоятку выключателя
• Закрепить удлинительную ось внутри шкафа, совместив её с валом автомата
• Зафиксировать поворотную ручку снаружи двери через предварительно просверленное отверстие диаметром 12–14 мм
• Проверить свободный ход механизма - ручка должна поворачиваться без заеданий

Не рекомендуется использовать с другими сериями автоматических выключателей - совместимость гарантирована только с ВА-305.

Преимущества

• Обеспечивает управление выключателем без открытия двери шкафа - повышает безопасность
• Флажковая форма ручки визуально указывает состояние (включен / выключен)
• Удлинённый вал позволяет установить ручку на любой толщине двери - до 12 мм
• Изготовлена из материалов, устойчивых к механическому износу и воздействию среды

Ограничения применения

• Подходит только для автоматических выключателей серии ВА-305 - несовместима с ВА-45, АЕ-2040 и аналогами
• Не предназначена для частого переключения более 10 раз в день - высокая нагрузка может привести к износу внутренних элементов
• Не следует применять в условиях постоянного контакта с водой или агрессивными химикатами - материал не имеет специальной химической стойкости
• Требует точного сверления отверстия в двери - некорректный монтаж вызывает перекос и затруднённый ход

Примеры использования

• Промышленные электрошкафы на заводах - операторы включают/отключают оборудование через дверь без снятия защиты
• Центры управления зданием - ручка ВА-305 позволяет быстро отключить питание участка без доступа в помещение
• Лаборатории и испытательные стенды - минимизация риска случайного прикосновения к токоведущим частям

Практические советы

• Перед установкой проверьте, чтобы вал автомата ВА-305 был полностью выведен - иначе ручка не будет работать
• Используйте уплотнительное кольцо вокруг отверстия в двери - это сохранит степень защиты IP шкафа
• При длительном использовании периодически проверяйте фиксацию оси - возможен люфт из-за вибраций
• Для обслуживания - достаточно открутить два винта на задней части ручки, чтобы снять её без демонтажа всей системы
