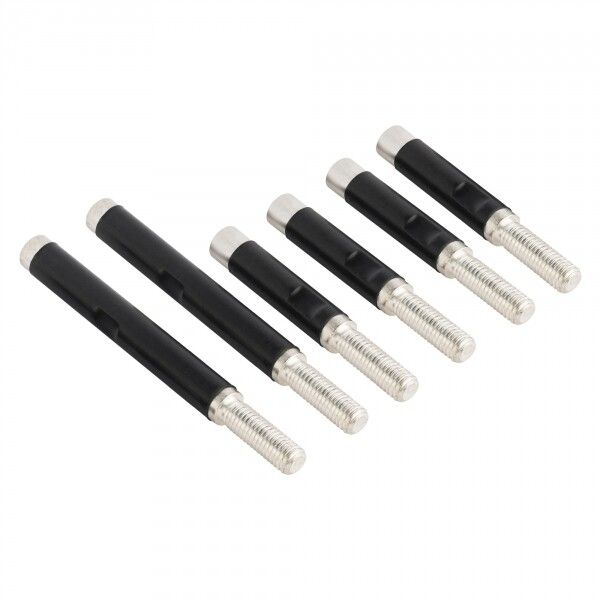

Расширители выводов AV POWER-1 для заднего подключения F ETU - mccb-1-F-ETU-av EKF

Расширители выводов для заднего подключения F для ETU AV POWER-1 - это компоненты, предназначенные для удобного подключения внешних проводов к электронному расцепителю ETU у автоматических выключателей серии Averes от EKF. Они позволяют вывести цепи управления и сигнализации за пределы корпуса выключателя, сохраняя герметичность и безопасность монтажа.

Назначение и область применения

Расширители выводов для заднего подключения F для ETU AV POWER-1 используются для подключения внешних устройств к электронным расцепителям ETU2.2 и ETU6.2, установленным в автоматических выключателях серии Averes. Каждый расширитель обеспечивает три точки подключения - они нужны для передачи сигналов от дополнительных контактов, расцепителей, модулей связи или панелей управления. Применяются в системах автоматизации, где требуется удалённый контроль состояния выключателя: на промышленных линиях, в щитовых помещениях, на объектах с централизованной системой учёта энергоресурсов.

Технические характеристики

• Тип изделия: Расширители выводов
• Количество полюсов: 3 - позволяет подключить три отдельных провода (например, сигналы от auxiliary contacts, расцепителя мин. напряжения или коммуникационного модуля)
• Способ монтажа: Винтовые зажимы - надёжное соединение без необходимости пайки или специнструментов
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли; применяется только внутри закрытых щитов
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +55 C, допустима повышенная влажность, но без конденсации
• Нормативный документ: ТР ТС 004/2011 - соответствует требованиям безопасности ЕАЭС для оборудования низкого напряжения

Совместимость и монтаж

Расширители выводов для заднего подключения F для ETU AV POWER-1 совместимы исключительно с автоматическими выключателями серии Averes от EKF, оснащёнными электронными расцепителями ETU2.2 или ETU6.2. Монтаж выполняется после установки самого выключателя: расширитель вставляется в специальное гнездо на боковой поверхности корпуса и фиксируется винтовыми зажимами. Подключение проводов осуществляется с тыльной стороны устройства - это снижает риск перегрузки лицевой части щита. Диаметр проводов - до 2,5 мм2 (медные однопроволочные или многожильные с наконечниками).

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011, что гарантирует соответствие нормам безопасности для электрооборудования в странах ЕАЭС. Степень защиты IP20 требует обязательного размещения внутри закрытых электрощитов - использование вне них недопустимо. Климатическое исполнение УХЛ3 позволяет применять расширители в условиях повышенной влажности и широкого диапазона температур, однако избегайте воздействия прямого потока воды, масла или химически активных паров.

Преимущества

• Удобство обслуживания: все провода выходят сзади, не загромождают лицевую часть щита
• Максимальная совместимость: созданы специально для расцепителей ETU в сериях Averes
• Надёжное крепление: винтовые зажимы обеспечивают долговечный контакт без проскальзывания
• Поддержка интеллектуальных систем: позволяют подключать модули связи, панели индикации и системы дистанционного управления

Ограничения применения

• Не подходят для выключателей других брендов или старых моделей без поддержки ETU
• IP20 запрещает использование во влажных, пыльных или открытых средах - только внутри закрытых щитов класса защиты не ниже IP54
• Не предназначены для подключения силовых проводов - только для слаботочных цепей управления и сигнализации
• Требуется точное соответствие модели расцепителя: не работают с ETU1.x или механическими расцепителями

Примеры использования

• Подключение трёх дополнительных контактов для сигнализации положения «вкл./выкл.» в системе SCADA
• Запитка расцепителя минимального напряжения через внешний источник питания
• Присоединение коммуникационного модуля Modbus RTU для сбора данных с нескольких выключателей Averes в одном щите
• Подключение выносной панели индикации для отображения параметров нагрузки без вскрытия щита

Практические советы

• Перед установкой проверьте, что ваш выключатель имеет именно модель ETU2.2 или ETU6.2 - другие версии не поддерживают этот тип расширителя
• Используйте наконечники на многожильных проводах - это повысит надёжность винтового соединения
• Не затягивайте винты слишком сильно - можно повредить пластиковую колодку
• Обязательно пометьте каждый провод - три полюса часто используются для разных функций, путаница усложняет диагностику
• При замене расширителя отключите питание всей цепи - даже при отключенном выключателе возможен потенциал на сигнальных линиях
