Расширители выводов AV POWER-1 для заднего подключения F TR - mccb-1-F-TR-av EKF

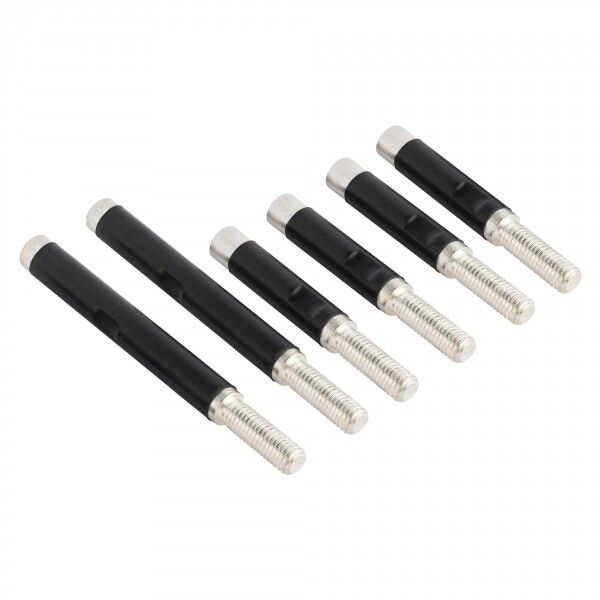

Расширители выводов для заднего подключения F для TR AV POWER-1 от EKF позволяют безопасно и удобно подводить провода к дополнительным функциональным модулям выключателей серии Averes, обеспечивая доступ к контактам с тыльной стороны устройства. Артикул mccb-1-f-tr-av предназначен для работы в составе автоматических выключателей TR AV POWER-1.

Назначение и область применения

Расширители выводов для заднего подключения F используются для организации внешних соединений с дополнительными элементами автоматического выключателя: независимыми расцепителями, контактами сигнализации, электроприводами и другими модулями. Они обеспечивают выход проводов за пределы корпуса выключателя через заднюю стенку, что упрощает монтаж в плотных щитах и позволяет избежать перегрузки боковых каналов. Применяются в силовых щитах промышленного оборудования, на конвейерах, насосных станциях и других объектах, где требуется удалённая управляемость или контроль состояния выключателя.

Технические характеристики

• Тип изделия: Расширители выводов
• Количество полюсов: 3 - соответствует трём фазам сети, поддерживает подключение всех основных цепей
• Способ монтажа: Винтовой зажим - надёжное механическое соединение с возможностью многократного демонтирования
• Степень защиты: IP20 - защита от контакта с токоведущими частями пальцами и предметами более 12 мм; не предназначены для работы во влажной среде или под пылью
• Климатическое исполнение: УХЛ3 - рассчитаны на работу при температуре от −40 C до +55 C, допустима повышенная влажность, подходят для помещений с умеренным климатом (склады, цеха, административные здания)
• Нормативный документ: ТР ТС 004/2011 - соответствие требованиям безопасности ЕАЭС для электрооборудования низкого напряжения

Совместимость и монтаж

Расширители выводов совместимы исключительно с автоматическими выключателями серии Averes модели TR AV POWER-1. Монтаж выполняется после установки самого выключателя в щите. Гнездo для расширителя расположено на задней поверхности корпуса выключателя - необходимо открыть крышку, вставить расширитель до щелчка и закрепить винтовыми зажимами. Каждый полюс имеет отдельную клемму для подключения проводов сечением до 2,5 мм2. Подключение осуществляется только при отключенном питании. Нельзя использовать с другими сериями выключателей, даже от EKF - несоответствие формы и положения контактов приведёт к отказу или опасному нагреву.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011, что гарантирует безопасность при использовании в сетях переменного тока до 1000 В. Конструкция исключает случайный доступ к токоведущим частям благодаря пластиковому корпусу и внутреннему размещению контактов. IP20 не обеспечивает защиту от воды и пыли - использование вне герметичных щитов запрещено. Сертификация подтверждает соответствие нормам для промышленного оборудования в России и странах ЕАЭС.

Преимущества

• Удобство сборки: все провода от модулей выводятся сзади, освобождая боковые для основных кабелей питания
• Максимальная надёжность соединения: винтовые зажимы не требуют инструментов для затяжки и не ослабевают при вибрации
• Поддержка комплексной системы: совместимы с ETU2.2, ETU6.2 и коммуникационными модулями, позволяя создавать интеллектуальные системы управления
• Закрытая конструкция: снижают риск замыкания между соседними полюсами

Ограничения применения

• Не для открытых площадок, улиц, сырых помещений - степень защиты IP20 недостаточна
• Не работают с выключателями других серий, включая другие модели EKF (например, Power-1, Tera)
• Не поддерживают провода большего сечения, чем 2,5 мм2 - превышение вызывает перегрев и оплавление
• Требуется точное соблюдение порядка монтажа: неверная установка может нарушить работу расцепителей

Примеры использования

• На заводе: подключение аварийного отключения к выключателю через расширитель, чтобы сигнал с кнопки на другом этаже сработал на отключение двигателя
• В системе кондиционирования: связь с датчиком температуры через дополнительный контакт, который активирует отключение при перегреве
• В распределительном щите: подсоединение модуля RS485 для передачи данных о состоянии автомата в SCADA-систему

Практические советы

• Перед монтажом проверьте, что выключатель TR AV POWER-1 установлен правильно - расширитель не будет фиксироваться, если он не полностью вставлен в направляющие
• Используйте одножильные медные провода с изоляцией - многожильные могут деформироваться при затяжке винта
• Обязательно пометьте каждый провод, идущий к расширителю - три полюса часто путаются при обслуживании
• Не используйте расширитель без крышки выключателя - это нарушает класс защиты и создаёт риск поражения током
• Проверяйте момент затяжки винтов - слишком слабо - плохой контакт, слишком сильно - повредится клемма
