Расширители выводов AV POWER-3 для заднего подключения F 500-600А - mccb-3-F630-av EKF

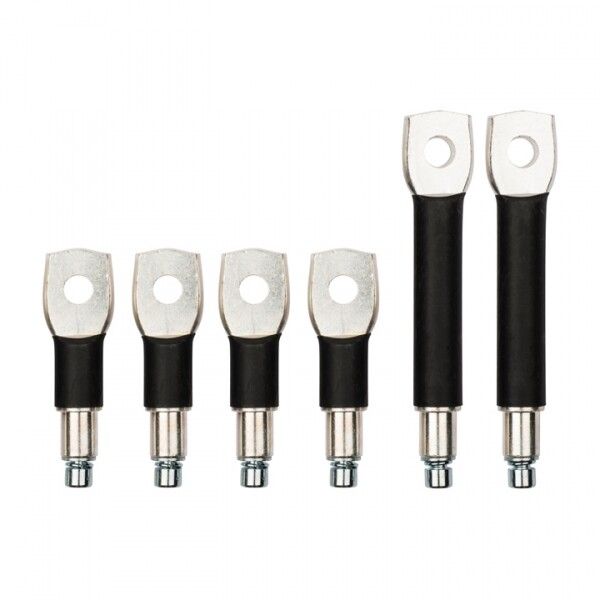

Расширители выводов для заднего подключения F 500–600 А AV POWER-3 от EKF позволяют безопасно и удобно подключить внешние провода к автоматическому выключателю сзади, минуя фронтальную часть. Этот элемент используется совместно с выключателями серии Averes и обеспечивает надёжный контакт при высоких нагрузках до 600 А.

Назначение и область применения

Расширители выводов для заднего подключения F 500–600 А AV POWER-3 предназначены для организации тыльного подвода силовых кабелей к автоматическим выключателям серии Averes. Они применяются там, где требуется экономия места спереди - например, в плотно укомплектованных щитах, на производствах с многослойной аппаратурой или в установках с жесткими требованиями к доступу к оборудованию. Подходят для работы в цепях переменного тока с номиналом до 600 А и напряжением до 690 В.

Технические характеристики

• Тип изделия: Расширитель выводов для заднего подключения
• Количество полюсов: 3
• Род тока: Переменный (AC)
• Номинальный ток: 600 А
• Максимальное рабочее напряжение: 690 В
• Степень защиты: IP20 - защищает от контакта с опасными частями и крупными предметами, но не герметична
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, допускает температуру от −40 C до +40 C
• Способ монтажа: Крепление винтовое - требует затяжки болтов для надёжного соединения

Совместимость и монтаж

Расширители выводов для заднего подключения F 500–600 А AV POWER-3 совместимы исключительно с автоматическими выключателями серии Averes, оснащёнными соответствующими задними контактными площадками. Монтировать можно только после установки самого выключателя в щите. Для подключения используйте медные многожильные или одножильные проводники сечением, соответствующим нормам для 600 А - обычно от 185 мм2 и выше. Обязательно проверьте соответствие посадочных отверстий на корпусе выключателя и расширителе - они должны точно совпадать. Нельзя использовать с другими сериями выключателей даже от EKF.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-1 и ГОСТ Р 50030.2. Применение в условиях IP20 ограничивает использование только внутри закрытых электрошкафов. Открытые установки вне помещений запрещены из-за отсутствия защиты от влаги и пыли. Климатическое исполнение УХЛ3 позволяет работать в неотапливаемых зонах, но при условии отсутствия конденсата и прямого попадания воды.

Преимущества

• Обеспечивают свободный доступ к лицевой части выключателя - удобно при обслуживании или замене кнопок/индикаторов
• Уменьшают перегрузку передней панели щита - особенно важно в компактных решениях
• Фиксируются прочными винтовыми соединениями - снижают риск нагрева и потери контакта при больших токах
• Поддерживают длительную работу при максимальном токе 600 А без снижения эффективности

Ограничения применения

• Не подходят для постоянного воздействия влаги, пыли или химически активных сред - степень защиты IP20 недостаточна
• Не используются с выключателями других серий - даже аналогичными по току
• Запрещено применять в условиях ниже −40 C или выше +40 C - возможна потеря механической целостности материалов
• Не предназначены для подключения проводов меньшего сечения - некорректная затяжка вызывает перегрев

Примеры использования

• Энергообъекты: распределительные пункты на заводах с мощными двигателями
• Производственные линии: управление конвейерами, насосными станциями
• Жилые и общественные здания: главные вводы в крупных домах с трёхфазным питанием
• Щитовые комнаты с ограниченным пространством - когда нельзя вывести все кабели спереди

Практические советы

• Перед монтажом всегда проверяйте наличие нужного типа выключателя Averes - расширитель работает только с определёнными модификациями
• Затягивайте винты усилием, указанным в руководстве выключателя - переусиливать нельзя, чтобы не деформировать контактные поверхности
• Используйте термостойкий смазочный состав на контактах при повышенных нагрузках - продлевает срок службы
• Проверяйте температуру контактов через несколько часов после первого включения - если есть нагрев более чем на 10 C выше окружающей среды - немедленно прекращайте эксплуатацию
• Не забудьте про обязательную маркировку всех фаз и нулевых проводников - расширители не имеют собственной цветовой индикации
