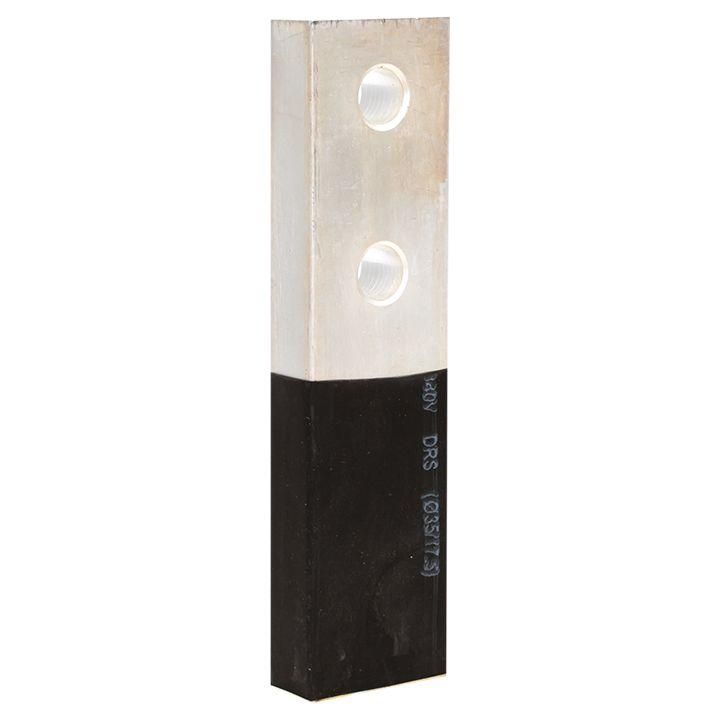

Расширители выводов AV POWER-4 для заднего подключения F - mccb-4-F-av EKF

Расширители выводов для заднего подключения F AV POWER-4 от EKF позволяют безопасно и удобно подключить внешние устройства к автоматическим выключателям серии Averes через заднюю стенку корпуса, сохраняя целостность установки и уменьшая необходимость доступа к фронтальной части аппарата.

Назначение и область применения

Расширители выводов для заднего подключения F AV POWER-4 предназначены для организации вторичных цепей управления, сигнализации и контроля в составе автоматических выключателей серии Averes. Они обеспечивают выход проводов от дополнительных устройств - таких как расцепители, контакты, электроприводы - за пределы корпуса выключателя, не нарушая герметичность и компактность сборки. Применяются в щитах распределения энергии, на производствах, в объектах ЖКХ и инфраструктуре, где требуется удалённый контроль состояния автомата или интеграция в системы автоматизации.

Технические характеристики

• Тип компонента: Коннектор для заднего подключения
• Количество полюсов: 3
• Номинальное напряжение: 690 В переменного тока (AC)
• Максимальный ток нагрузки: 630 А
• Степень защиты: IP20 - защита от прикосновений к опасным частям и крупным предметам, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - температурный диапазон от −40 C до +50 C, допустима повышенная влажность
• Способ монтажа: Винтовые зажимы - требует ручного затягивания отвёрткой

Совместимость и монтаж

Расширители выводов для заднего подключения F AV POWER-4 совместимы исключительно с выключателями серии Averes от EKF, оснащёнными соответствующими гнездами на задней стенке. Монтаж выполняется после установки самого выключателя в шкаф: провода от расцепителей, контактов или других периферийных устройств заводятся внутрь корпуса и подсоединяются к клеммам расширителя. Каждый из трёх полюсов имеет собственный винтовой зажим - важно не перепутать фазы при подключении. Нельзя использовать с другими сериями выключателей, даже от EKF, если они не имеют аналогичной задней платформы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Сертифицировано в рамках ГОСТ Р 50030.2 и IEC 60947-2. IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, однако не предназначен для работы во влажных средах, на улице или в помещениях с высокой запылённостью. Для таких условий необходимо использование более защищённых решений.

Преимущества

• Не требует демонтажа выключателя для подключения/замены вторичных цепей
• Экономит место внутри шкафа - все соединения находятся сзади, не мешают фронтальному обслуживанию
• Обеспечивает надёжную механическую фиксацию проводов через винтовые зажимы
• Поддерживает работу с мощными аппаратами до 630 А без потерь качества соединения

Ограничения применения

• Не для постоянного тока (DC) - рассчитан только на переменный ток AC
• Запрещено применение в условиях с уровнем защиты ниже IP54 - отсутствие пыле- и влагозащиты делает изделие непригодным для открытых щитов, сырых помещений или производств с технологической пылью
• Не работает самостоятельно - обязателен установленный выключатель Averes с подходящим интерфейсом на тыльной стороне
• Не рекомендовано подключение силовых кабелей большего сечения, чем предусмотрено для выключателя - риск перегрева и ослабления контакта

Примеры использования

• Подключение аварийного контакта к PLC для сигнала “выключатель в положении OFF”
• Присоединение независимого расцепителя для дистанционного отключения при превышении порога температуры
• Интеграция с электроприводом для автоматического включения/отключения в системах бесперебойного питания
• Связь с ETU2.2 / ETU6.2 электронными расцепителями для передачи данных по шине Modbus или Profibus

Практические советы

• Перед монтажом проверьте наличие правильного типа задней платформы на вашем выключателе Averes - не все модели её поддерживают
• Используйте жилы сечением до 25 мм2; большие кабели могут не войти в зажимы
• Затягивайте винты равномерно и с усилием, указанным в руководстве по эксплуатации Averes - недотянутый контакт вызывает нагрев, перетянутый - деформирует пластик
• При использовании нескольких расширителей - пометьте каждую группу проводов, чтобы избежать путаницы при диагностике
• Не используйте этот компонент как самостоятельный выключатель - он лишь расширяет функционал уже установленного MCCB Averes
