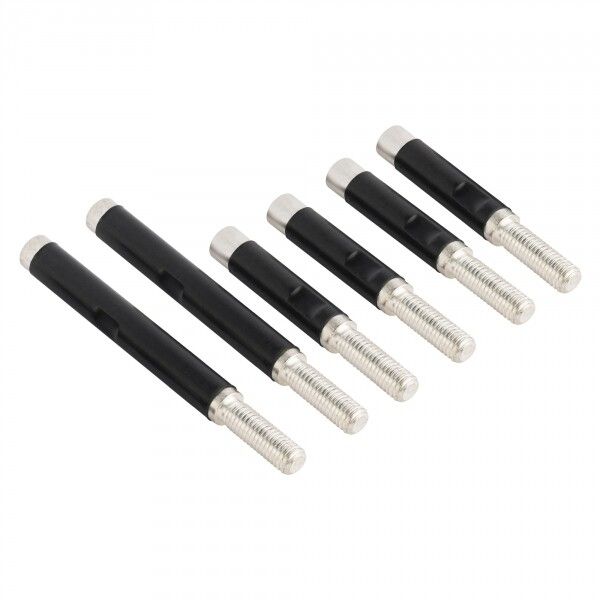

Расширители выводов AV POWER-2 для заднего подключения F - mccb-2-F-av EKF

Расширители выводов для заднего подключения F AV POWER-2 от EKF предназначены для удобного подключения внешних цепей к автоматическим выключателям серии Averes без доступа к лицевой стороне устройства. Артикул mccb-2-f-av обеспечивает надёжную передачу сигнала и питания при работе в условиях промышленной среды.

Назначение и область применения

Расширители выводов для заднего подключения F AV POWER-2 используются для организации вторичных соединений - таких как управление, сигналы состояния, питание дополнительных устройств - с тыльной стороны автомата. Это особенно важно при установке выключателей в плотных щитах, где доступ к фронтальной части ограничен. Применяются совместно с выключателями серии Averes в распределительных щитах промышленных объектов, на производствах, в энергообъектах и системах автоматизации.

Технические характеристики

• Тип изделия: Расширители выводов
• Номинальный ток: 250 А - способны работать с нагрузками до этой величины, соответствуют классу мощных автоматических выключателей
• Количество полюсов: 3 - поддерживают трёхфазные системы; каждый полюс имеет собственные контакты для подключения
• Степень защиты: IP20 - защищают от прикосновения к токоведущим частям пальцами и предметами более 12 мм, но не обеспечивают защиту от воды или пыли
• Способ монтажа: Винтовые зажимы - требуют ручной затяжки отвёрткой, подходят для медных проводников сечением до 95 мм2
• Климатическое исполнение: УХЛ3 - рассчитаны на работу при температуре от −40 C до +40 C, устойчивы к повышенной влажности и перепадам температур в закрытых помещениях
• Нормативный документ: TR TS 004/2011 - соответствие требованиям ЕАЭС по безопасности электрооборудования

Совместимость и монтаж

Расширители выводов для заднего подключения F AV POWER-2 совместимы исключительно с выключателями серии Averes от EKF, которые имеют задние гнёзда для подключения дополнительных устройств. Монтируются путём механического защёлкивания на направляющие выключателя, после чего провода фиксируются винтовыми зажимами. Для правильного подключения необходимо использовать провода с изоляцией, соответствующей классу нагревостойкости, и проверить момент затяжки винтов согласно руководству производителя - переутяжка может повредить контактные площадки.

Безопасность и стандарты

Изделие сертифицировано по ТР ТС 004/2011, что гарантирует безопасность при использовании в рамках Евразийского экономического союза. Степень защиты IP20 предполагает использование только внутри закрытых щитов, недоступных для случайного прикосновения. Напряжение на выходах не превышает допустимый уровень для слаботочных цепей, однако все работы должны выполняться при отключенном питании.

Преимущества

• Обеспечивают чёткую организацию задней проводки - снижают риск запутывания и перепутывания проводов
• Не требуют изменения конструкции щита - позволяют сохранить компактность сборки
• Поддерживают высокий рабочий ток - 250 А позволяет подключать даже силовые цепи управления крупного оборудования
• Замена или обслуживание возможны без демонтажа основного выключателя - достаточно отсоединить лишь расширитель

Ограничения применения

• Не открытых помещений или мест с воздействием влаги, пыли, масла - степень защиты IP20 не обеспечивает защиту от окружающей среды
• Можно использовать только с выключателями Averes, оснащёнными задними гнездами - не совместимы с другими сериями или брендами
• Не предназначены для постоянного подключения кабелей большего сечения, чем рекомендовано - риск перегрева и оплавления контактов
• Не заменяют функциональные модули типа ETU2.2 / ETU6.2 - служат исключительно для вывода сигналов, а не для аналитики или связи

Примеры использования

• Подключение сигнализации о состоянии “замкнут”/“разомкнут” от автомата к пульту управления на конвейере
• Передача команды от PLC на независимый расцепитель через расширитель выводов
• Подвод питания к индикаторному световому элементу, установленному на дверце щита
• Связь между несколькими выключателями Averes в одной секции для координированного отключения

Практические советы

• Перед монтажом убедитесь, что выключатель полностью отключён и заблокирован от включения - работа под напряжением опасна!
• Используйте провода с жилами из меди, сечением не менее 1,5 мм2 и не более 95 мм2 - меньшее сечение вызывает перегрев, большее - невозможно зажать
• Проверьте, чтобы расширитель был правильно зафиксирован - он должен щёлкнуть и не двигаться при легком покачивании
• При групповой установке нескольких расширителей пометьте каждую цепь этикетками сразу - это сэкономит время при диагностике
• Не используйте расширители вне контекста серии Averes - они не являются универсальным решением и не адаптированы под другие типы аппаратов
