Расширители выводов AV POWER-3 для заднего подключения F 250-400А - mccb-3-F400-av EKF

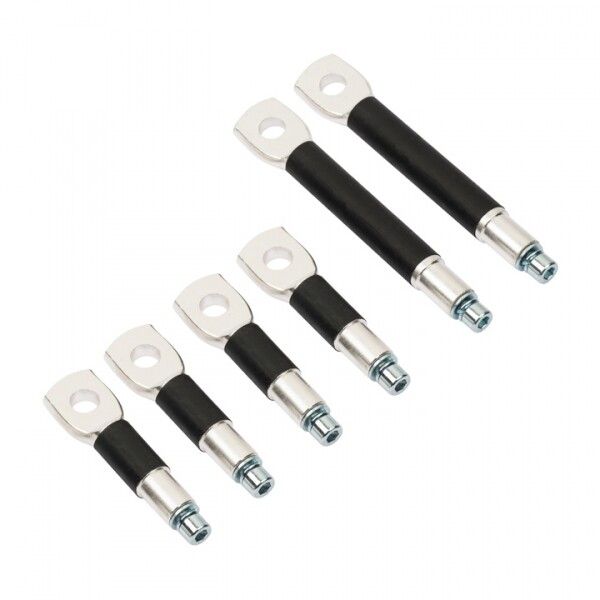

Расширители выводов для заднего подключения F 250–400 А AV POWER-3 от EKF позволяют безопасно подключить внешние провода к автоматическому выключателю сзади, не нарушая основную сборку. Этот элемент используется в составе аппаратов серии Averes, обеспечивает надёжный контакт при токе до 400 А и напряжении до 690 В переменного тока.

Назначение и область применения

Расширители выводов для заднего подключения F 250–400 А AV POWER-3 предназначены для удобного и безопасного подключения силовых кабелей к автоматическим выключателям серии Averes с задней стороны корпуса. Это особенно важно в щитах с плотной компоновкой, где доступ к фронтальным клеммам затруднён. Применяются в распределительных устройствах промышленных объектов, на станциях питания, в цепях с высокими нагрузками - например, у крупных двигателей, конвейеров, трансформаторов и распределительных пунктов.

Технические характеристики

• Тип изделия: Расширитель выводов для заднего подключения
• Количество полюсов: 3
• Род тока: Переменный (AC)
• Номинальный ток: 400 А
• Номинальное напряжение: 690 В
• Степень защиты: IP20 - защищает от контакта с пальцами и твёрдыми предметами более 12 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с перепадами температур и повышенной влажностью
• Способ монтажа: Крепление винтовое - требует отвертки для затяжки соединений

Совместимость и монтаж

Расширители выводов для заднего подключения F 250–400 А AV POWER-3 совместимы исключительно с автоматическими выключателями серии Averes, имеющими соответствующие задние гнёзда для подключения. Монтаж выполняется после установки выключателя в DIN-рейку. Расширитель фиксируется механически на корпусе аппарата, затем к его клеммам подводят и зажимают проводники сечением, соответствующим номинальному току 400 А. Для правильного подключения проверьте соответствие типоразмера кабеля и момент затяжки винтов - указанные в документации к выключателю Averes.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP20 гарантирует, что внутренние части недоступны для случайного прикосновения, однако не обеспечивают герметичность - поэтому использовать расширители можно только внутри закрытых щитов. Климатическое исполнение УХЛ3 позволяет применять устройство в неотапливаемых помещениях при условии отсутствия прямого воздействия осадков и конденсата.

Преимущества

• Обеспечивают свободный доступ к кабельным входам с тыльной стороны - снижают необходимость перемещать оборудование при обслуживании
• Снижают риск ошибочного подключения благодаря жёсткой привязке к конкретному типу выключателя Averes
• Не требуют дополнительных инструментов для установки - монтируются вручную с помощью стандартной отвёртки
• Сохраняют целостность изоляции и тепловые режимы выключателя, так как не изменяют его внутреннюю конструкцию

Ограничения применения

• Не подходят для постоянного использования вне закрытых электрошкафов - степень защиты IP20 не допускает попадания пыли, влаги или посторонних предметов
• Можно использовать только с выключателями серии Averes; несовместимы с другими сериями или брендами
• Не предназначены для работы с постоянным током (DC) - только с переменным (AC) до 690 В
• Запрещено применять при токе выше 400 А - возможен перегрев и выход из строя

Примеры использования

• Подключение силового кабеля к автомату в щите ГПЭ на промышленном предприятии, где все кабели проходят снизу
• Сборка распределительного пункта с вертикальной маршрутизацией кабелей - расширители позволяют вести провода прямо вверх к выключателю
• Модернизация старой системы: замена выключателя на новый Averes с сохранением существующих кабельных трасс

Практические советы

• Перед установкой убедитесь, что выключатель Averes имеет задние гнёзда - некоторые модели комплектуются только фронтальными клеммами
• Используйте кабели с медными жилами сечением не менее 120–150 мм2 для тока 400 А - меньшее сечение вызовет нагрев
• Затягивайте винты равномерно и по моменту, указанному в руководстве к Averes - переусиливать нельзя, чтобы не повредить пластиковую часть
• Проверяйте наличие зазора между расширителем и соседним оборудованием - при плотной компоновке возможна перегрузка по теплу
• При использовании с электронными расцепителями ETU2.2/ETU6.2 следите, чтобы провода от них не пересекались с кабелями расширителя - это предотвращает помехи
