Независимый расцепитель правый 24В DC для MCCB типоразмер S | AR-MCCBD-SR-024-0-02-C IEK ARMAT

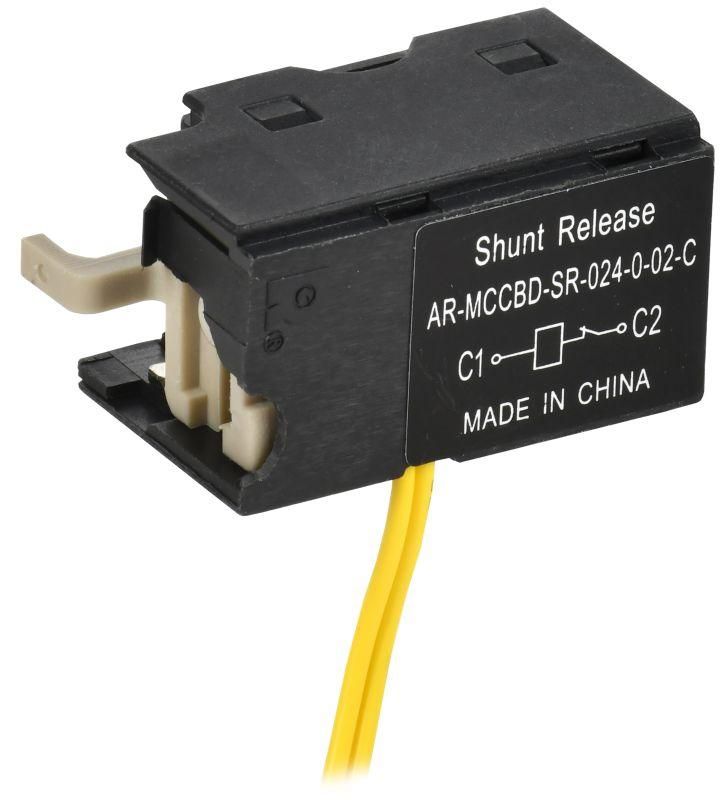

Расцепитель независимый правый 24В DC для MCCB типоразмер S от IEK (ИЭК) - устройство для дистанционного отключения автоматических выключателей серии ARMAT. Артикул ar-mccbd-sr-024-0-02-c обеспечивает надёжное управление питанием в системах автоматизации, где требуется удалённый сигнал отключения.

Назначение и область применения

Расцепитель независимый правый 24В DC используется для командного отключения автомата типа MCCB (многополюсный выключатель в литом корпусе) издалека. Он активируется внешним управляющим сигналом - например, от кнопки аварийной остановки, системы управления зданием или PLC. Применяется там, где важно быстро отключить питание без физического доступа к выключателю: на производственных линиях, в распределительных щитах, на насосных станциях, в системах противопожарной защиты.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Тип установки: правосторонний (монтаж справа от автомата)
• Совместим с типоразмером S автоматических выключателей серии ARMAT
• Не имеет собственной защиты - работает только как исполнительное устройство
• Максимальная коммутируемая мощность определяется характеристиками установленного MCCB

Совместимость и монтаж

Расцепитель совместим исключительно с автоматическими выключателями серии ARMAT типоразмера S. Устанавливается на правую сторону корпуса выключателя - перед монтажом проверьте направление крепления. Подключение осуществляется через два контакта: +24 В и GND. Напряжение подаётся от внешнего источника, не связанного с силовой цепью автомата. Монтаж требует отключения питания и соблюдения порядка сборки, указанного в руководстве по эксплуатации ARMAT.

Безопасность и стандарты

Устройство соответствует требованиям к комплектующим для распределительных устройств, применяемых в промышленной автоматике. Серия ARMAT прошла сертификацию в рамках ЕАЭС, что гарантирует соответствие нормам безопасности при использовании в электроустановках до 1000 В переменного тока.

Преимущества

• Стандартная совместимость с популярными моделями ARMAT - замена без доработок шкафа
• Надёжное механическое зацепление с рычагом отключения MCCB
• Низкий энергопотребление - 24 В DC позволяет использовать маломощные источники питания
• Правостороннее расположение удобно при компактном размещении в щите

Ограничения применения

• Не работает с другими сериями автоматов - даже аналогичными по типоразмеру, но от других брендов
• Не предназначен для частого включения/выключения - рассчитан на одиночные или редкие операции отключения
• Не содержит встроенной защиты от перегрузки или КЗ - зависит от целостности основного MCCB
• Только DC 24 В - нельзя подключать к сети 220 В AC или другому напряжению

Примеры использования

• Автоматическое отключение оборудования при срабатывании датчика задымления в помещении
• Остановка конвейера по сигналу от системы управления
• Дистанционное отключение группы станков при аварии на участке
• Обеспечение безопасного режима обслуживания - отключение питания по кнопке “Стоп” вне щита

Практические советы

• Перед установкой убедитесь, что типоразмер вашего MCCB точно соответствует “S”. Разница в габаритах недопустима.
• Подводите провода к расцепителю с запасом - он может немного перемещаться при срабатывании.
• Избегайте подключения к источникам с высокой пульсацией - стабильный 24 В DC продлевает срок службы устройства.
• Проверяйте полярность при подключении: неверная полярность не повредит устройство, но оно не сработает.
• При замене старого расцепителя - используйте тот же артикул ar-mccbd-sr-024-0-02-c, чтобы сохранить совместимость.
