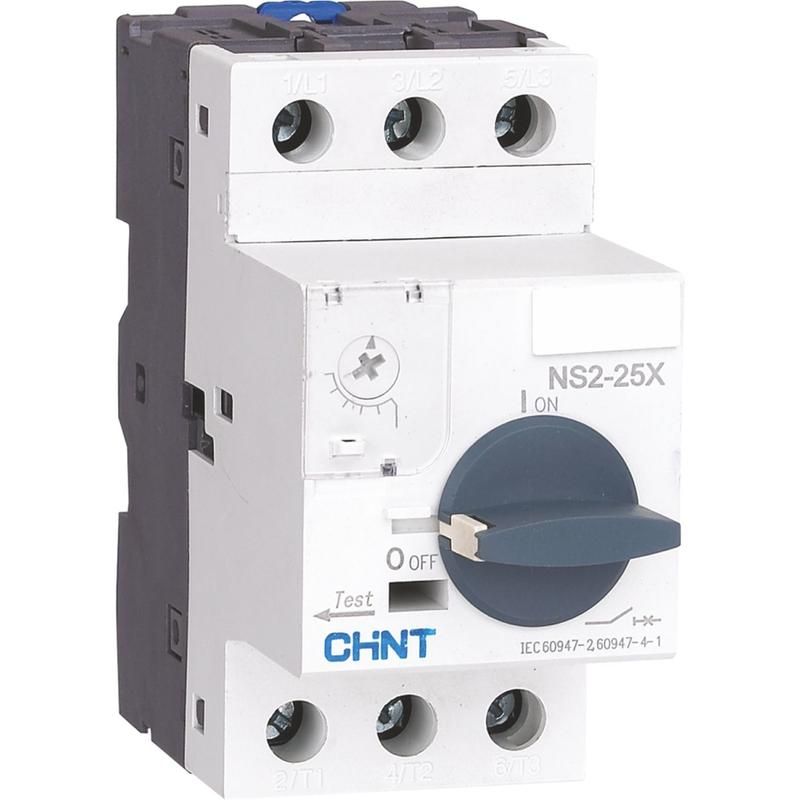

Выключатель автоматический защиты двигателя NS2-25X 9-14A с поворотной ручкой (R) | 495186 CHINT

Автоматический выключатель CHINT NS2-25X с поворотной ручкой (R) предназначен для защиты электродвигателей от перегрузок, коротких замыканий и обрыва фазы. Этот аппарат сочетает надежную термомагнитную защиту с удобным управлением и подходит для установки в силовые щиты промышленного оборудования.

Назначение и область применения

Выключатель CHINT NS2-25X используется исключительно для защиты электродвигателей мощностью, соответствующей номинальному току 14 А. Он обеспечивает комплексную защиту: от длительных перегрузок (термическая часть) и внезапных КЗ (магнитная часть), а также реагирует на обрыв одной из фаз - что предотвращает перегрев и выход двигателя из строя. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 14 А - максимальный постоянный ток, который выключатель может проводить без срабатывания при нормальной нагрузке;
• Тип расцепителя: термомагнитный - совмещает тепловую защиту от перегрузок и магнитную от короткого замыкания;
• Количество полюсов: 3 - защищает все три фазы трехфазного двигателя;
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Рабочее напряжение: 230–690 В - подходит для сетей переменного тока 380/400 В и выше, в том числе промышленных;
• Термозащита: да - чувствительна к длительному превышению тока, имитируя нагрев обмоток двигателя;
• Чувствительность к обрыву фазы: да - автоматически отключает цепь при потере одной из фаз;
• Диапазон регулировки тока короткого замыкания: 170 А - магнитный расцепитель срабатывает при токе, равном 170 А (примерно в 12 раз выше номинала);
• Управление: поворотная ручка - позволяет вручную включать/выключать питание и видеть положение контактов (ON/OFF/TRIPPED);
• Степень защиты: IP20 - защищен от доступа пальцами и предметами >12 мм, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Конструкция: стационарный - устанавливается на DIN-рейку и не имеет функции выдвижения;
• Подключение: винтовые зажимы - требует затяжки клемм усилием, указанным в инструкции, чтобы избежать перегрева.

Совместимость и монтаж

Выключатель CHINT NS2-25X монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые клеммы сверху и снизу - вход и выход можно менять местами. Для правильной работы важно соблюдать момент затяжки винтов: недостаточно плотное соединение вызывает нагрев, слишком сильное - повреждает контакт. Устройство не рассчитано на частое включение/выключение - для оперативного управления двигателем требуется использовать контактор. Выключатель NS2-25X работает в паре с внешним контактором, выполняя роль защиты, а не коммутатора.

Безопасность и стандарты

Выключатель CHINT NS2-25X соответствует международному стандарту IEC 60947-4-1 и IEC 60947-2 для устройств защиты электродвигателей. Серия NS2(X) прошла сертификацию на соответствие требованиям безопасности и надежности в условиях промышленного использования. Наличие термической защиты и реакции на обрыв фазы делает его подходящим для применений, где важна сохранность дорогостоящего оборудования.

Преимущества

• Интегрированная защита от обрыва фазы - снижает риск выхода двигателя из строя без необходимости дополнительных реле;
• Ясное визуальное положение ручки - легко определить, включен ли аппарат, сработал ли он или находится в режиме “отключено”;
• Фиксированный порог срабатывания КЗ (170 А) - не требует настройки, гарантирует быстрое отключение при аварии;
• Совместимость с другими модулями серии NS2 - позволяет собирать компактные щиты с одинаковым форм-фактором;
• Надежные винтовые клеммы - обеспечивают долговечное соединение даже при вибрациях, характерных для промышленного оборудования.

Ограничения применения

• Не предназначен для частого ручного включения/выключения - это не пускатель, а только защитное устройство;
• IP20 не допускает установку во влажных, запыленных или открытых помещениях - обязательно использование в закрытых щитах;
• Максимальный ток 14 А - нельзя использовать для двигателей выше ~3 кВт (при 380 В);
• Нельзя регулировать порог срабатывания термического расцепителя - он фиксирован под конкретный номинал (14 А);
• Не поддерживает дистанционное управление или сигнализацию состояния - только механическая ручка.

Примеры использования

• Защита двигателя воздушного компрессора 2,2 кВт в мастерской;
• Обеспечение отказоустойчивости насосной группы в системе водоснабжения;
• Контроль питания вентилятора охлаждения в цеху;
• Щитовая защита для конвейера на пищевом производстве.

Практические советы

• Выбирая выключатель CHINT NS2-25X, проверьте, что номинальный ток двигателя не превышает 14 А - лучше брать с запасом 10–15%, то есть двигатель до 12 А;
• Перед монтажом убедитесь, что кабели имеют достаточное сечение (минимум 2,5 мм2 для меди при 14 А);
• После установки протестируйте работу: искусственно вызовите перегрузку (например, заблокировав вал двигателя) - выключатель должен отключиться через несколько секунд;
• При использовании в вибрирующих средах периодически проверяйте затяжку винтов - особенно после первых 100 часов работы;
• Если нужна возможность удаленного контроля - используйте дополнительные вспомогательные контакты (не входят в базовую комплектацию).
