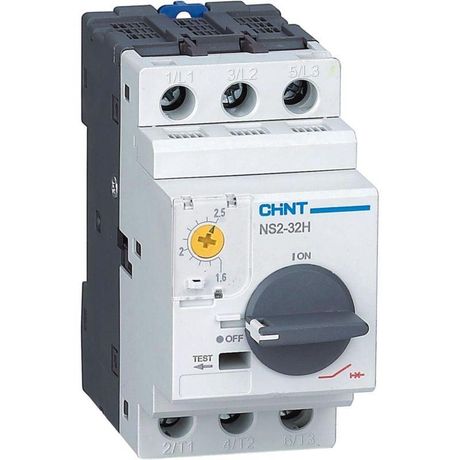

Выключатель автоматический защиты двигателя NS2-32H 9-14А с поворотной ручкой (R) | 253602 CHINT

Автоматический выключатель защиты двигателя CHINT NS2-32H 9-14А с поворотной ручкой (R) предназначен для защиты электродвигателей от перегрузок и коротких замыканий. Устройство применяется в промышленных системах управления, где требуется надежная и точная коммутация трехфазных цепей. Артикул 253602 соответствует серии NS2(X) и обеспечивает стабильную работу в условиях повышенных механических нагрузок.

Назначение и область применения

Выключатель CHINT NS2-32H 9-14А защищает электродвигатели от аварийных режимов: длительного превышения тока (перегрузка) и внезапных скачков (короткое замыкание). Подходит для установки в распределительных щитах на производствах, в системах конвейеров, насосных станциях, компрессорах и других устройствах с асинхронными двигателями. Поворотная ручка позволяет удобно управлять устройством в ограниченном пространстве.

Технические характеристики

• Номинальный ток: 9–14 А - регулируемый порог срабатывания при перегрузке, адаптирован под мощность двигателей до ~5,5 кВт.
• Количество полюсов: 3 - защита всех фаз трёхфазной сети, исключает риск работы двигателя на двух фазах.
• Отключающая способность: 50 кА - способен безопасно прервать ток короткого замыкания даже в сетях с высокой мощностью КЗ.
• Ток короткого замыкания: 170 А - минимальный ток, при котором происходит мгновенное отключение (электромагнитный расцепитель).
• Степень защиты IP20: предохраняет от контакта с внутренними частями (пальцами) и крупным мусором, но не защищена от воды и пыли - требует установки внутри закрытых шкафов.

Совместимость и монтаж

CHINT NS2-32H 9-14А монтируется на DIN-рейку шириной 35 мм, совместим со стандартными креплениями. Для подключения используются винтовые зажимы - рекомендуется затяжка моментом 0,8–1,0 Нм. Поворотная ручка обеспечивает четкую визуализацию состояния (вкл/выкл) и легко доступна при боковой установке. Обязательно соблюдайте посадочные габариты: устройство не допускает установки рядом с другими аппаратами менее чем на 10 мм с каждой стороны.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяется в соответствии с нормами безопасности для электроустановок напряжением до 690 В переменного тока. Отсутствие сертификата ATEX делает его непригодным для взрывоопасных сред.

Преимущества

• Регулируемый ток срабатывания (9–14 А) позволяет точно настроить защиту под конкретный двигатель, избегая ложных срабатываний.
• Механизм поворотной ручки снижает риск случайного включения/выключения при боковом доступе.
• Высокая отключающая способность (50 кА) гарантирует сохранность оборудования даже при серьезных авариях в сети.
• Универсальная совместимость с DIN-рейкой и типичными контактными элементами ускоряет замену и сервис.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - степень защиты IP20 требует герметичного шкафа.
• Не поддерживает функции дистанционного управления или сигнализации - только ручное управление.
• Не используется в цепях постоянного тока или с частотными преобразователями без дополнительной защиты.
• Не рассчитан на частые циклы включения/выключения более 10 раз в час - возможен износ механизма.

Примеры использования

• Защита двигателя насоса в системе водоснабжения (мощность 4 кВт, ток около 11 А).
• Коммутационная защита конвейера на пищевом производстве.
• Управление вентилятором в HVAC-системе с трехфазным питанием.
• Щитовая защита станков ЧПУ с асинхронными двигателями.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен попадать в диапазон 9–14 А. При значении ниже 9 А выбирайте другую модель.
• Избегайте установки рядом с источниками тепла - температура окружающей среды выше +40 C снижает эффективность защиты.
• При обслуживании всегда отключайте питание и используйте тестер напряжения - даже при выключенном положении ручки возможно наличие потенциала на входе.
• Для долговечности периодически осматривайте контакты на окисление и плотность затяжки проводов - особенно после первых 100 часов работы.
