Выключатель автоматический защиты двигателя NS2-25X 13-18A с поворотной ручкой (R) | 495187 CHINT

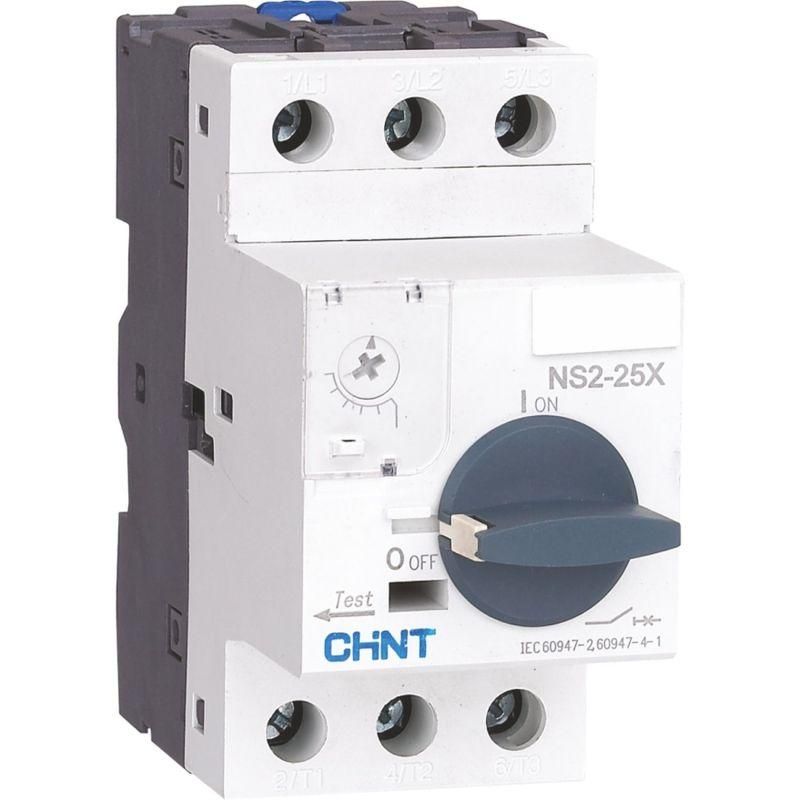

Автоматический выключатель для защиты двигателя CHINT NS2-25X с поворотной ручкой (R) - устройство для надёжного отключения трёхфазных двигателей при перегрузках, коротких замыканиях и обрывах фаз. Подходит для установки в щитах промышленного оборудования, где требуется точная настройка и механическая устойчивость.

Назначение и область применения

Выключатель CHINT NS2-25X предназначен исключительно для защиты электродвигателей. Он сочетает функции коммутации (включение/выключение) и автоматического отключения при аварийных ситуациях. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Учитывая высокую отключающую способность, он подходит для сетей с возможностью больших токов КЗ - например, в цехах с мощным электрооборудованием.

Технические характеристики

• Номинальный ток: 18 А - максимальный рабочий ток, при котором выключатель сохраняет работоспособность длительное время;
• Тип расцепителя: термомагнитный - защищает от долговременных перегрузок (тепловое срабатывание) и внезапных коротких замыканий (магнитное срабатывание);
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз трёхфазного двигателя;
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Рабочее напряжение: 230–690 В - совместим с большинством промышленных сетей переменного тока;
• Термозащита: да - чувствительна к перегреву обмоток двигателя из-за перегрузки;
• Чувствительность к обрыву фазы: да - автоматически отключает двигатель при потере одной из фаз, предотвращая его перегрев и выход из строя;
• Диапазон регулировки тока КЗ: 223 А - порог срабатывания магнитного расцепителя установлен на уровне 223 А, что соответствует типичному запасу по току для пуска двигателей;
• Управление: поворотная ручка - позволяет легко визуально определить положение (вкл/выкл/трип);
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Подключение: винтовые зажимы - требуют качественного затягивания проводов, подходят для медных жил сечением до 16 мм2;
• Конструкция: стационарный - монтируется на DIN-рейку и не предусматривает съёмную часть для быстрого обслуживания.

Совместимость и монтаж

Выключатель CHINT NS2-25X устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - необходимо соблюдать усилие затяжки, указанное в руководстве, чтобы избежать перегрева контактов. Максимальное сечение провода - 16 мм2. Нельзя использовать многожильные провода без наконечников. Выключатель не имеет встроенной кнопки “пуск” - управление осуществляется только через внешние устройства (например, пускатель или кнопочную станцию). Его нельзя применять как основной рубильник для частого ручного включения/выключения - рассчитан на редкие операции, кроме аварийного отключения.

Безопасность и стандарты

Выключатель соответствует международным требованиям IEC 60947-2 и IEC 60947-4-1. Обеспечивает класс защиты IP20, что гарантирует безопасность при работе внутри электрощита. Отсутствие открытых токоведущих частей снижает риск случайного прикосновения. Автоматическое отключение при обрыве фазы соответствует нормам безопасности для промышленных двигателей.

Преимущества

• Интегрированная защита от обрыва фазы - снижает вероятность выхода двигателя из строя;
• Механизм с поворотной ручкой - удобен для визуального контроля состояния (положение “TRIP” сразу видно);
• Высокая отключающая способность (15 кА) - обеспечивает надёжность даже в условиях слабой сети;
• Термомагнитный расцепитель - баланс между точностью срабатывания и отказоустойчивостью;
• Совместимость с сериями NS2(X) - можно заменить аналогичными моделями без переделки монтажа.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не используется как главный выключатель питания - не рассчитан на частые ручные коммутации;
• Не поддерживает дистанционное управление - требует ручного воздействия или внешнего пускателя;
• Нельзя использовать с алюминиевыми проводами без переходных наконечников - риск окисления и нагрева;
• Регулировка тока срабатывания невозможна - задана заводом на 223 А, пользователь не может её изменить.

Примеры использования

• Защита двигателя воздушного компрессора в ремонтном цехе;
• Отключение насоса в системе водоснабжения при перегрузке или обрыве фазы;
• Контроль трёхфазного конвейера на пищевом производстве;
• Щитовая защита вентилятора в HVAC-системе промышленного помещения.

Практические советы

• Перед установкой проверьте соответствие номинала двигателя (18 А) - не используйте для нагрузок выше 18 А;
• Обязательно используйте наконечники на многожильных проводах - это предотвратит ослабление контакта;
• При срабатывании (“TRIP”) всегда найдите причину - возможно, проблема в самом двигателе, а не в сети;
• Поворотная ручка должна свободно перемещаться - если заедает, проверьте наличие сторонних сил или деформации корпуса;
• Для частого включения/выключения применяйте параллельно пускатель - этот выключатель служит только защитой, а не управлением.
