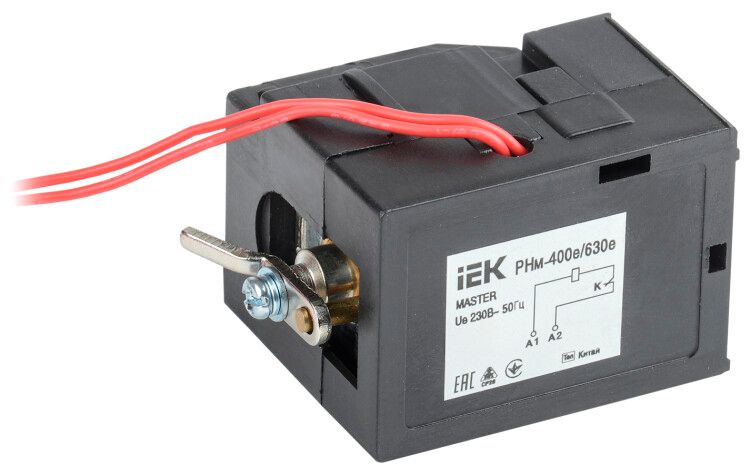

Расцепитель независимый РНм-400е/630е (РНм-39) 220В для ВА88-39 MASTER с электронным расцепителем - SVA41D-RN-02 IEK

Расцепитель независимый РНм-400е/630е (РНм-39) 220В с электронным расцепителем от IEK позволяет удалённо отключить автоматический выключатель ВА88 MASTER при необходимости - например, при аварии, плановом обслуживании или по сигналу системы управления. Этот элемент используется в силовых цепях с высокими нагрузками, где важна точность и надёжность срабатывания.

Назначение и область применения

Расцепитель независимый РНм-400е/630е (РНм-39) 220В с электронным расцепителем не защищает цепь от перегрузок или КЗ - он лишь выполняет команду на отключение. Его задача - передать импульс на механизм отключения автомата ВА88 MASTER через внешний управляющий сигнал. Применяется в системах автоматизации, на промышленном оборудовании, в щитах управления, где требуется дистанционное отключение мощных потребителей.

Технические характеристики

• Номинальный ток: 630 А - совместим с выключателями этой категории, рассчитанными на работу с такими нагрузками;
• Напряжение управления: 220 В переменного тока (AC) - работает только от сети 220 В, не поддерживает постоянный ток или другие значения;
• Рабочий диапазон напряжения питания: 230–400 В - обеспечивает стабильную работу даже при колебаниях в сети;
• Температурный режим: от -25 C до +60 C - допустимо использование в неотапливаемых помещениях, на открытых площадках, в холодных цехах;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений;
• Монтаж: крепится непосредственно на корпус выключателя ВА88 MASTER - не требует дополнительной рамки или крепёжных элементов;
• Количество контактов: 0 - не имеет самостоятельных коммутируемых контактов, управляет только механизмом отключения выключателя.

Совместимость и монтаж

Расцепитель РНм-400е/630е (РНм-39) 220В с электронным расцепителем совместим исключительно с выключателями серии ВА88 MASTER от IEK. Он фиксируется на специальном креплении на боковой поверхности аппарата - установка возможна только после монтажа самого выключателя. Подключение управляющего провода осуществляется к клеммам расцепителя, расположенным на его корпусе. Нельзя использовать с другими сериями автоматических выключателей - даже аналогичными по току.

Безопасность и стандарты

Расцепитель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электронная начинка обеспечивает стабильное срабатывание при скачках напряжения, снижает риск ложных срабатываний. Устройство не содержит взрывоопасных компонентов и не требует специальных мер защиты при работе в обычных условиях.

Преимущества

• Высокая надёжность срабатывания благодаря электронному исполнению - меньше износа, чем у механических моделей;
• Удобный монтаж - крепление происходит без инструментов, прямо на выключатель;
• Стабильная работа при температурных колебаниях - подходит для суровых условий;
• Долгий срок службы - 15 лет без замены при правильной эксплуатации;
• Поддержка системы автоматизации - легко интегрируется в PLC, SCADA, системы безопасности.

Ограничения применения

• Не работает от постоянного тока - только 220 В AC; если в системе используется DC, нужен другой тип расцепителя;
• Не поддерживается с выключателями других серий - даже если они имеют такой же номинальный ток;
• Не является защитным устройством - не реагирует на перегрузки, КЗ или просадки напряжения в цепи; только на внешнюю команду;
• Не предназначена для частого включения/выключения - рекомендовано не более 1000 операций в год для сохранения срока службы.

Примеры использования

• Автоматическое отключение насосной станции при срабатывании датчика уровня;
• Отключение конвейера при аварийной остановке линии;
• Дистанционное отключение группы оборудования при пожарной сигнализации;
• Обслуживание шкафа управления - отключение по кнопке или с пульта дистанционного управления.

Практические советы

• Проверьте соответствие модели выключателя - расцепитель РНм-400е/630е (РНм-39) 220В с электронным расцепителем работает только с ВА88 MASTER;
• При подключении управляющей цепи используйте медный провод сечением не менее 1,5 мм2 - малое сечение может вызвать перегрев;
• Не подключайте к одному расцепителю несколько выключателей - каждый аппарат требует своего расцепителя;
• При монтаже в местах с повышенной влажностью или запылённостью - убедитесь, что выключатель ВА88 MASTER также имеет подходящую степень защиты IP;
• При тестировании системы - подавайте напряжение 220 В на расцепитель кратковременно (не более 1 секунды), чтобы не перегреть катушку.
