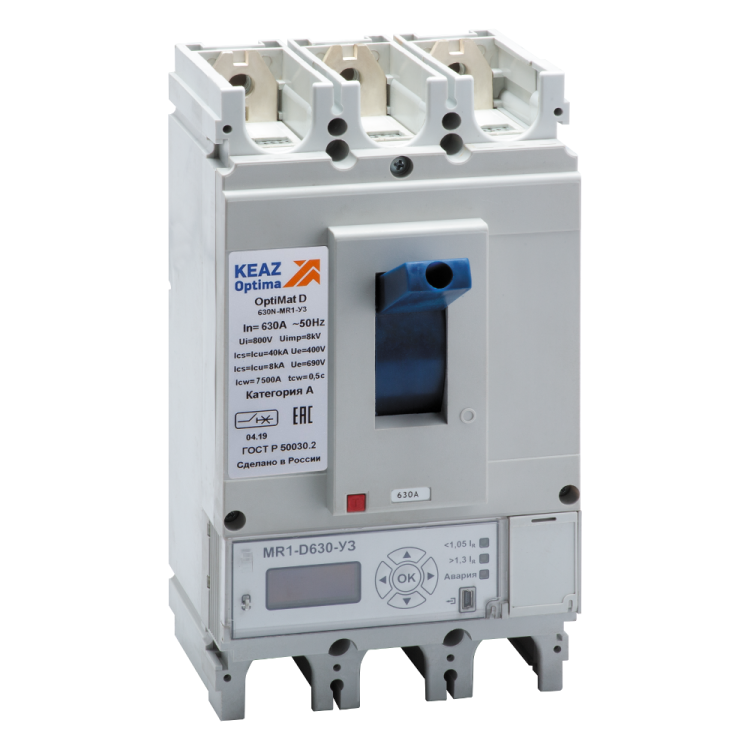

Выключатель автоматический 630А 40кА OptiMat D630N MR1 У3 КЭАЗ 279890

Автоматический выключатель 630А 40кА D630N-MR1-У3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, предназначенный для надёжной защиты мощных электрических цепей переменного тока. Этот аппарат сочетает высокую отключающую способность, точную настройку защиты и устойчивость к широкому диапазону температур, что делает его подходящим решением для промышленных объектов, где важна безопасность и долговечность.

Назначение и область применения

Автоматический выключатель 630А 40кА D630N-MR1-У3 предназначен для защиты электрических сетей от перегрузок и коротких замыканий. Применяется в системах питания крупного оборудования: промышленных станках, конвейерах, трансформаторных подстанциях, распределительных щитах средней и большой мощности. Подходит для установки в помещениях с контролируемой средой благодаря защите IP20. Установка осуществляется на монтажную плату, что типично для стационарных распределительных устройств.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальная отключающая способность: 40 кА - способен аварийно отключить цепь даже при очень больших токах КЗ
• Количество полюсов: 3
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания
• Диапазон настройки защиты от перегрузки: 252–630 А - можно задать чувствительность под конкретную нагрузку
• Настройка магнитного расцепления: 1,5–10 In - гибкая настройка реакции на КЗ
• Диапазон срабатывания при КЗ: 375–6300 А - обеспечивает быстрое отключение при значительных скачках тока
• Частота: 50 Гц
• Максимальное сечение кабеля: 120 мм2 - совместим с толстыми медными проводниками
• Климатическое исполнение: У3 - работает при температурах от –40 C до +70 C
• Степень защиты: IP20 - предохраняет от доступа пальцев и твердых предметов, но не от воды
• Подключение: болтовое - требует качественного затягивания контактных зажимов
• Привод: ручной рычажковый - управление вручную, без автоматических механизмов (по умолчанию)
• Крепление: винтовое на монтажную плиту
• Гарантия: 60 месяцев

Совместимость и монтаж

Выключатель 630А 40кА D630N-MR1-У3 рассчитан на стационарную установку на монтажную плату. Для правильного монтажа необходимо:

• Использовать монтажную плату с соответствующими отверстиями и жёстким креплением
• Обеспечить достаточное пространство вокруг аппарата для теплоотвода - особенно при работе на максимальном токе
• Затягивать болты подключения с моментом, указанным в руководстве; недостаточно плотное соединение вызывает нагрев
• Не использовать в условиях повышенной запылённости или сырости - IP20 не защищает от попадания жидкостей
• Опционально возможно подключение моторного привода для удалённого управления - требуется доп. комплектация

Безопасность и стандарты

Автоматический выключатель 630А 40кА D630N-MR1-У3 соответствует следующим нормативам:

• ГОСТ Р 50030.2 - российские требования к автоматическим выключателям
• ТУ3422-062-05758109-2015 - технические условия производства КЭАЗ
• Внесён в Реестр радиоэлектронной продукции (код РЭ-2519/20)

Функция защиты по минимальному напряжению предотвращает самопроизвольное включение после просадки напряжения - повышает безопасность технологического процесса.

Преимущества

• Электронный расцепитель даёт точную, программируемую защиту - отличается от базовых тепловых моделей
• Широкий диапазон настроек (252…630 А) позволяет адаптировать защиту под любые нагрузки внутри номинала
• Высокая отключающая способность (40 кА) гарантирует работу даже в местах с большими токами КЗ
• Устойчивость к экстремальным температурам (-40…+70 C) - подходит для холодных ангаров и жарких цехов
• Произведён КЭAZ - проверенная российская компания с собственной сертифицированной линейкой OptiMat D

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита
• IP20 исключает использование вне помещений или в сырых средах (например, на открытых площадках, в бассейнах, на улице)
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию состояния без внешних модулей
• Требуется профессиональная настройка расцепителя - неквалифицированная регулировка снижает эффективность защиты
• Не предназначен для частого оперирования вручную - рассчитан на штатное отключение, а не на ежедневное коммутирование

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими двигателями суммарной мощностью более 300 кВт
• Защита главного питателя трансформаторной подстанции 6(10)/0,4 кВ
• Щитовая защита системы кондиционирования воздуха на крупном производстве
• Линии питания сварочных комплексов с импульсными нагрузками

Практические советы

• Выбирая этот выключатель, обязательно проверьте соответствие расчетного тока КЗ вашей сети - он не должен превышать 40 кА
• При настройке расцепителя начинайте с нижнего значения (252 А) и увеличивайте постепенно, наблюдая за работой оборудования
• Для удобства обслуживания используйте специальные крышки и блокировки - они не входят в комплект, но рекомендованы КЭАЗ
• Проверяйте состояние болтовых соединений каждые 6–12 месяцев - особенно при постоянной нагрузке выше 500 А
• Если нужна дистанционная командировка - заказывайте опцию моторного привода сразу при покупке, так как модификация невозможна после сборки
