Блок замены автоматического выключателя-Э06В-OptiMat D630N-MR2.1-ВИ-ВК-НР110DC/230AC-ПД230AC-КК-ВВЦ-РВЦ| 323794 | КЭАЗ

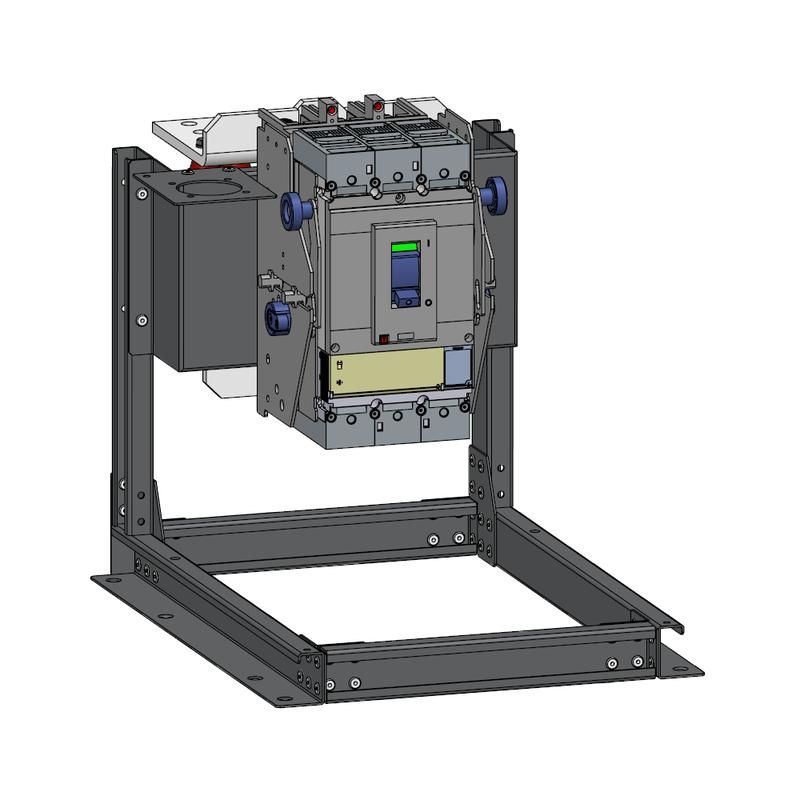

Блок замены автоматического выключателя Э06В OptiMat D630N MR2.1 ВИ ВК НР110DC/230AC ПД230AC КК ВВЦ РВЦ от КЭАЗ предназначен для замены устаревших автоматических выключателей типов АВМ и Электрон вExisting НКУ без переделки корпуса. Это решение сочетает совместимость со старой конструкцией и современные технические возможности - надёжность, высокую отключающую способность и удобство обслуживания.

Назначение и область применения

Блок замены Э06В OptiMat D630N используется для ретрофита - замены изношенных или устаревших автоматических выключателей в уже смонтированных силовых щитах. Подходит для модернизации оборудования на промышленных объектах: цехах, насосных станциях, конвейерах, системах энергообеспечения. Особенно эффективен там, где требуется сохранить габариты и расположениеexisting ячеек, но повысить безопасность и надёжность защиты.

Технические характеристики

• Номинальное напряжение: до 690 В - работает в сетях переменного и постоянного тока (до 230 В AC / 110 В DC).
• Номинальный ток: 630 А - рассчитан на нагрузки средней и большой мощности.
• Отключающая способность: 40 кА - обеспечивает безопасное отключение при больших токах короткого замыкания.
• Количество полюсов: 3 - защищает трёхфазную цепь.
• Диапазон установки расцепителя: 630 А - фиксированный, без регулировки.
• Конструкция: выдвижное/выкатное устройство - позволяет легко доставать блок для осмотра и замены без демонтажа проводов.
• Тип подключения: на шину - монтаж через контактные шины, исключает необходимость переподключения.
• Количество контактов: 4 - два входных и два выходных для подключения шинной системы.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, не предназначено для работы во влажной или запылённой среде вне корпуса.
• Тип элемента управления: рычажковый - простой, наглядный и надёжный механизм включения/отключения.

Совместимость и монтаж

Блок замены Э06В OptiMat D630N спроектирован для прямой замены выключателей АВМ и Электрон. Он точно соответствует посадочным размерам и положению контактных шин в классических ячейках НКУ. Монтаж выполняется в три этапа:

1. Отключите питание и снимите старый выключатель.
2. Установите новый блок в прежнее место - он фиксируется тем же креплением и подключается к имеющимся шинам.
3. Закройте крышку и проверьте механическое перемещение рычага - он должен двигаться свободно.

Не требует доработки шасси, сверления или изменения проводки. Удобен для быстрой замены в условиях производства.

Безопасность и стандарты

Блок замены Э06В OptiMat D630N соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Отключающая способность 40 кА гарантирует безопасность даже при аварийных режимах. Конструкция предотвращает случайное прикосновение к токоведущим частям благодаря изолированной рамке и механизму выдвижения. IP20 допускает использование только внутри закрытых щитов.

Преимущества

• Сохраняет оригинальную компоновку щита - не нужна реконструкция корпуса.
• Повышает надёжность: новые материалы, более точные расцепители и повышенная отключающая способность.
• Обеспечивает быстрый сервис: выдвижная конструкция позволяет менять блок за 10–15 минут без отсоединения проводов.
• Снижает простои: замена происходит без остановки всего участка - достаточно отключить одну ячейку.
• Совместим с существующими шинами - экономия времени и средств на переоборудование.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от воды, пыли и внешних воздействий.
• Фиксированный номинальный ток 630 А - нельзя изменить чувствительность расцепителя, подбор осуществляется заранее.
• Подходит только для замены конкретных моделей: АВМ и Электрон. Для других типов выключателей потребуется другой ретрофит.
• Не предназначен для частого включения/отключения - не является коммутационным аппаратом для оперативного управления.

Примеры использования

• Замена старого автомата АВМ-1000 в цеховой ячейке на заводе по производству металлоизделий.
• Модернизация распределительного пункта на пищевом предприятии с использованием существующих шинных систем.
• Обновление защиты на конвейере в логистическом комплексе без остановки всей линии.
• Переход с устаревшего аппарата Электрон на современный аналог в щитах 1980–2000 годов выпуска.

Практические советы

• Перед заменой обязательно проверьте соответствие номинала тока (630 А) и напряжения сети (до 690 В AC/DC).
• Убедитесь, что шины в вашем щите имеют те же параметры - шаг, форма и количество контактов должны совпадать.
• При работе с выдвижным блоком используйте изолирующие средства - даже при отключенном питании есть потенциальная опасность.
• Не пытайтесь использовать этот блок как самостоятельный выключатель - он предназначен только для замены в готовой ячейке.
• Храните запасной блок Э06В OptiMat D630N - он может понадобиться при внезапной поломке, особенно на критически важных участках.
