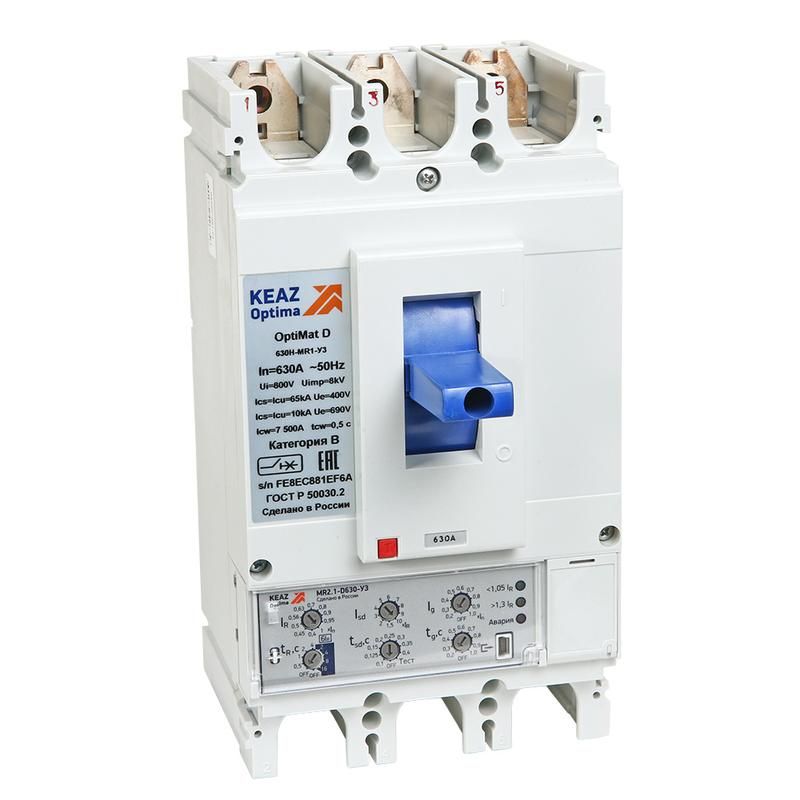

Выключатель автоматический OptiMat D630N-MR1.1-У3| 321650 | КЭАЗ

Автоматический выключатель OptiMat D630N-MR1.1-У3 в литом корпусе - устройство для защиты электрических цепей мощностью до 630 А, предназначенное для стационарной установки на монтажную плату. Бренд КЭАЗ обеспечивает надёжность и точность работы этого устройства в условиях повышенных нагрузок и электромагнитных помех.

Назначение и область применения

OptiMat D630N-MR1.1-У3 в литом корпусе используется для защиты кабелей, распределительных щитов и промышленного оборудования от перегрузок, коротких замыканий и аварийных режимов. Подходит для систем с напряжением до 690 В переменного тока, особенно там, где требуется высокая точность срабатывания и управление - например, на крупных производствах, в энергообъектах, на конвейерах и в системах с частотными преобразователями.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальная отключающая способность (Icu): 40 кА - способность безопасно отключить цепь при максимальном токе короткого замыкания.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитан прибор.
• Количество полюсов: 3 - защищает три фазы трёхфазной системы.
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени, вести журнал событий и диагностировать причину отключения.
• Конструкция: стационарный - предназначен для жёсткой фиксации на монтажной плате, не предусматривает возможность перемещения после установки.
• Привод: ручной рычажковый - включение/выключение осуществляется вручную через механический рычаг.
• Подключение силовой цепи: винтовое - надёжное соединение с помощью болтов, требует правильного момента затяжки.
• Степень защиты IP30 - защита от доступа к токоведущим частям инструментами и частицами больше 2,5 мм; пылевлагозащита отсутствует - не предназначено для открытых или влажных помещений.
• Моторный привод: опционально - можно дополнительно установить для удалённого или автоматического управления.
• Защита по минимальному напряжению: да - отключает цепь при падении напряжения ниже заданного порога, предотвращая повреждение оборудования при “проседании” сети.

Совместимость и монтаж

OptiMat D630N-MR1.1-У3 в литом корпусе монтируется исключительно на монтажную плату - не подходит для DIN-рейки. Для установки необходимо подготовить отверстия под крепёж и обеспечить доступ к винтовым зажимам. Учитываются габариты устройства и посадочные размеры - перед монтажом сверьте чертёж с реальным местом установки. Монтаж допускается только в сухих, закрытых помещениях с температурой в пределах нормы эксплуатации. Отсутствие вспомогательных контактов означает, что сигналы состояния (например, “замкнут” / “разомкнут”) нельзя получить без внешних модулей.

Безопасность и стандарты

OptiMat D630N-MR1.1-У3 в литом корпусе соответствует требованиям международных стандартов на автоматические выключатели в литом корпусе. Электромагнитная совместимость обеспечена - устройство устойчиво к импульсным перенапряжениям, атмосферным и радиочастотным помехам. Функция токоограничения снижает энергию короткого замыкания, защищая шины и кабели от теплового воздействия. Наличие защиты по минимальному напряжению предотвращает самозапуск оборудования после восстановления питания.

Преимущества

• Электронный расцепитель обеспечивает точную настройку токовых и временных характеристик - адаптируется под конкретную нагрузку.
• Индикация причины срабатывания - позволяет быстро определить, было ли отключение вызвано перегрузкой, КЗ или просадкой напряжения.
• Журнал событий - записывает историю срабатываний, полезен для анализа отказов и профилактики.
• Мостиковая контактная система роторного типа - повышает долговечность контактов и снижает риск нагрева при больших токах.
• Полная селективность с другими устройствами серии OptiMat - позволяет выстроить координированную защиту без ложных срабатываний.
• Увеличенный срок службы кабелей и шин благодаря токоограничению и стабильной работе.

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - степень защиты IP30 не обеспечивает герметичность.
• Требуется стационарная установка на монтажную плату - невозможно использовать в мобильных или переносных аппаратах.
• Отсутствие вспомогательных контактов - не поддерживает прямую интеграцию в системы автоматизации без дополнительных модулей.
• Не рекомендован для сетей с постоянным током - только для переменного тока до 690 В.
• Требует профессионального монтажа и контроля момента затяжки винтов - некорректная установка может привести к перегреву и выходу из строя.

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха с мощными двигателями.
• Защита линии питания частотного преобразователя на конвейере.
• Центральный выключатель в системе бесперебойного питания с батарейным массивом и инвертором.
• Щиты управления насосными станциями, компрессорами и другим оборудованием с высокими пусковыми токами.

Практические советы

• Перед установкой проверьте соответствие номинального тока 630 А нагрузке - не превышайте этот параметр даже кратковременно.
• При монтаже используйте динамометрический ключ для затяжки винтов - пере- или недотянутые соединения вызывают нагрев и выход из строя.
• Если нужна сигнализация состояния - подключите внешние вспомогательные контакты или реле.
• Для удаленного управления установите опциональный моторный привод - он позволит включать/отключать OptiMat D630N-MR1.1-У3 в литом корпусе с пульта или SCADA-системы.
• Обязательно запишите настройки расцепителя - они сохраняются в памяти, но потеря питания без бэкапа может сбросить параметры.
• Проверяйте наличие сертификатов КЭАЗ - продукт должен иметь документацию, подтверждающую соответствие ГОСТ Р 50030.2 и IEC 60947-2.
