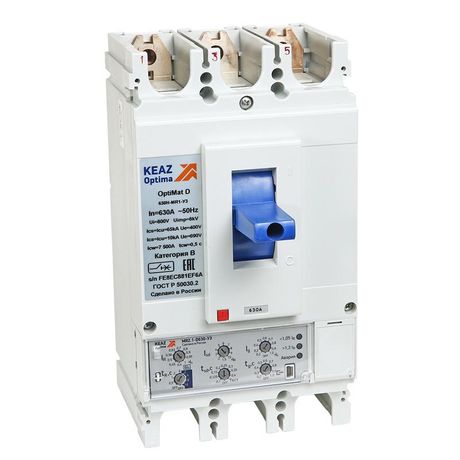

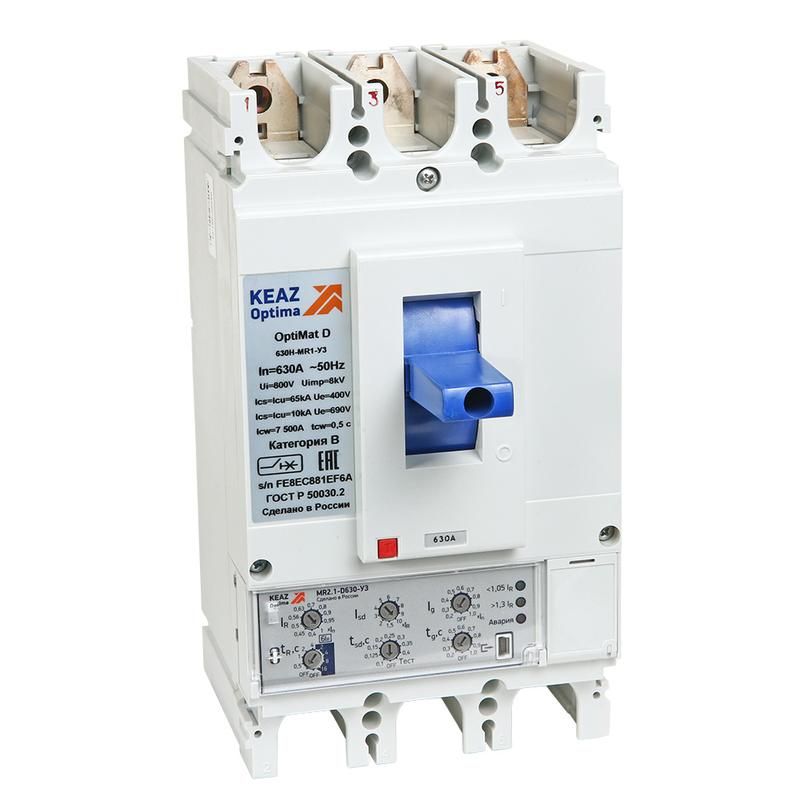

Выключатель автоматический OptiMat D630H-MR2.1-У3| 321664 | КЭАЗ

Автоматический выключатель OptiMat D630H-MR2.1-У3 от КЭАЗ предназначен для защиты электрических цепей с током до 630 А в промышленных системах. Выключатель OptiMat D630H-MR2.1-У3 оснащён электронным расцепителем и выкатной конструкцией, что обеспечивает надёжную работу даже при высоких токах короткого замыкания - до 65 кА.

Назначение и область применения

OptiMat D630H-MR2.1-У3 используется для защиты кабелей, трансформаторов, двигателей и другого оборудования в промышленных распределительных щитах. Подходит для объектов с высокими требованиями к надёжности: заводские линии, насосные станции, системы вентиляции, конвейеры, энергоёмкие производства. Применяется там, где требуется точная настройка защиты, контроль параметров сети и возможность диагностики причин отключения.

Технические характеристики

• Номинальное напряжение: 690 В - работает в трёхфазных сетях переменного тока с высоким напряжением.
• Номинальный ток длительной нагрузки (Iu): 630 А - рассчитан на постоянную работу при токе до этого значения.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность (Icu): 65 кА - способен безопасно отключить цепь при максимальном токе короткого замыкания до 65 тысяч ампер.
• Тип расцепителя: электронный - позволяет точно задавать пороги срабатывания по току и времени, вести журнал событий, определять причину отключения.
• Диапазон настройки тока перегрузки: 252–630 А - можно настраивать чувствительность защиты в широком пределе, адаптируя под конкретную нагрузку.
• Защита по минимальному напряжению: да - отключает цепь при падении напряжения ниже установленного порога, защищая оборудование от повреждений при аварийных режимах.
• Способ монтажа: монтажная плата - устанавливается на жёстко закреплённую плату внутри щита, не требует DIN-рейки.
• Тип подключения: на шину - силовые проводники подключаются к специальным контактам шинной системы, исключает использование кабельных зажимов.
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; применяется только во внутренних помещениях.
• Привод: ручной - управление осуществляется через рычажковый переключатель, без автоматического привода.
• Количество вспомогательных контактов: 0 - не имеет сигналов удалённого состояния, не поддерживает дистанционный контроль.

Совместимость и монтаж

OptiMat D630H-MR2.1-У3 - выкатное устройство, что позволяет легко извлекать его из щита для обслуживания без демонтажа проводов. Установка выполняется на монтажную плиту с соблюдением рекомендаций по моменту затяжки болтов и расположению шин. Для работы необходимо обеспечить свободный доступ к передней части аппарата для оперативного переключения рычага. Отсутствие вспомогательных контактов ограничивает возможности интеграции в системы АСУ ТП - для таких задач потребуется внешний модуль сигнализации.

Безопасность и стандарты

OptiMat D630H-MR2.1-У3 соответствует международным нормам безопасности для аппаратов класса распределения. Электромагнитная совместимость и устойчивость к импульсным перенапряжениям обеспечивают стабильную работу в условиях промышленных помех. Функция токоограничения снижает энергию, проходящую через цепь при КЗ, минимизируя риск повреждения шин и кабелей. Наличие защиты по минимальному напряжению предотвращает самозапуск оборудования после восстановления питания.

Преимущества

• Электронный расцепитель обеспечивает гибкую настройку и точную защиту - отличается от обычных тепловых расцепителей, которые менее чувствительны к изменениям нагрузки.
• Выкатная конструкция упрощает техобслуживание: достаточно вытянуть блок, не отключая всю сеть.
• Широкий диапазон настройки тока перегрузки (252–630 А) позволяет использовать один тип устройства для различных нагрузок.
• Интеграция в линейку OptiMat D гарантирует полную селективность - другие автоматы этой же серии будут отключаться раньше, если проблема возникнет дальше по цепи.
• Мостиковая контактная система роторного типа повышает долговечность и снижает нагрев при больших токах.

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP20 не защищает от влаги и пыли.
• Отсутствие вспомогательных контактов делает невозможным дистанционный контроль состояния (вкл./выкл.) без дополнительных решений.
• Требует монтажа на жёсткую плату - не подходит для стандартных щитов с DIN-рейками.
• Не рекомендуется для бытовых или маломощных объектов - избыточен по мощности и стоимости для нагрузок ниже 200 А.

Примеры использования

• Главный входной автомат в промышленном распределительном щите цеха с мощностью 400 кВт.
• Защита главного питателя для группы частотных преобразователей на конвейере.
• Щит управления крупным насосным узлом с высоким пусковым током.
• Распределительный пункт на заводе с несколькими трансформаторами 6(10)/0,4 кВ.

Практические советы

• Перед установкой проверьте соответствие посадочных размеров монтажной платы - OptiMat D630H-MR2.1-У3 требует точного сверления отверстий под крепёж.
• Настройте ток перегрузки не выше 85% от номинального тока защищаемого кабеля - это продлит срок службы изоляции.
• При работе с шинами используйте только медные шины с достаточным сечением - алюминиевые не подходят из-за большего сопротивления и риска нагрева.
• Обязательно проведите тестирование срабатывания расцепителя после монтажа - особенно важно при изменении настроек.
• Для систем с дистанционным контролем добавьте внешние реле состояния - OptiMat D630H-MR2.1-У3 не предоставляет этих сигналов самостоятельно.
