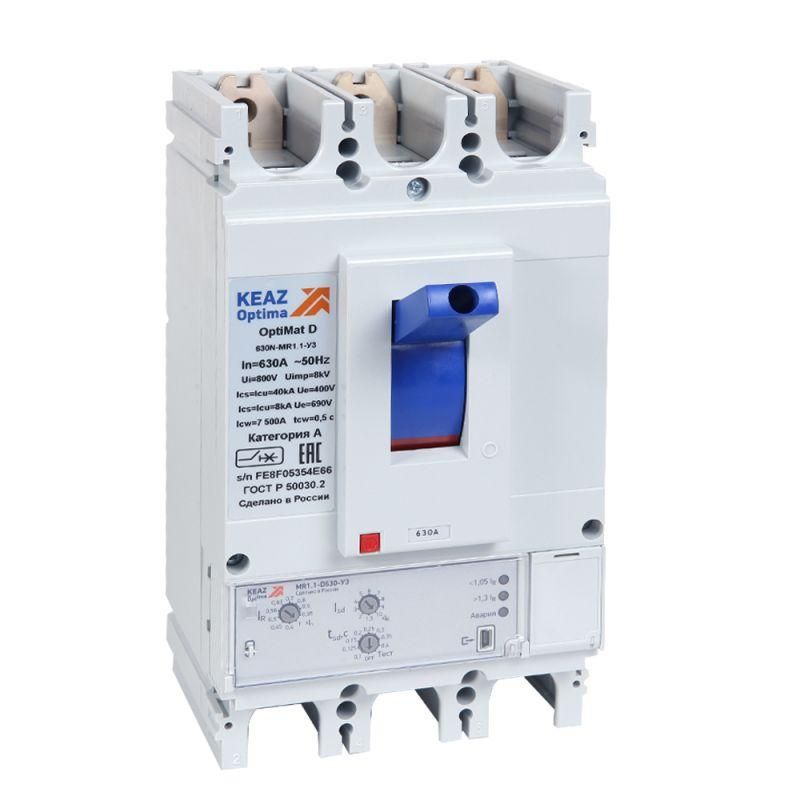

Выключатель автоматический OptiMat D400H-MR1.1-У3-РЕГ | 353184 КЭАЗ

Автоматический выключатель КЭАЗ 353184 — трёхполюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Номинальный ток 630 А и отключающая способность 65 кА делают его подходящим для мощных распределительных щитов в промышленных объектах. Установка уставки расцепления на 160 А позволяет гибко настроить защиту под конкретную нагрузку.

Назначение и область применения

Автоматический выключатель КЭАЗ 353184 предназначен для коммутации и защиты электрических цепей переменного тока в распределительных устройствах. Он защищает оборудование от перегрузок и коротких замыканий, обеспечивая безопасную работу систем с высокой мощностью. Применяется в промышленных щитах, на входе в цеховые сети, для защиты трансформаторов, крупных двигателей и других потребителей с током до 630 А.

Технические характеристики

• Количество полюсов: 3 — защита всех трёх фаз одновременно.
• Номинальный ток длительной нагрузки (Iu): 630 А — максимальный постоянный ток, который выключатель может проводить без повреждений.
• Уставка тока расцепления: регулируется в диапазоне 160–400 А — можно задать порог срабатывания при перегрузке в пределах этого интервала.
• Номинальная отключающая способность: 65 кА — способность безопасно отключить цепь при максимальном токе короткого замыкания.
• Номинальное напряжение: 400–690 В — работает в сетях среднего напряжения, включая промышленные системы 400 В и 690 В.
• Степень защиты: IP30 — защита от доступа инструментами и частицами больше 2,5 мм; не защищён от воды и пыли.
• Тип управления: рычажковый — удобное механическое управление положением «Вкл/Выкл».
• Подключение силовой цепи: винтовое — надёжное соединение с помощью болтовых зажимов.
• Моторный привод: есть — возможность удалённого управления через внешний электропривод (не в комплекте).
• Конструкция: встраиваемое устройство фиксированной установки — монтируется жёстко в шкаф, не извлекается после установки.
• Вспомогательные контакты: отсутствуют — нельзя подключить сигнализацию состояния или дистанционное управление без внешних модулей.

Совместимость и монтаж

Автоматический выключатель КЭАЗ 353184 устанавливается в сборные металлические шкафы с соответствующими DIN-рейками или специальными креплениями. Поскольку он имеет фиксированную конструкцию, его невозможно снять без демонтажа всей группы. Для работы с моторным приводом требуется отдельно приобрести совместимый приводной механизм. Подключение силовых проводов выполняется через винтовые зажимы — необходимо соблюдать момент затяжки, указанный в руководстве. Диаметр провода рекомендуется проверять по таблице производителя — для 630 А используются медные жилы сечением от 150–240 мм².

Безопасность и стандарты

Автоматический выключатель КЭАЗ 353184 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция выполнена в литом корпусе, обеспечивающем механическую прочность и изоляцию. Отключение происходит за счёт теплового и электромагнитного расцепителей, что гарантирует быстрое реагирование на аварийные режимы. Однако степень защиты IP30 требует установки внутри закрытых шкафов — использование вне помещений или во влажных условиях запрещено.

Преимущества

• Высокая отключающая способность (65 кА) — подходит для мест с большой потенциальной энергией короткого замыкания.
• Широкий диапазон настройки уставки (160–400 А) — позволяет точно адаптировать защиту под тип нагрузки.
• Наличие моторного привода — даёт возможность автоматизации и дистанционного управления.
• Литой корпус — повышенная долговечность и устойчивость к вибрациям в промышленной среде.

Ограничения применения

• Не предназначен для использования вне закрытых шкафов — IP30 не защищает от влаги и пыли.
• Отсутствие вспомогательных контактов — нельзя получить сигнал о состоянии выключателя без дополнительных модулей.
• Фиксированная конструкция — невозможен быстрый демонтаж или замена без отключения питания и частичного разбора шкафа.
• Не подходит для цепей постоянного тока — только для переменного тока 400–690 В.

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью более 250 кВт.
• Щитовая защита трансформатора 630 кВА на предприятии.
• Коммутирующее устройство перед группой частотных преобразователей или больших насосов.
• Распределительный щит на заводе с высокой вероятностью коротких замыканий (например, сварочные участки).

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки винтов — недостаточное усилие вызывает нагрев, избыточное — повреждает контакт.
• Если нужна сигнализация состояния («Вкл/Выкл»), используйте внешние вспомогательные контакты типа КЭАЗ МК-101.
• Для дистанционного управления подберите моторный привод, совместимый с сериями КЭАЗ серии ABBE или аналогичными.
• Избегайте установки рядом с источниками тепла — температурные колебания влияют на точность тепловой защиты.
• Проверяйте уставку расцепления после монтажа — она должна соответствовать расчетному рабочему току оборудования, а не максимуму кабеля.
