Электропривод CD2 AV POWER-3 AVERES EKF mccb-3-CD2-av

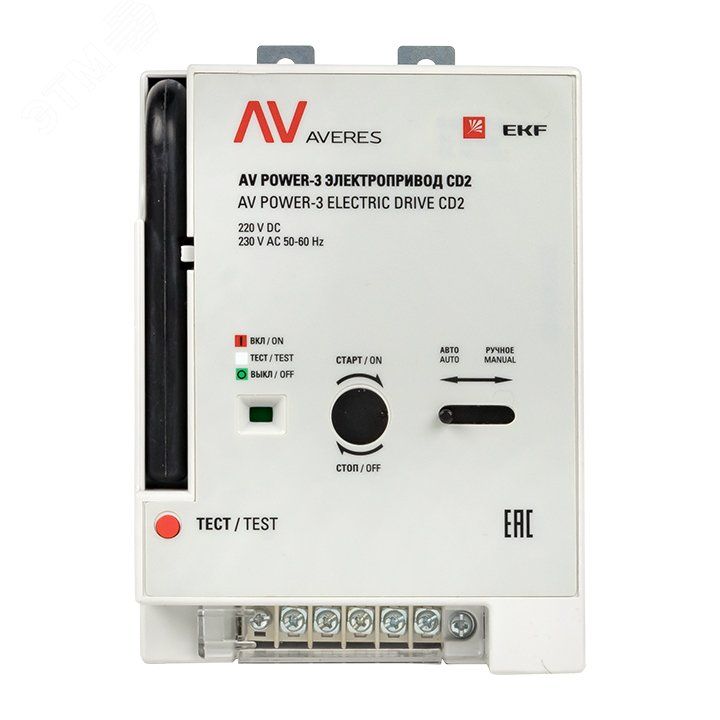

Электропривод CD2 AV POWER-3 от EKF - это компактный электрический привод для автоматического управления выключателями серии Averes. Он предназначен для установки на монтажную плату и работает в условиях умеренного климата, обеспечивая надёжное дистанционное управление в промышленных сетях.

Назначение и область применения

Электропривод CD2 AV POWER-3 используется для удалённого включения и отключения автоматических выключателей серии Averes. Подходит для систем, где требуется автоматизация процессов управления питанием - например, в щитовых помещениях, на производственных линиях, в системах энергообеспечения объектов с высокой степенью ответственности.

Технические характеристики

• Тип привода: электрический
• Напряжение питания цепи управления: 230 В
• Тип тока: переменный или постоянный
• Мощность потребления: 14 Вт
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды
• Материал корпуса: металл
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности
• Способ монтажа: крепление на монтажную плату
• Соответствие стандартам: ГОСТ Р 50030.2-99
• Цвет: серый

Совместимость и монтаж

Электропривод CD2 AV POWER-3 совместим исключительно с выключателями серии Averes (CD2 AV). Крепится непосредственно на корпус выключателя, не требует дополнительных адаптеров. Для подключения проводов управления используются клеммы, расположенные на боковой поверхности корпуса выключателя. Монтаж выполняется на жестко закреплённую металлическую плату - не допускается установка на гибкие или вибрирующие поверхности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-99, регламентирующим безопасность аппаратов низковольтного распределения. Степень защиты IP20 позволяет использовать привод только внутри закрытых щитов или помещений, исключающих попадание влаги, пыли и внешних воздействий.

Преимущества

• Поддерживает как переменный, так и постоянный ток - гибкость в проектировании цепей управления
• Низкая мощность (14 Вт) снижает нагрузку на источник питания
• Металлический корпус обеспечивает механическую прочность и долговечность
• Работает в широком температурном диапазоне - подходит для холодных и влажных условий
• Простая интеграция с существующими выключателями Averes без доработки системы

Ограничения применения

• Не предназначена для открытого монтажа - из-за IP20 запрещено использование вне герметичных щитов
• Не поддерживает частотное управление или регулирование скорости - только дискретное включение/выключение
• Совместим только с выключателями серии Averes; не работает с другими типами автоматов
• Не имеет функций диагностики или обратной связи - контроль состояния осуществляется сторонним оборудованием

Примеры использования

• Автоматическое отключение оборудования при аварии в цехе через сигнал от PLC
• Управление освещением или вентиляцией в распределительном щите здания
• Интеграция в систему бесперебойного питания для отключения несущественных нагрузок при перегрузке
• Удалённое управление группой выключателей в серверной комнате

Практические советы

• Проверьте соответствие модели выключателя - привод CD2 AV POWER-3 фиксируется только на устройствах серии Averes, другие модели не подходят
• Обеспечьте достаточное пространство вокруг привода для теплоотвода - даже при малой мощности длительная работа в замкнутом пространстве может вызвать нагрев
• При использовании в системах с PLC убедитесь, что выходной сигнал соответствует 230 В AC/DC - не используйте импульсные или слабые управляющие сигналы
• При монтаже на плату соблюдайте рекомендованную плотность крепления - перегрузка крепёжных точек может деформировать корпус
• Не применяйте привод в средах с высокой конденсацией влаги - IP20 не предохраняет от капель или паров
