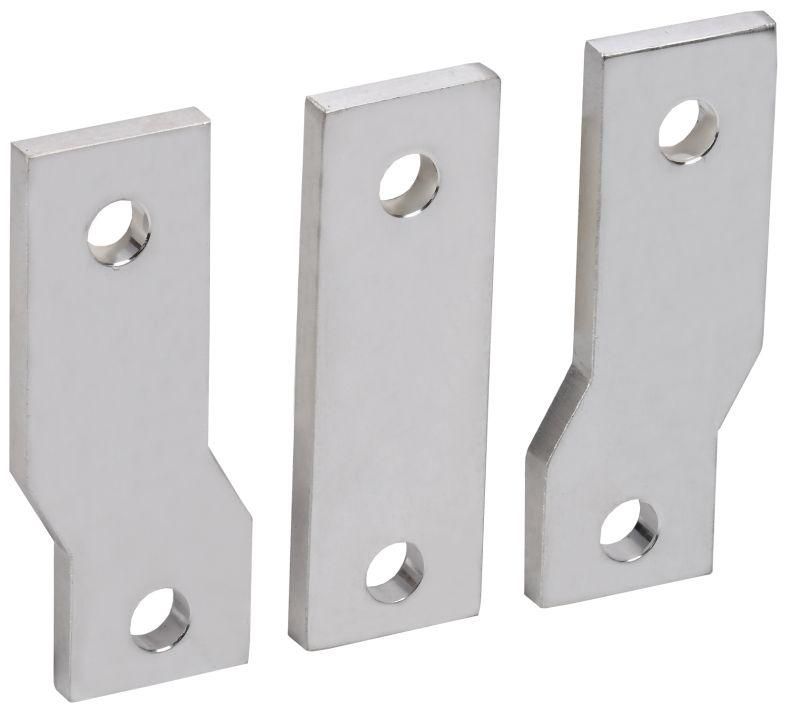

Расширитель выводов РВм-630/800 (РВм-40) MASTER 630/800 IEK (ИЭК) SVA70D-RV-02

Расширитель выводов РВм-630/800 (РВм-40) MASTER от IEK предназначен для удобного подключения кабелей и шин к автоматическим выключателям в литом корпусе, обеспечивая увеличение расстояния между выводами и возможность подключения нескольких проводников на один контакт. Этот элемент токоведущей системы особенно полезен при компактной сборке щитов и сложных схемах распределения энергии.

Назначение и область применения

Расширитель выводов РВм-630/800 (РВм-40) MASTER используется для организации надёжного соединения между автоматическими выключателями и внешними проводниками. Он позволяет:

• Увеличить физическое расстояние между выходными клеммами выключателя - это упрощает доступ и снижает риск замыканий;
• Подключить несколько кабелей к одной клемме выключателя без перегрузки контакта;
• Обеспечить более гибкую маршрутизацию шин и кабелей в плотных распределительных щитах.

Применяется в промышленных и коммерческих электроустановках: на станках, конвейерах, в системах управления зданиями, где требуется высокая плотность монтажа и надёжная передача тока.

Технические характеристики

Модель РВм-630/800 (РВм-40) MASTER соответствует типоразмеру РВм-40, что указывает на совместимость с выключателями серии Master с номинальным током до 630–800 А. Конструкция рассчитана на работу с медными жилами и шинами, сохраняет целостность токоведущих путей без потерь проводимости. Напряжение и частота не указаны - предполагается использование в сетях переменного тока до 690 В, согласно стандартам для оборудования этой категории.

Совместимость и монтаж

Расширитель выводов РВм-630/800 (РВм-40) MASTER совместим исключительно с автоматическими выключателями серии MASTER от IEK, имеющими соответствующий форм-фактор клемм. Монтаж выполняется механически - устройство фиксируется на выводах выключателя без инструментов, защёлкивающимся способом. Перед установкой проверьте соответствие номера модели (РВм-40) и размера клеммы на выключателе. Убедитесь, что кабели имеют подходящее сечение - избыток площади сечения может нарушить контактную группировку.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-2 для аппаратов низковольтного распределения. Обеспечивает безопасную передачу тока при температуре окружающей среды от -40C до +70C. Не содержит свинца и других запрещённых веществ, соответствует RoHS.

Преимущества

• Устраняет необходимость в перемычках и ответвлениях - снижает число точек соединений и повышает надёжность цепи;
• Позволяет использовать более толстые кабели или шины, которые невозможно подключить напрямую к клемме выключателя;
• Уменьшает нагрузку на клеммы выключателя, продлевая срок службы устройства;
• Упрощает обслуживание - можно отсоединить расширитель, не трогая основной выключатель.

Ограничения применения

• Не применяется с выключателями других серий - даже если они имеют аналогичный номинал тока;
• Не предназначен для работы в условиях постоянного воздействия воды, химически активных паров или взрывоопасной среды - требует защиты в IP-корпусах;
• Не рекомендован для подключения алюминиевых проводов без переходных наконечников - возможна оксидация и потеря контакта.

Примеры использования

• На промышленном конвейере: подключение трёх силовых кабелей к одному автомату через расширитель вместо тройника;
• В распределительном щите: организация вертикальной шины питания с несколькими ответвлениями от одного автомата;
• При модернизации объекта: когда старый кабель имеет большее сечение, чем допускает клемма выключателя - расширитель решает проблему без замены аппарата.

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения - даже при отключенном автомате есть опасность обратного тока;
• Затягивайте винты клемм расширителя усилием, указанным в документации выключателя - переусилие может повредить пластиковую часть;
• При использовании в многокабельных схемах - используйте цветовую маркировку проводов, чтобы избежать путаницы при диагностике;
• Проверяйте наличие сертификата соответствия на упаковке - оригинальный РВм-630/800 (РВм-40) MASTER от IEK имеет контрольный штрих-код и клеймо бренда.
