Внешние выводы для переднего присоединения, NXM-800, (боковой) (R) | 844973 CHINT

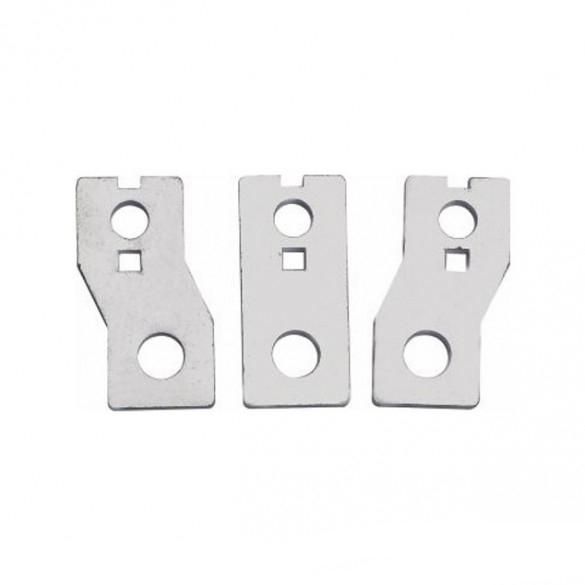

Вывод внешний для переднего присоединения NXM-800 (боковой) (обязательный с арт. 844972) (R) от CHINT - компонент для организации выхода проводов из корпуса автоматического выключателя серии NXM(S). Этот элемент необходим при сборке распределительных щитов, где требуется боковое присоединение кабелей к модулю NXM-800.

Назначение и область применения

Вывод внешний NXM-800 предназначен для обеспечения надёжного и безопасного вывода силовых проводов с лицевой стороны автомата при использовании бокового присоединения. Он используется исключительно совместно с автоматическим выключателем NXM-800 и артикулом 844972, который является обязательным базовым элементом. Применяется в промышленных и коммерческих распределительных щитах, особенно там, где важна компактная укладка кабелей и доступ к зажимам с фронта устройства.

Технические характеристики

• Тип: внешний вывод для переднего присоединения
• Размещение: боковая сторона
• Совместим с: автоматическим выключателем NXM-800 (арт. 844972)
• Производитель: CHINT
• Серия: NXM(S) Аксессуары
• Артикул: 844973

Совместимость и монтаж

Вывод внешний NXM-800 (боковой) (арт. 844973) устанавливается **только** на автоматический выключатель NXM-800 с артикулом 844972. Без этого основного модуля он не функционирует. Монтаж выполняется путём защёлкивания на фиксирующие штыри корпуса автомата. Убедитесь, что выключатель установлен в положении OFF перед установкой. После монтажа проверьте плотность соединения - вывод не должен люфтить. Кабели подключаются к контактам с лицевой стороны, как и к обычному выключателю.

Преимущества

• Обеспечивает удобный доступ к клеммам с фронта - снижает риск повреждения изоляции при прокладке кабелей в тесном щите
• Упрощает организацию проводки в щитах с ограниченной глубиной
• Изготовлен из термостойкого материала, соответствует требованиям к долговечности серий NXM(S)
• Стандартизованный интерфейс - совместим с другими аксессуарами серии NXM(S)

Ограничения применения

• Не применяется с другими типами автоматических выключателей - даже аналогичными по габаритам
• Не предназначена для использования вне системы NXM(S): нельзя использовать как самостоятельный элемент или адаптер
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или химически активных сред
• Запрещено использование без базового автомата арт. 844972 - попытки установки на другие модели приведут к потере защиты и нарушению герметизации

Примеры использования

• Монтаж в промышленных щитах управления станками, где кабельные трассы проходят сбоку
• Сборка щитов в помещениях с жесткими требованиями к компактности - например, в нишах или за стенками
• Подключение частотных преобразователей или контакторов через NXM-800 с боковым выводом для оптимальной маршрутизации

Практические советы

• Перед заказом всегда сверьте артикулы: NXM-800 (844972) + вывод (844973) - они работают только как пара
• При замене старого вывода отключите питание и снимите крышку автомата - не пытайтесь демонтировать вывод под нагрузкой
• Проверяйте соответствие сечения кабеля - вывод рассчитан на стандартные значения, указанные в документации к NXM-800
• Если нужен вертикальный вывод - используйте другой аксессуар; этот вариант подходит только для горизонтального (бокового) расположения
