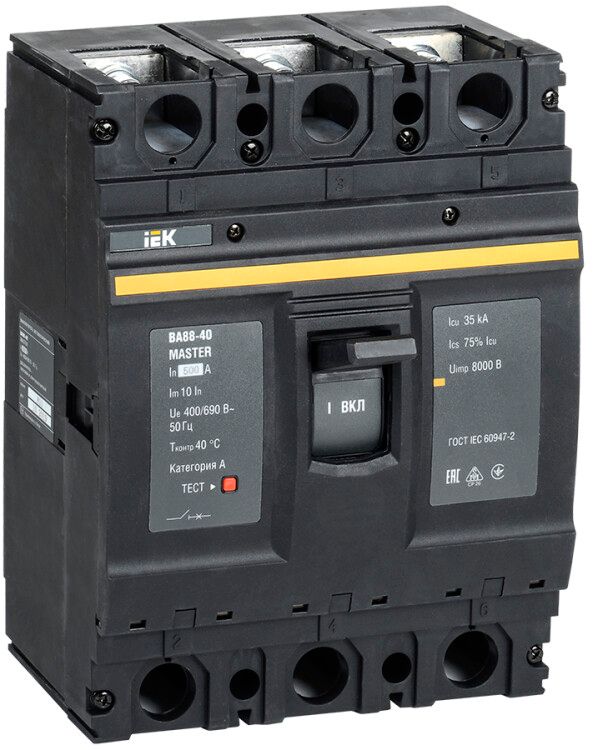

Автоматический выключатель ВА88-40 3Р 500А 35кА MASTER IEK - SVA50-3-0500-02

Автоматический выключатель ВА88-40 от IEK - трёхполюсное устройство в литом корпусе с номинальным током 500 А и отключающей способностью 35 кА, предназначено для надёжной защиты мощных электрических сетей от перегрузок, коротких замыканий и просадок напряжения. Устройство совмещает механическую прочность, высокую коммутационную способность и возможность монтажа на плате, что делает его подходящим для промышленных щитов и стационарных систем.

Назначение и область применения

Автоматический выключатель ВА88-40 защищает силовые цепи переменного тока частотой 50 Гц с напряжением до 400 В. Он предотвращает повреждение оборудования при перегрузках, коротких замыканиях и аварийных падениях напряжения. Применяется в распределительных щитах промышленных объектов: на заводах, в цехах, на конвейерах, у крупных насосных станций и в системах с высокими пусковыми токами. Подходит для постоянной работы в условиях повышенной нагрузки и требует стационарной установки.

Технические характеристики

• Тип устройства: автоматический выключатель в литом корпусе
• Количество полюсов: 3
• Номинальный ток: 500 А
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 35 кА
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Уставка электромагнитного расцепления: 10 × In (5000 А)
• Уставка теплового расцепления: фиксированная - 5000 А (не регулируется)
• Рабочая частота: 50 Гц
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Климатическое исполнение: УХЛ3 (работает при температурах от –40 C до +60 C)
• Способ подключения: винтовые зажимы для силовых проводов
• Привод: рычажковый, с возможностью подключения моторного привода
• Индикация состояния: да (визуальное положение рычага)
• Зашита от минимального напряжения: есть (отключение при падении напряжения ниже допустимого уровня)
• Срок службы: 15 лет
• Механическая износостойкость: 4000 циклов включения/выключения
• Способ монтажа: на монтажную плату (панель)
• Количество вспомогательных контактов: 0 (нет возможности подключить сигнализацию или удалённое управление через контакты)

Совместимость и монтаж

Автоматический выключатель ВА88-40 монтируется исключительно на монтажную плату - он не имеет DIN-рейки. Для установки требуется подготовленное отверстие соответствующего размера и крепление болтами. Подключение силовых проводов осуществляется через винтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Моторный привод позволяет дистанционно управлять выключателем, но сам привод не входит в комплект - его можно установить дополнительно. Отсутствие вспомогательных контактов ограничивает возможность интеграции в системы АСУ ТП без внешних модулей.

Безопасность и стандарты

Выключатель соответствует требованиям к промышленным аппаратам защиты по ГОСТ Р 50030.2 и международным стандартам IEC 60947-2. Защита от минимального напряжения обеспечивает безопасное отключение при сбоях сети, предотвращая некорректный запуск оборудования после восстановления питания. IP30 не обеспечивает защиту от влаги - применение в сырых помещениях или на улице возможно только внутри герметичных шкафов.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для сетей с большими токами КЗ
• Фиксированный порог срабатывания (10In = 5000 А) - гарантирует быстрое отключение при серьёзных авариях
• Работа при экстремальных температурах - от –40 C до +60 C, подходит для холодных и жарких регионов
• Поддержка моторного привода - удобно для автоматизированных систем
• Долгий срок службы (15 лет) и высокая механическая износостойкость (4000 циклов)
• Простая визуальная индикация состояния - легко определить, включен или отключен прибор

Ограничения применения

• Не подходит для установки на DIN-рейку - требует специального крепления на плате
• Отсутствие вспомогательных контактов - нельзя подключить сигналы “вкл/выкл” или блокировки к системам контроля
• Уставка тепловой защиты фиксирована - невозможно настроить её под меньший ток (например, 400 А); максимальная уставка равна номинальному току (5000 А)
• IP30 - не защищён от пыли и влаги; использование вне закрытых щитов запрещено
• Только переменный ток (AC) - не работает в DC-сетях

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощными станками
• Защита главного питание конвейерной линии с несколькими двигателями
• Щитовая защита насосной станции с высокими пусковыми токами
• Централизованное отключение энергоснабжения в случае аварийного падения напряжения

Практические советы

• При выборе убедитесь, что посадочные размеры монтажной платы соответствуют габаритам ВА88-40 - не все платы подходят без доработки
• Если нужна сигнализация состояния, используйте внешние реле или модули ввода/вывода - встроенная функция отсутствует
• При использовании моторного привода проверьте совместимость с вашим контроллером - привод продается отдельно
• Не применяйте в местах с высокой влажностью, пылью или химическими выбросами - IP30 не обеспечивает достаточную защиту
• Проверяйте момент затяжки винтов подключения - пере- или недо-затянутые соединения вызывают нагрев и выход из строя
• Для систем с частыми включениями (более 10–15 раз в день) учтите ресурс в 4000 циклов - при интенсивной эксплуатации потребуется плановая замена раньше 15 лет
