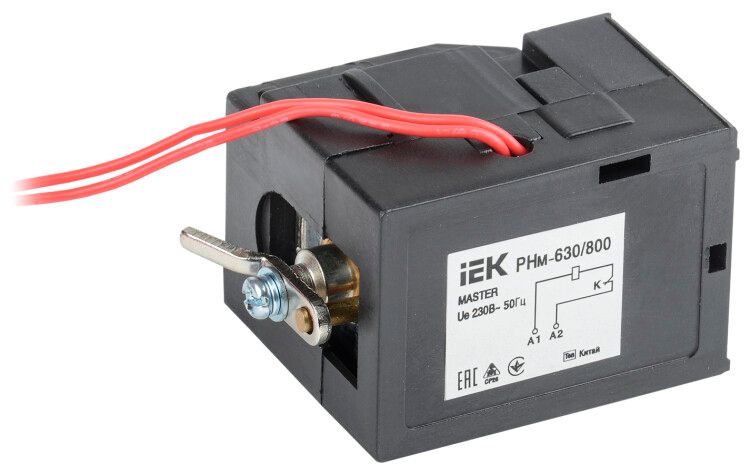

Расцепитель независимый РНм-630/800 (РНм-40) 220В MASTER | SVA70D-RN-02 IEK

Расцепитель независимый РНм-630/800 (РНм-40) 220В от IEK — устройство для дистанционного отключения автоматических выключателей серии MASTER. Применяется там, где требуется удалённое управление питанием без физического воздействия на аппарат. Артикул sva70d-rn-02 соответствует модели, совместимой с выключателями ВА88.

Назначение и область применения

Расцепитель независимый РНм-630/800 (РНм-40) 220В используется для командного отключения автомата через внешний сигнал — например, с кнопки, датчика или системы автоматизации. Он не защищает цепь от перегрузок или КЗ, а лишь выполняет функцию дистанционного размыкания. Подходит для установки в щитах управления, на производстве, в системах безопасности, энергоэффективности и аварийной защиты.

Технические характеристики

• Тип тока управления: переменный (AC)
• Номинальное напряжение управления: 220 В
• Рабочее напряжение сети: 230–400 В
• Номинальный ток: 220 А
• Температурный диапазон: от –40 °C до +60 °C
• Срок службы: 15 лет
• Монтаж: устанавливается непосредственно на выключатель
• Контакты: нет встроенных нормально замкнутых или переключающих контактов — работает исключительно как исполнительное устройство

Совместимость и монтаж

Расцепитель РНм-630/800 (РНм-40) 220В совместим только с выключателями серии MASTER (например, ВА88). Установка происходит механически — устройство фиксируется на корпусе автомата, не требует проводки к контактам нагрузки. Для работы достаточно подвести управляющее напряжение 220 В AC к клеммам расцепителя. Монтаж возможен только на новых или уже установленных аппаратах серии MASTER; адаптеры или переходники не предусмотрены.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2 для расцепителей. Не имеет собственной защиты от перенапряжений — рекомендуется использовать в цепях с надёжной защитой от скачков напряжения. Электромагнитная катушка рассчитана на длительную работу при номинальном напряжении, избыточное напряжение может вызвать перегрев и выход из строя.

Преимущества

• Высокая надёжность: срок службы 15 лет при правильной эксплуатации
• Широкий температурный диапазон — подходит для холодных и жарких помещений
• Простота монтажа — не требует доработки шасси или дополнительных креплений
• Не влияет на коммутационные характеристики выключателя — не снижает предельную отключающую способность

Ограничения применения

• Не работает с выключателями других серий — только с MASTER (ВА88)
• Не имеет сигнализирующих контактов — нельзя определить состояние отключения без внешнего контроля
• Требует постоянного наличия управляющего напряжения 220 В AC — при его отключении функция дистанционного отключения теряется
• Не предназначена для частого включения/выключения более 10 раз в минуту — риск перегрева катушки

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной сигнализации
• Дистанционное отключение станка с пульта управления
• Отключение группы освещения по расписанию через контроллер
• Защита от перегрузки в системах с несколькими источниками питания — отключение одного входа по команде

Практические советы

• Проверьте соответствие типа выключателя перед покупкой — расцепитель РНм-630/800 (РНм-40) 220В не подойдёт к другим моделям даже от IEK
• Подводите управляющее напряжение через защитный автомат — чтобы избежать повреждения катушки при КЗ в цепи управления
• При использовании в условиях высокой запылённости или влаги — обеспечьте герметичность щита, так как сам расцепитель не имеет IP-защиты
• Не используйте для импульсного управления — длительное включение свыше 1 секунды может привести к перегреву
• При замене старого расцепителя — отключите питание и проверьте, что новый точно совпадает по габаритам и месту крепления
