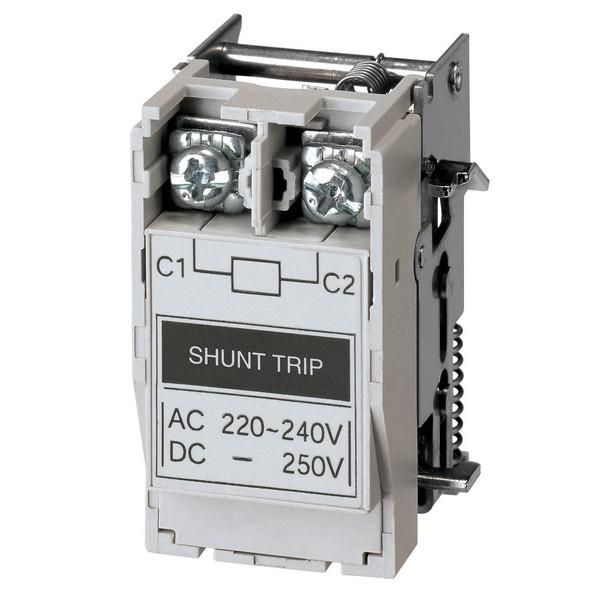

Независимый расцепитель SHT,AC220~240VDC250V,TD160~TS800 | 83211171735 Lsis

Расцепитель независимый SHT AC 220~240VDC 250В TD160~TS800 от LS Electric предназначен для удалённого отключения автоматических выключателей по команде с внешней цепи. Этот расцепитель совместим с сериями TD160–TS800 и работает при переменном напряжении 220–240 В.

Назначение и область применения

Расцепитель независимый SHT AC 220~240VDC 250В TD160~TS800 используется для дистанционного отключения автоматического выключателя при подаче управляющего сигнала. Он применяется в системах автоматизации, где требуется быстрое отключение нагрузки по внешнему событию - например, при аварии, перегрузке или по команде системы безопасности. Подходит для установки на выключатели серии TD160–TS800.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение питания: 220–240 В
• Тип расцепителя: электромагнитный
• Способ подключения: винтовые зажимы
• Степень защиты: IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды
• Диапазон срабатывания: 0,7–1,1 А - минимальный ток, необходимый для надёжного срабатывания катушки
• Монтаж: крепится непосредственно на корпус автоматического выключателя

Совместимость и монтаж

Расцепитель независимый SHT AC 220~240VDC 250В TD160~TS800 совместим с автоматическими выключателями LS Electric серии TD160, TDM, TS800 и аналогичными моделями с соответствующим крепёжным фланцем. Устанавливается механически на переднюю часть аппарата - не требует сверления или доработки корпуса. Подключение осуществляется через винтовые клеммы: два провода для управления - L и N. После срабатывания катушка автоматически возвращается в исходное положение - повторное включение возможно только после снятия управляющего сигнала.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на устройства управления электрооборудованием. Степень защиты IP20 обеспечивает безопасную работу внутри щитов и закрытых распределительных устройств. Не предназначено для установки во влажной среде или на открытом воздухе.

Преимущества

• Автоматический сброс после срабатывания - не требует ручного возврата рычага
• Устойчивая работа при колебаниях напряжения в пределах 220–240 В
• Простой монтаж без дополнительных адаптеров
• Поддерживает управление из удалённых точек - удобно для систем АСУ ТП и противопожарной автоматики

Ограничения применения

• Не работает при постоянном токе - только переменный ток 220–240 В
• IP20 не допускает использование в условиях повышенной запылённости или влаги
• Не регулируется - нельзя изменить порог срабатывания, он фиксирован в диапазоне 0,7–1,1 А
• Только для комбинирования с выключателями LS Electric серии TD160–TS800; несовместим с другими брендами без проверки геометрии крепления

Примеры использования

• Отключение оборудования при срабатывании пожарной сигнализации
• Аварийное отключение станка по сигналу с датчика давления или температуры
• Централизованное управление группой автоматических выключателей в распределительном щите
• Интеграция в системы энергоэффективности - отключение неиспользуемых линий по расписанию

Практические советы

• Проверьте соответствие типа выключателя - расцепитель SHT AC 220~240VDC 250В TD160~TS800 устанавливается только на модели с подходящим крепёжным профилем
• При подключении используйте провода сечением не менее 0,75 мм2 - недостаточная площадь может вызвать нагрев и отказ
• Не подавайте напряжение выше 240 В - риск повреждения катушки
• Убедитесь, что управляющее устройство (реле, контроллер) способно обеспечивать ток не ниже 0,7 А при рабочем напряжении
• После монтажа протестируйте срабатывание - кратковременно подайте 220 В на вход расцепителя, чтобы убедиться в правильной работе
