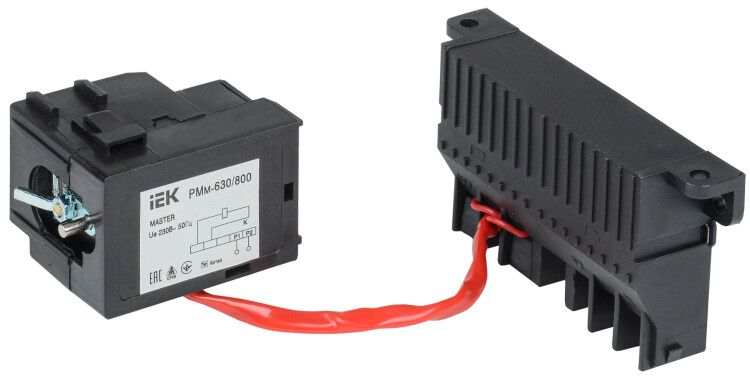

Расцепитель минимального напряжения РМм-630/800 (РМм-40) MASTER 230В IEK (ИЭК) SVA70D-RM-02

Расцепитель минимального напряжения РМм-630/800 (РМм-40) от IEK предназначен для обеспечения безопасного отключения автоматических выключателей серии MASTER при аварийном падении напряжения. Этот элемент используется в системах, где важно предотвращать самопроизвольное включение оборудования после просадки сети.

Назначение и область применения

Расцепитель минимального напряжения РМм-630/800 (РМм-40) отключает автоматический выключатель, когда напряжение на его входе падает ниже 70% от номинального значения. Он также блокирует попытку включения выключателя, если напряжение ещё не достигло 85% от нормы. Это защищает оборудование от повреждений при некорректной работе сети - например, после сбоев, отключения питания или при запуске мощных нагрузок.

Подходит для установки в промышленных щитах, на участках с чувствительным оборудованием: насосные станции, конвейеры, компрессоры, системы вентиляции, станки с ЧПУ. Особенно актуален там, где внезапное включение после сбоя может вызвать опасность для персонала или привести к браку продукции.

Технические характеристики

• Номинальный ток: 230 А - способен работать в цепях с такими же нагрузками, что и соответствующие выключатели серии MASTER;
• Номинальное напряжение: 230 В - рассчитан на работу в сетях с таким значением;
• Номинальное напряжение управления: 230 В переменного тока (AC) - питание расцепителя осуществляется от той же сети, которую он контролирует;
• Температурный диапазон: от -40 C до +60 C - работает в условиях суровых климатов, включая холодные склады и жаркие цеха;
• Срок службы: 15 лет - долговечная конструкция, не требующая замены в течение всего срока эксплуатации объекта;
• Количество контактов: 0 - не имеет собственных коммутирующих контактов, управляет только механизмом отключения выключателя;
• Тип расцепителя: минимального напряжения - реагирует исключительно на снижение уровня напряжения, а не на перегрузку или КЗ.

Совместимость и монтаж

Расцепитель РМм-630/800 (РМм-40) совместим только с автоматическими выключателями серии MASTER. Устанавливается непосредственно на корпус выключателя - не требует внешних креплений или дополнительных плат. Монтаж выполняется при отключенном питании. Подключение управляющего напряжения 230 В AC проводится к клеммам расцепителя, указанным в руководстве по эксплуатации выключателя.

Не подлежит самостоятельной регулировке. Настройка срабатывания заложена в конструкцию и не изменяется пользователем.

Безопасность и стандарты

Расцепитель РМм-630/800 (РМм-40) соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает надёжную изоляцию и механическую прочность, необходимые для работы в промышленных условиях. Применяется в соответствии с правилами устройства электроустановок (ПУЭ).

Преимущества

• Высокая точность срабатывания - гарантированное отключение при падении напряжения ниже 70%, блокировка включения до 85%;
• Простота интеграции - монтируется прямо на выключатель, не занимает лишнего места в шкафу;
• Стабильная работа в широком температурном диапазоне - подходит для любых условий эксплуатации;
• Долгий срок службы - 15 лет без обслуживания, снижает затраты на ремонт и замену;
• Совместимость с сериями MASTER - гарантия корректной работы в составе одной системы.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 230 В AC;
• Не защищает от перегрузок, коротких замыканий или импульсов - служит только для контроля напряжения;
• Требует наличия выключателя серии MASTER - несовместим с другими моделями, даже аналогичными по току;
• Не имеет встроенной индикации состояния - невозможно определить, активирован ли расцепитель, без проверки положения выключателя;
• Не рекомендован для использования в качестве основного средства защиты - дополняет, но не заменяет другие типы защиты.

Примеры использования

• На конвейере в пищевой промышленности - предотвращает запуск линии при просадке напряжения, которая могла бы привести к порче продукции;
• В системе водоснабжения - не даёт насосу включиться при низком напряжении, чтобы избежать перегрева двигателя;
• На станке с ЧПУ - блокирует возобновление работы после отключения света, пока оператор не проверит состояние системы;
• В распределительных щитах производственного цеха - обеспечивает последовательность включения оборудования после восстановления энергоснабжения.

Практические советы

• Проверьте соответствие типа выключателя - расцепитель РМм-630/800 (РМм-40) работает только с выключателями серии MASTER, не используйте его с другими моделями;
• При монтаже убедитесь, что напряжение питания 230 В AC подведено правильно - неверное подключение приведёт к отказу функции;
• Не устанавливайте расцепитель в местах с высокой вибрацией или частыми ударными нагрузками - хотя он рассчитан на промышленную среду, механические воздействия могут снизить надёжность;
• При проектировании учтите, что расцепитель не создаёт сигнализацию - если нужен сигнал о срабатывании, добавьте в схему вспомогательный контакт с выключателя;
• При замене выключателя - всегда выбирайте новую модель из той же серии MASTER, чтобы сохранить совместимость с РМм-630/800 (РМм-40).
