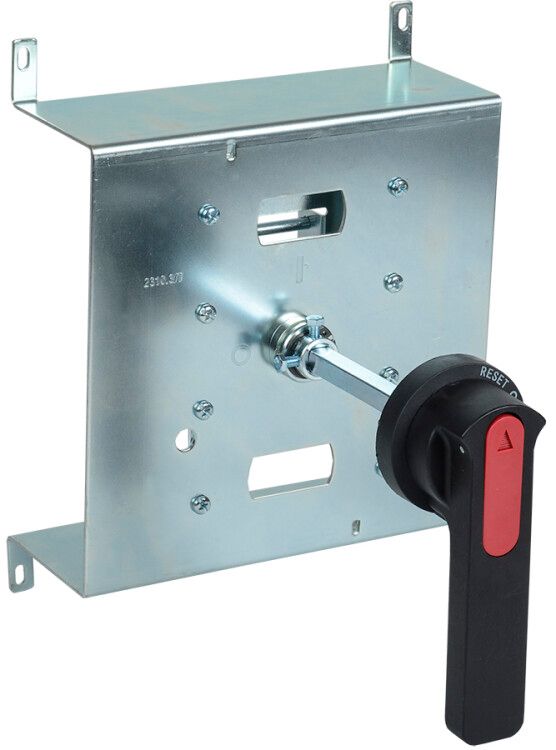

Привод поворотный ПРПм-1 630/800 для ВА88-40 MASTER IEK | SVA70D-PRP-1-1-02

Привод поворотный ПРПм-1 630/800 для ВА88-40 MASTER от IEK позволяет управлять выключателем ВА88-40 MASTER издалека - например, через дверцу шкафа, не открывая её. Этот привод совместим с сериями MASTER и рассчитан на долгую службу в условиях промышленных объектов.

Назначение и область применения

Привод поворотный ПРПм-1 630/800 для ВА88-40 MASTER используется для перевода выключателя в положение «вкл./выкл» за счёт вращения рукоятки. Он применяется там, где требуется безопасное управление высоковольтным оборудованием без прямого доступа к аппарату - например, в щитовых, трансформаторных подстанциях, на производствах с повышенными требованиями к безопасности.

Технические характеристики

• Тип привода: ручной - требует физического воздействия оператора;
• Максимальный угол поворота: 90° (соответствует ходу ВА88-40 MASTER);
• Степень защиты: IP31 - предохраняет от крупных частиц пыли и вертикально падающих капель воды;
• Рабочий температурный диапазон: от –40 C до +60 C - подходит для холодных цехов и жарких помещений;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Наличие замка: да - возможность заблокировать рукоятку в одном из положений для предотвращения случайного включения;
• Цвет корпуса: серебристый - соответствует цветовой гамме оборудования серии MASTER.

Совместимость и монтаж

Привод ПРПм-1 630/800 для ВА88-40 MASTER устанавливается непосредственно на выключатель ВА88-40 MASTER. Монтаж выполняется без инструментов - привод фиксируется на выходном валу аппарата с помощью механического соединения. Подходит только для моделей ВА88-40 MASTER, несовместим с другими типами выключателей. Убедитесь, что ось выключателя имеет правильную форму и размер - иначе привод не будет передавать усилие.

Безопасность и стандарты

Привод соответствует требованиям ГОСТ Р 50030.2–2010 для коммутационных устройств. Наличие замка обеспечивает выполнение норм по энергобезопасности - можно запирать выключатель в положении «выкл» во время обслуживания. IP31 не гарантирует защиту от брызг сбоку или попадания жидкости - не используйте в сырых средах без дополнительной защиты.

Преимущества

• Удобная работа через дверцу - снижает риск поражения током;
• Замок исключает случайное включение - важен для LOTO-процедур;
• Высокая надёжность - срок службы 15 лет при минимальном обслуживании;
• Совместимость с сериями MASTER - единый стиль и комплектация всей системы;
• Не требует внешнего питания - работает даже при отключённом электроснабжении.

Ограничения применения

• Подходит только для выключателей ВА88-40 MASTER - не универсальный;
• IP31 недостаточен для влажных, пыльных или агрессивных сред - не применять в открытых щитовых или на улице;
• Ручной принцип работы - нельзя использовать в системах автоматизации или дистанционного управления;
• Не рекомендован для частого переключения более 10 раз в день - возможен быстрый износ механизма.

Примеры использования

• Щитовая распределительного пункта (РП) на заводе - оператор включает/выключает питание станка через дверь;
• Трансформаторная подстанция - ремонтники блокируют выключатель замком перед работой;
• Линии конвейера - привод установлен на выключатели, чтобы избежать контакта с токоведущими частями;
• Объекты с высокой степенью автономности - когда нет возможности установить электропривод.

Практические советы

• Перед установкой проверьте, что вал выключателя ВА88-40 MASTER свободно проворачивается - засор или деформация могут сломать привод;
• При монтаже на дверь - убедитесь, что длина рычага не мешает её нормальному закрыванию;
• Замок следует активировать только после полного отключения нагрузки - иначе есть риск дугового пробоя;
• Проверяйте состояние привода каждые 6 месяцев - особенно в местах с вибрацией; смазывать механизм не требуется - он герметичен;
• Артикул sva70d-prp-1-1-02 - сохраните его при заказе запчастей, так как аналоги других брендов не подходят.
