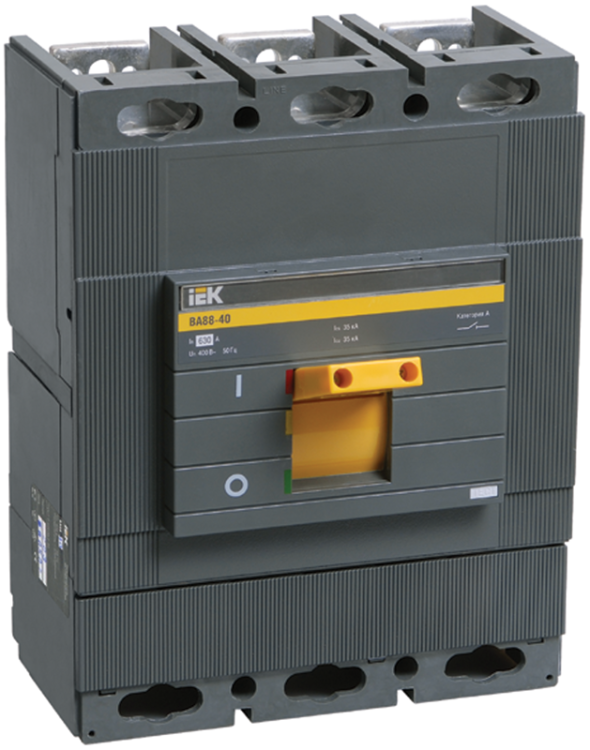

Выключатель автоматический 3п 500А 35кА ВА 88-40 KARAT IEK SVA50-3-0500 SVA50-3-0500-R SVA50-3-0500;SVA50-3-0500-R

Автоматический выключатель ВА88-40 3Р 500А 35кА от IEK предназначен для защиты мощных электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Устройство выполнено в литом корпусе, оснащено моторным приводом и рассчитано на работу в условиях сурового климата. Артикулы sva50-3-0500 и sva50-3-0500-r относятся к серии KARAT и подходят для установки на монтажную плату в промышленных щитах.

Назначение и область применения

Автоматический выключатель ВА88-40 3Р 500А 35кА используется для защиты силовых цепей переменного тока с номинальным напряжением до 400 В. Он обеспечивает безопасное отключение при аварийных ситуациях - перегрузке, коротком замыкании или значительном падении напряжения. Также позволяет выполнять ручное включение и отключение нагрузки. Применяется в промышленных распределительных устройствах: на входе в цеховые щиты, у защищаемых крупных двигателей, конвейеров, насосных станций и других объектов с высокой потребляемой мощностью.

Технические характеристики

• Номинальный ток: 500 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Номинальное напряжение: 400 В - оптимально для сетей 380/220 В;
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до 35 тысяч ампер;
• Род тока: переменный (AC) - работает только в сетях с синусоидальным током;
• Тип расцепителя: комбинированный - сочетает тепловой (для перегрузок) и электромагнитный (для КЗ);
• Уставка срабатывания магнитного расцепителя: 10In = 5000 А - отключается при токе, превышающем номинал в 10 раз;
• Диапазон регулировки расцепителя КЗ: 5000 А - предельное значение, выше которого нельзя настроить срабатывание;
• Моторный привод: да - возможность удалённого управления через внешний привод (не в комплекте);
• Защита по минимальному напряжению: да - автоматически отключится при падении напряжения ниже допустимого уровня;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температурах от –40 C до +50 C, в помещениях с повышенной влажностью;
• Способ монтажа: монтажная плата - крепление происходит болтами прямо на металлический основание или DIN-рейку через переходную рамку;
• Конструктивное исполнение: встроенное устройство втычного типа - контактные части имеют штыревые выводы для надёжного соединения с шинами;
• Вид привода: ручной - есть рычаг для ручного включения/выключения;
• Число вспомогательных контактов: 0 - нет сигналов состояния (вкл./выкл.) на выходе - требуется внешняя аппаратура для контроля.

Совместимость и монтаж

Автоматический выключатель ВА88-40 3Р 500А 35кА совместим с монтажными платами и специализированными рамками для серии KARAT. Для правильного монтажа необходимо:

• Обеспечить жесткую фиксацию на поверхности с моментом затяжки согласно руководству производителя;
• Подключать медные шины или кабеля с площадью сечения, соответствующей току 500 А (обычно ≥95–120 мм2);
• Не использовать без переходника на DIN-рейку - он не имеет стандартного крепления;
• Проверить соответствие габаритов и шага клемм с другими элементами в щите - размеры отличаются от бытовых моделей;
• При использовании моторного привода - предусмотреть место для его установки рядом с выключателем и запитать управление от 24 В DC / AC.

Безопасность и стандарты

Автоматический выключатель ВА88-40 3Р 500А 35кА соответствует требованиям ГОСТ Р 50030.2, что гарантирует соответствие международным стандартам IEC 60947-2. Сертифицирован для применения в промышленных электроустановках России и стран ЕАЭС. Отключение при КЗ осуществляется в течение миллисекунд, исключая риск возгорания из-за термического воздействия.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для зон с большой потенциальной энергией КЗ;
• Комбинация теплового и электромагнитного расцепителей - точная защита как от долговременных перегрузок, так и от импульсных скачков;
• Функция защиты от минимального напряжения - предотвращает самозапуск оборудования после восстановления питания;
• Широкий диапазон рабочих температур - надёжно функционирует даже в холодных цехах и на открытых площадках;
• Втычное исполнение - минимизирует контактное сопротивление и увеличивает срок службы соединений;
• Поддержка моторного привода - удобно для дистанционного управления в сложных системах автоматизации.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока частотой 50 Гц;
• IP20 не обеспечивает защиту от пыли и брызг - требует установки внутри закрытых щитов;
• Отсутствие вспомогательных контактов - невозможно получить сигнализацию положения без внешних реле или модулей;
• Нет возможности регулировки порога теплового расцепителя - уставка задана заводом и не изменяема пользователем;
• Габариты и масса велики - не подходит для малогабаритных щитов или мобильных установок;
• Требуется профессиональный монтаж - неквалифицированное подключение может вызвать нагрев и отказ.

Примеры использования

• Главный ввод в промышленный цех с суммарной нагрузкой около 400 кВт;
• Щит питания группы асинхронных двигателей мощностью более 100 кВт каждый;
• Централизованная система управления технологическим оборудованием с возможностью дистанционного отключения;
• Энергообъекты в регионах с суровым климатом - зимние складские комплексы, неотапливаемые производственные площадки;
• Системы с высокими требованиями к безопасности - химические производства, металлургия, пищевые комбинаты.

Практические советы

• Выбирая автоматический выключатель ВА88-40 3Р 500А 35кА, проверьте, чтобы расчетный ток КЗ в вашей сети был меньше 35 кА - иначе устройство не справится;
• Если нужна сигнализация состояния - используйте внешнее реле контроля или заказывайте версию с контактами (например, sva50-3-0500-r - возможно, содержит дополнительные контакты, хотя в спецификации указано “0” - уточните у поставщика);
• При установке соблюдайте свободное пространство вокруг аппарата - необходима вентиляция для теплоотвода при работе на пределе;
• Не забудьте про обязательную проверку момента затяжки клемм - особенно важна при больших токах;
• Для работы в условиях частых колебаний напряжения - тестируйте реакцию на защиту по минимальному напряжению перед вводом в эксплуатацию;
• Артикулы sva50-3-0500 и sva50-3-0500-r - одинаково работают, различие может быть в наличии дополнительных опций - сверьте документацию по партии.
