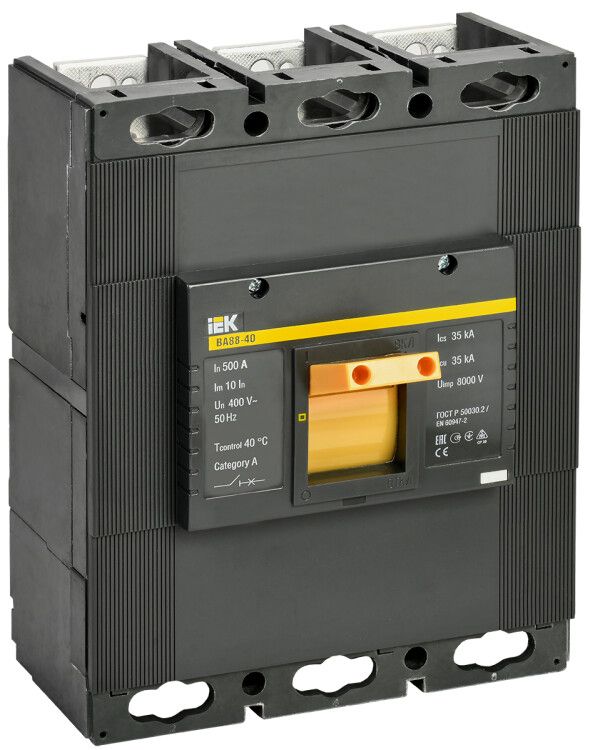

Автоматический выключатель ВА88-40 3Р 500А 35кА - SVA50-3-0500 IEK

Автоматический выключатель ВА88-40 3Р 500А 35кА от IEK предназначен для защиты промышленных электрических сетей до 400 В переменного тока от перегрузок, коротких замыканий и просадок напряжения. Устройство обеспечивает надёжное отключение при токах до 500 А и коммутацию нагрузки вручную. Артикул sva50-3-0500 соответствует модели с трёхполюсным исполнением и номинальной отключающей способностью 35 кА.

Назначение и область применения

Автоматический выключатель ВА88-40 3Р 500А 35кА используется в промышленных электроустановках для защиты мощных потребителей: двигателей, трансформаторов, распределительных щитов и линий питания оборудования. Подходит для систем с высокими пусковыми токами, где требуется быстрое реагирование на КЗ и точная настройка по перегрузке. Также применяется в цепях с риском длительных просадок напряжения благодаря наличию расцепителя минимального напряжения.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 500 А
• Число полюсов: 3
• Номинальная отключающая способность: 35 кА - способен безопасно отключить максимальный ток короткого замыкания в пределах этой величины
• Тип расцепителя: Электромагнитный (для КЗ) + тепловой (для перегрузки); уставка магнитного расцепителя - 10×I_n, то есть 5000 А
• Диапазон регулировки теплового расцепления: до 5000 А - возможность адаптации под различные типы нагрузок
• Степень защиты: IP30 - защищён от доступа пальцев и предметов более 2,5 мм; не защищён от воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Способ подключения: Винтовые зажимы - требуют затяжки усилием, рекомендовано использовать динамометрический ключ
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Привод: Ручной рычажковый - управление вручную, положение «ON/OFF» визуально контролируется
• Дополнительно: Есть возможность установки моторного привода (опционально) для удалённого управления

Совместимость и монтаж

Автоматический выключатель ВА88-40 3Р 500А 35кА имеет конструкцию встраиваемого устройства с монтажом на плату. Он не совместим с DIN-рейкой - отличается от моделей ВА88-32/33, которые имеют крепёжные скобы для рейки. Для установки требуется фиксация через отверстия в корпусе на металлическом основании или панель. Диаметр входящих проводов должен соответствовать сечению, подходящему для 500 А - обычно 1x185–2x120 мм2 медных жил. Перед монтажом проверьте соответствие габаритов проёмов в щите - модель компактнее аналогов, но всё же занимает значительное место из-за высокой мощности.

Безопасность и стандарты

Произведено в соответствии с ГОСТ Р 50030.2 и техническими условиями ТУ 3422-001 П18461115-2009. Соответствует требованиям безопасности для промышленного оборудования. Отключение при КЗ происходит за время менее 10 мс, что исключает повреждение кабеля и оборудования. Наличие расцепителя минимального напряжения предотвращает самопроизвольное включение после аварии - важна функция для технологических процессов.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мест с большой потенциальной энергией КЗ
• Настройка теплового расцепителя до 5000 А - гибкая адаптация под сложные нагрузки
• Функция отключения при просадке напряжения - минимизация рисков запуска оборудования при некритическом уровне энергии
• Компактные габариты - на 10–20 % меньше, чем у многих отечественных аналогов, экономит место в щитах
• Поддержка моторного привода - возможна автоматизация управления без изменения базового устройства

Ограничения применения

• Не для монтажа на DIN-рейку - требует жесткой фиксации на плате или стенде
• Защита IP30 - нельзя применять во влажных помещениях, на улице или там, где возможно попадание брызг
• Работает только с переменным током - не подходит для постоянного тока (DC)
• Максимальный ток перегрузки ограничен 5000 А - не следует использовать в цепях с экстремальными импульсными нагрузками выше этого значения
• Требуется профессиональная настройка и контроль момента затяжки контактов - неверная сборка может вызвать нагрев и выход из строя

Примеры использования

• Главный ввод в промышленном цехе с питанием нескольких станков суммарной мощностью до 300 кВт
• Щитовая распределения на заводе с частотниками и двигателями большого класса
• Цепь питания системы кондиционирования крупного объекта с чувствительной к просадкам напряжения аппаратурой
• Объекты с необходимостью автоматического отключения при отказе сети - например, химические производства

Практические советы

• Выбирая этот автомат, обязательно сверьте расчетный ток КЗ вашей сети - он не должен превышать 35 кА
• Для долговечности используйте качественные медные кабели с достаточным сечением - маленькое сечение вызывает перегрев даже при номинале 500 А
• Проверьте наличие свободного места вокруг автомата - нужен воздушный зазор для теплоотвода, особенно при работе на максимуме
• Если требуется дистанционное управление - заказывайте версию с моторным приводом сразу, так как доработка после монтажа невозможна
• При обслуживании всегда отключайте питание полностью - хотя механизм механический, внутренние части находятся под высоким напряжением
• Не путайте с другими сериями ВА88 - только эта модель (ВА88-40) имеет указанные параметры 500 А / 35 кА / 3P
