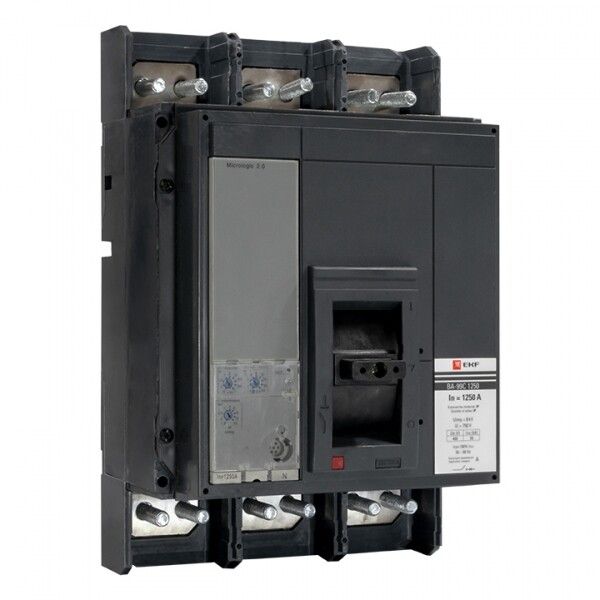

Выключатель автоматический ВА-99C (Compact NS) 1250/800А 3P 50кА PROxima | mccb99C-1250-800 EKF

Автоматический выключатель ВА-99C Compact NS PROxima от EKF - трёхполюсное коммутационное устройство с номинальным током 800 А и отключающей способностью 50 кА, предназначенное для защиты силовых цепей в промышленных объектах. Артикул mccb99c-1250-800 соответствует модели, совместимой с системами на напряжении до 690 В.

Назначение и область применения

Автоматический выключатель ВА-99C Compact NS PROxima используется для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленного оборудования: на входе в цеховые сети, у крупных двигателей, конвейеров, компрессоров и других нагрузок с высокими пусковыми токами. Подходит для установки в шкафах и панелях, где требуется надёжная и быстродействующая защита.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 800 А
• Номинальная отключающая способность: 50 кА
• Номинальное напряжение: 400–690 В
• Тип расцепителя: термомагнитный (комбинированная защита от перегрузки и КЗ)
• Диапазон настройки защиты от перегрузки: 288–800 А
• Диапазон регулировки защиты от короткого замыкания: 800–801 А (фиксированный порог, близкий к номинальному току)
• Степень защиты: IP30 (защита от доступа пальцами и твёрдых предметов, но не от воды)
• Способ подключения: болтовое соединение (зажимы для проводов сечением до 120 мм2)
• Управление: ручной рычажковый привод
• Моторный привод: есть (возможно удалённое управление)
• Индикация: есть указатель положения и сигнал отключения
• Гарантия: 84 месяца

Совместимость и монтаж

Автоматический выключатель ВА-99C Compact NS PROxima монтируется на монтажную плату (DIN-рейку 35 мм). Установка требует свободного пространства вокруг устройства для теплоотвода и обслуживания. Болтовые зажимы позволяют подключить медные кабели сечением до 120 мм2. Для работы с моторным приводом необходимо подключение внешнего управляющего сигнала. Индикатор отключения можно установить дополнительно - он показывает причину срабатывания (перегрузка или КЗ).

Безопасность и стандарты

Конструкция соответствует требованиям IEC 60947-2. Корпус изготовлен из самозатухающей термостойкой пластмассы, предотвращающей распространение пламени. Наличие указателя отключения позволяет оперативно определить причину аварийного отключения. Защита IP30 обеспечивает безопасность при работе в закрытых щитах, но не защищает от влаги - не применяйте в условиях повышенной влажности или на улице без дополнительной герметизации.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для сетей с большими токами КЗ
• Широкий диапазон настройки защиты от перегрузки (288–800 А) - гибкая адаптация под нагрузку
• Функциональный дизайн: возможность установки моторного привода и индикатора отключения
• Жёсткая сборка внутренних компонентов повышает долговечность и снижает риск отказа
• Длительная гарантия - 7 лет, что выше среднего для аналогичных устройств

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли
• Защита от КЗ имеет очень узкий диапазон (800–801 А), что делает её практически фиксированной; нельзя настроить более высокий порог
• Отсутствие переключающих контактов - не подходит для управления цепями, только для защиты
• Требуется достаточное пространство для монтажа и обслуживания - не рекомендуется плотная компоновка в щите

Примеры использования

• Главный автомат на вводе в промышленный цех с мощностью до 500 кВт
• Защита частотного преобразователя с питанием 690 В
• Щит питания группы насосных станций
• Линии питания больших электродвигателей (более 200 кВт)

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки болтов - используйте динамометрический ключ
• При использовании моторного привода убедитесь, что управляющее напряжение совпадает с заявленным в документации
• Настройка защиты от перегрузки должна выполняться после запуска системы - задавайте значение чуть выше рабочего тока нагрузки
• Регулярно проверяйте работу кнопки «Тест» - она имитирует срабатывание расцепителя и подтверждает исправность механизма
• Не допускайте попадания пыли и металлической стружки внутрь аппарата - даже при IP30 грязь может вызвать пробой между контактами
